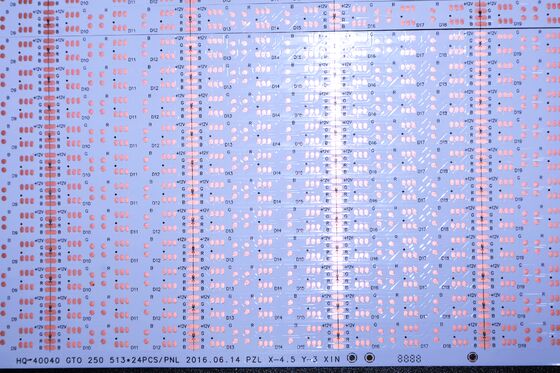

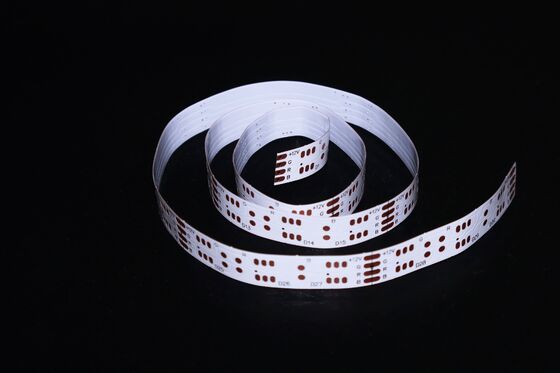

Ürüne Genel Bakış

• Model Numarası: HQ40040
• Ürün Adı: Esnek LED Şerit Devre Kartı
• Özellikler: Çift taraflı beyaz film, siyah karakter OSP antioksidanlı çift katmanlı kart

Özellikler:

• LED Tipi: 5050
• Birim Başına Miktar: 30 LED/PC
• Boyutlar: 10mm x 503mm
• Gerilim: 24V
• Kart Tipi: Beyaz filmli çift taraflı FPCB

FPC Tasarım Parametreleri

1. Boyutsal Hassasiyet

• Hassas FPC: Maksimum 240mm (genişlik) × 500mm (uzunluk) boyutunda, minimum boyut kısıtlaması yoktur.
• Rulo Malzeme Kartı: Maksimum 240mm genişlik, maksimum 100 metre uzunluk.

2. Katman Sayısı

• Tek katmanlı kartlar, endüstriyel kontrol ve elektronik cihazlarda yaygın olarak kullanılan basit devreler için uygundur.
• Çift taraflı kartlar, iki kat bakır folyo, artırılmış vidalar ve iletken yollara sahiptir, bu da onları cep telefonları, otomotiv cihazları ve diğer karmaşık ürünler gibi uygulamalar için ideal hale getirir.

3. Lehim Maskesi Renk Seçenekleri

• Mevcut renkler: Sarı, Siyah ve Beyaz.
  • Sarı Film: Genel amaçlı ürünler için uygundur (örneğin, kablo ürünleri).
  • Siyah Film: Üst düzey veya ışığı emici uygulamalar için tercih edilir (örneğin, arabalar, cep telefonları, LED ekranlar).
  • Beyaz Film: Yansıma gerektiren ürünler için ideal olan ek bir beyaz kaplama katmanı içerir (örneğin, aydınlatma armatürleri, tıbbi güzellik cihazları).

4. Bakır Folyo Kalınlığı

• Hassas FPC Tek Panel Seçenekleri:
  • 18μm (0.5oz) veya 35μm (1oz).
• Hassas FPC Çift Katmanlı Kart Seçenekleri:
  • 12μm (0.33oz), 18μm (0.5oz) veya 35μm (1oz).
• Sıradan FPC Tek Panel Seçenekleri:
  • 18μm/25μm/35μm (1oz)/50μm.
• Sıradan FPC Çift Katmanlı Kart Seçenekleri:
  • 18-25μm, 25-25μm, 35-35μm veya 35-70μm.

5. Minimum Hat Genişliği/Aralığı

• Önerilen minimum hat genişliği ve aralığı: 3mil (0.076mm). Daha küçük boyutlar üretim zorluğunu ve kusur oranlarını artırabilir.

Teknik Servisler

Şirketimiz, ürünlerimizin optimum performansını sağlamak için kapsamlı teknik destek sunmaktadır:

1. Özel Tasarım Desteği: Belirli uygulama gereksinimleri için özel çözümler.
2. Numune Testi: Talep üzerine ücretsiz numune testi mevcuttur.
3. Hızlı Teslimat: Acil proje son tarihlerini karşılamak için hızlı üretim ve teslimat.

Kalite Güvencesi

• Tüm ürünler, endüstri standartlarına uygunluğu sağlamak için titizlikle test edilmektedir.
• Ürünlerimiz için %100 memnuniyet garantisi sunuyoruz ve kalite ve güvenilirliğe odaklanıyoruz.

esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma, çekim açısı ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz görüntü bir miktar renk sapması gösterebilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenir ve yükseltilir ve her türlü FPC numune yapımı ve özelleştirme hizmetinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen bize gereksinimlerinizi bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak-çıkar ve diğer tek elden hizmetleri sunmanıza yardımcı olacağız.

lütfen bizimle çevrimiçi veya e-posta yoluyla iletişime geçin, ve size profesyonel satış ekibimizden bire bir hizmet sunacağız.Zaman ayırdığınız için teşekkür ederiz.
