2835 LED IŞİK 12V LED Çizgi devreler için çift taraflı beyaz filmli esnek LED FPCB

2835 LED IŞİK 12V LED Çizgi devreler için çift taraflı beyaz filmli esnek LED FPCB

Marka Adı:	HONGQI
Model Numarası:	HQ40040
Moq:	1000 pcs
fiyat:	Anlaşılabilir
Teslim Zamanı:	8-15 iş günü
Ödeme Şartları:	L/C, D/A, T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

UL E477885 IATF16949 GB/T13485

Bakır Folyo Kalınlığı:

IP Derecelendirmesi:

Bakır Kalınlığı:

Güç Tüketimi:

4,8W/m

Boyut:

özelleştirilmiş

Min Deliği:

0,1 mm

İşleme Teknolojisi:

haddelenmiş folyo

LED Rengi:

Beyaz

Destek

Solmask:

Beyaz

Su geçirmez:

Genişlik:

10 mm

Yalıtım Malzemesi:

organik reçine

Gerilim Değeri:

Esneklik:

Esnek

Ambalaj bilgileri:

Güçlü kağıt kasalarla dolu

Yetenek temini:

Ayda 100000 parça

Vurgulamak:

LED FPC esnek devre

12V LED FPCB şerit

2835 LED FPC garantili

Ürün Tanımı

FPCB - ÇIPLAK - 2835-120D-40R-5MM-12V-0805 Esnek LED Şerit Devre Kartı

Ürün Genel Bakışı

Model Numarası: HQ40040
Ürün Adı: Esnek LED Şerit Devre Kartı
Özellikler: Çift katmanlı kart, çift taraflı beyaz film, siyah karakter OSP anti-oksidan

Özellikler

LED Tipi: 5050
Birim Başına Miktar: 30 LED/AD
Boyutlar: 10mm x 503mm
Voltaj: 24V
Kart Tipi: Beyaz film ile çift taraflı FPCB

FPC Tasarım Parametreleri

Boyutsal Hassasiyet

Hassas FPC: Maksimum 240mm (genişlik) x 500mm (uzunluk) boyut, minimum boyut kısıtlaması yok
Rulo Malzeme Kartı: Maksimum 240mm genişlik, maksimum 100 metre uzunluk

Katman Sayısı

Tek katmanlı kartlar: Endüstriyel kontrol ve elektronik cihazlarda yaygın olarak kullanılan basit devreler için uygundur
Çift taraflı kartlar: İki katman bakır folyo, artırılmış delikler ve iletken yollar içerir, cep telefonları, otomotiv göstergeleri ve diğer karmaşık ürünler gibi uygulamalar için idealdir

Lehim Maskesi Renk Seçenekleri

Renk	Uygulamalar
Sarı Film	Genel amaçlı ürünler için uygundur (örn. kablo ürünleri)
Siyah Film	Üst düzey veya ışık emici uygulamalar için tercih edilir (örn. arabalar, cep telefonları, LED ekranlar)
Beyaz Film	Yansıma gerektiren ürünler için ideal olan ek beyaz kaplama katmanı içerir (örn. aydınlatma armatürleri, tıbbi cihazlar)

Bakır Folyo Kalınlığı

Kart Tipi	Kalınlık Seçenekleri
Hassas FPC Tek Panel	18µm (0.5oz) veya 35µm (1oz)
Hassas FPC Çift Katmanlı Kart	12µm (0.33oz), 18µm (0.5oz) veya 35µm (1oz)
Sıradan FPC Tek Panel	18µm/25µm/35µm (1oz)/50µm
Sıradan FPC Çift Katmanlı Kart	18-25µm, 25-25µm, 35-35µm veya 35-70µm

Minimum Hat Genişliği/Aralığı

Önerilen minimum hat genişliği ve aralığı: 3mil (0.076mm)
Daha küçük boyutlar üretim zorluğunu ve hata oranlarını artırabilir

Teknik Hizmetler

Özel Tasarım Desteği: Belirli uygulama gereksinimleri için özel çözümler
Numune Testi: Talep üzerine ücretsiz numune testi mevcuttur
Hızlı Geri Dönüş: Acil proje teslim tarihlerini karşılamak için hızlı üretim ve teslimat

Kalite Güvencesi

Tüm ürünler endüstri standartlarına uyumu sağlamak için titizlikle test edilir
Ürünlerimiz için %100 memnuniyet garantisi sunuyoruz, kalite ve güvenilirliğe odaklanıyoruz
Esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir

Ürün Resimleri

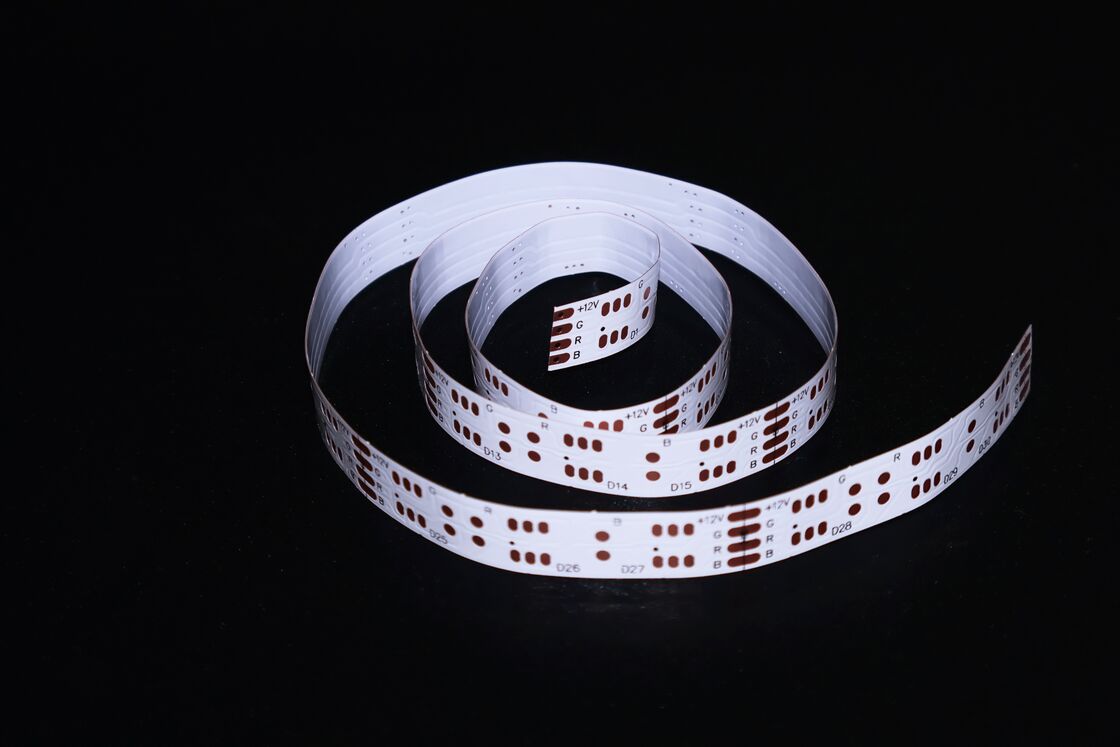

2835 LED IŞİK 12V LED Çizgi devreler için çift taraflı beyaz filmli esnek LED FPCB 0

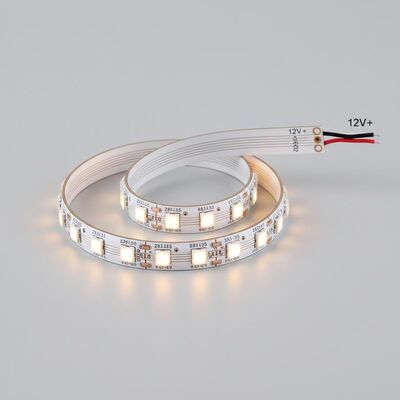

2835 LED IŞİK 12V LED Çizgi devreler için çift taraflı beyaz filmli esnek LED FPCB 1

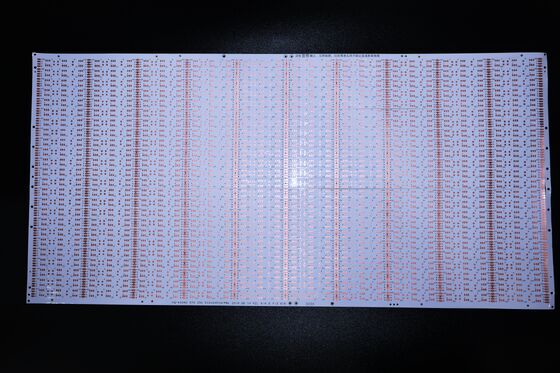

2835 LED IŞİK 12V LED Çizgi devreler için çift taraflı beyaz filmli esnek LED FPCB 2

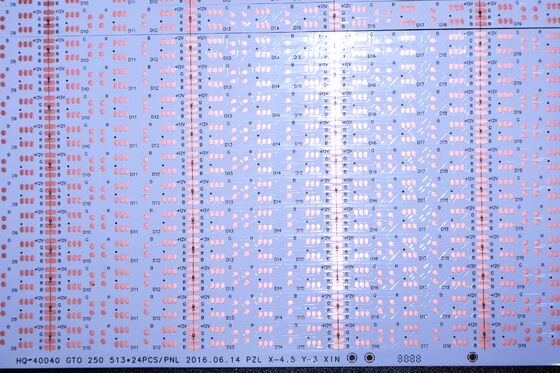

2835 LED IŞİK 12V LED Çizgi devreler için çift taraflı beyaz filmli esnek LED FPCB 3

2835 LED IŞİK 12V LED Çizgi devreler için çift taraflı beyaz filmli esnek LED FPCB 4

2835 LED IŞİK 12V LED Çizgi devreler için çift taraflı beyaz filmli esnek LED FPCB 5

2835 LED IŞİK 12V LED Çizgi devreler için çift taraflı beyaz filmli esnek LED FPCB 6

2835 LED IŞİK 12V LED Çizgi devreler için çift taraflı beyaz filmli esnek LED FPCB 7

2835 LED IŞİK 12V LED Çizgi devreler için çift taraflı beyaz filmli esnek LED FPCB 8

2835 LED IŞİK 12V LED Çizgi devreler için çift taraflı beyaz filmli esnek LED FPCB 9
