Ürün ayrıntıları

Evde Ürünler

Yüksek yoğunluklu uygulamalar için altın kaplama bitirme ve özelleştirilebilir tasarımlı çift katmanlı HDI PCB devreler kartı

Yüksek yoğunluklu uygulamalar için altın kaplama bitirme ve özelleştirilebilir tasarımlı çift katmanlı HDI PCB devreler kartı

Marka Adı:	HONGQI
Model Numarası:	HQ00513
Moq:	1000PCS
fiyat:	Anlaşılabilir
Teslim Zamanı:	8-15 working days
Ödeme Şartları:	L/C,D/A,T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

GuangDong,China

Sertifika:

UL E477885 IATF16949 GB/T13485

Plaka Kalınlığı:

0,25 mm±0,05

Mekanik Sertlik:

Esnek

Ledli Tip:

SMD2835

Destek

Smt ve Dip:

Destek

LED Miktarı:

60pcs/m

Bakır:

Solmask:

Beyaz

Diğer Hizmetler:

özelleştirilmiş hizmetleri destekleyin

Pazarlama Yöntemi:

Fabrika Doğrudan Satışları

Temel Malzeme:

Alüminyum baz laminat

Su geçirmez:

Çalışma Sıcaklığı:

-20°C ila 60°C

Kalınlık:

0,1 mm

Gerilim:

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Vurgulamak:

özel FPCB devre panelleri

FPC esnek düz kablolar

HDI basılı devreler

Ürün Tanımı

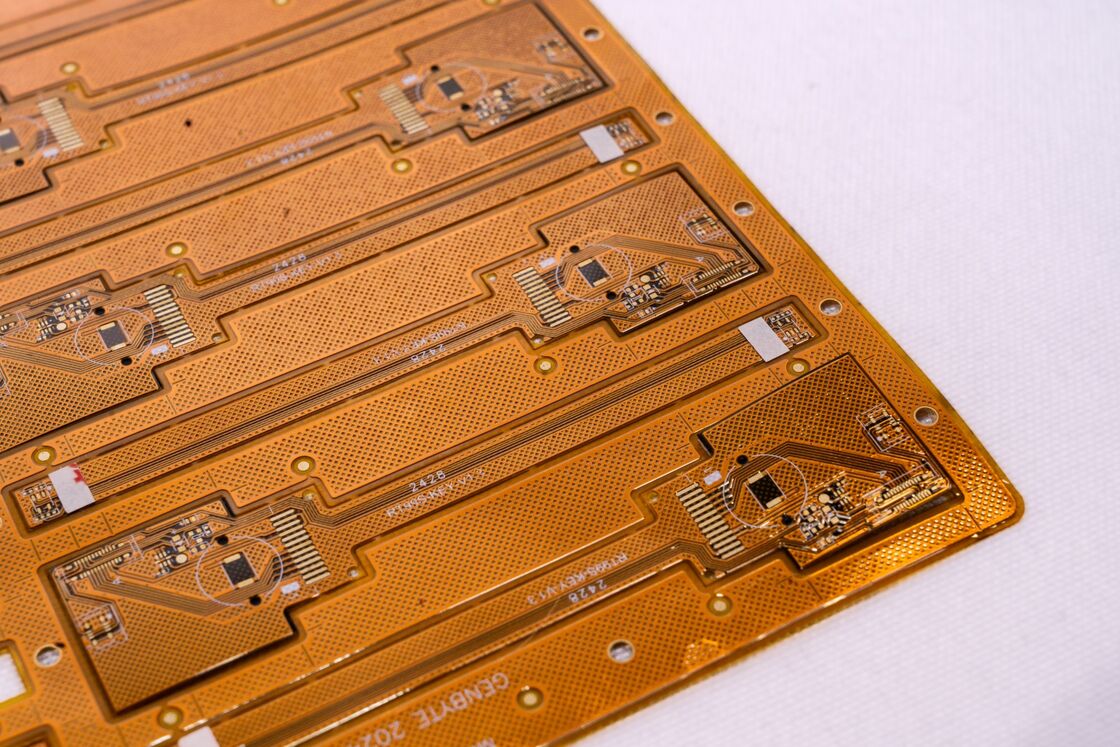

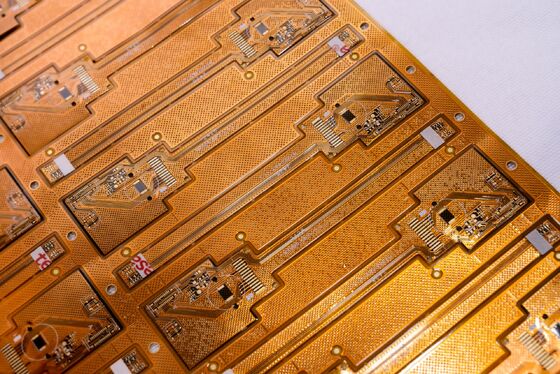

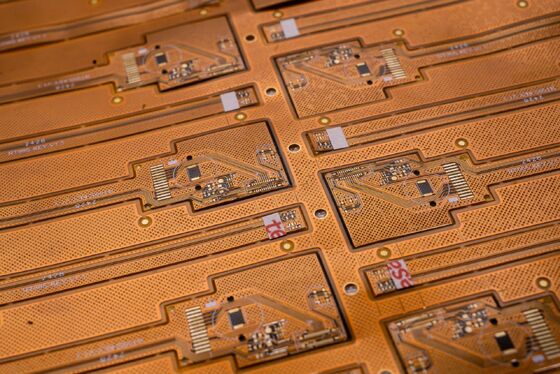

Şerit Bağlantılı Esnek Baskılı Devre (FPC)

Elektronik modüllere ve iletişim cihazlarına kusursuz entegrasyon için tasarlanmış yüksek yoğunluklu HDI baskılı devre kartı.

Ürün Özellikleri

Ürün Modeli: HQ00513
Ürün Adı: Şerit Bağlantılı Esnek Baskılı Devre (FPC)
Özellikler: Çift taraflı sarı lehim maskesi, altın kaplama kaplama, çift katmanlı tahta yapısı
Özelleştirilebilir özellikler ve numune üretimi mevcuttur

FPC Tasarım Parametreleri

Boyutsal Özellikler

Hassas FPC: Maksimum boyut: 240*500 mm (sınır: 250*500 mm); minimum boyut: kısıtlama yok
Rulo Malzeme Kartı: Maksimum genişlik: 240 mm; maksimum uzunluk: 100 metre

Kart Katmanı Sayısı

Tek Katmanlı Kart: Endüstriyel kontrol ve elektronik cihazlar için basit yapı
Çift Katmanlı Kart: Cep telefonları ve otomotiv aletleri için artırılmış geçişlere sahip iki bakır folyo katmanı

Lehim Maskesi Renk Seçenekleri

Sarı: Çeşitli kablo uygulamaları dahil çoğu ürün için önerilir
Siyah: Otomobil ve cep telefonu gibi ileri teknolojiye sahip veya ışığı emen ürünler için
Beyaz: Aydınlatma armatürleri ve medikal estetik ekipmanları için ek beyaz kaplamalı

Bakır Folyo Kalınlığı

Pano Tipi	Katman Sayısı	Kalınlık Seçenekleri
Hassas FPC	Tek katmanlı	18 μm (0,5 oz) veya 35 μm (1 oz)
Hassas FPC	Çift katmanlı	12 μm (0,33 oz), 18 μm (0,5 oz) veya 35 μm (1 oz)
Sıradan FPC	Tek katmanlı	18 μm, 25 μm, 35 μm (1 oz) veya 50 μm
Sıradan FPC	Çift katmanlı	18-25 μm, 25-25 μm, 35-35 μm veya 35-70 μm

Minimum Satır Genişliği/Satır Aralığı

Optimum üretim verimliliği ve kalitesi için önerilen minimum 3 mil.

Profesyonel Hizmet Süreci

Danışmanlık ve Teknik Destek

Kişiselleştirilmiş çözümler, tasarım çizimleri ve yeni ürün geliştirme desteği ile 16 yıllık FPC tasarım uzmanlığı.

Rekabetçi Fiyat Teklifi

Numuneler ve toplu siparişler için uygun maliyetli fiyatlandırma ile tutarlı teknoloji, yüksek kaliteli malzemeler ve gelişmiş süreçler.

Profesyonel Üretim Kapasitesi

Almanya, Japonya ve Tayvan'dan gelişmiş ekipmanlar. Fabrika, 800'den fazla çalışanı ve 50 üst düzey teknik uzmanıyla 20.000 metrekarelik bir alanı kaplamaktadır.

Entegre Tasarım Hizmeti

Alt tabaka üretimi, kablolama tasarımı, şematik tasarım, kalıp yapımı, SMT, DIP ve uluslararası sertifikalara sahip şablon imalatı dahil tek elden hizmetler.

Numune İmalatı

Hızlandırılmış üretimle özel FPC numunesi özelleştirmesi - çift katmanlı esnek devre kartı numuneleri 5-7 gün içinde tamamlanır.

Sertifikalar ve Onurlar

Yüksek yoğunluklu uygulamalar için altın kaplama bitirme ve özelleştirilebilir tasarımlı çift katmanlı HDI PCB devreler kartı

Not:Tüm görseller orijinaldir. Aydınlatma, çekim açıları ve ekran çözünürlüğü farklılıklarından dolayı hafif renk farklılıkları oluşabilir.

GongDong HongQi Hakkında:16 yıllık deneyime sahip profesyonel Çinli devre kartı üreticisi. Ürünler, özel FPC numune imalat ve özelleştirme hizmetleriyle yıllık olarak güncellenmektedir. Alt tabaka üretimi, kablolama tasarımı, şematik tasarım, kalıp yapımı, SMT ve DIP dahil olmak üzere profesyonel çözümler ve tek elden hizmetler için bizimle iletişime geçin.

''''

Etiketler:

5050 RGB LED şerit devresi kartı

Çift katmanlı LED FPC kartı

5050 bakır folyo RGB şerit
