PCB kartı nasıl tasarlanır?
Biz profesyonel esnek baskılı devre kartı üreticileriyiz, FPC esnek devre kartı, FPC esnek baskılı devre, HDI baskılı devre kartı, SMD led ışık şeridi, COB led şerit, PCB kartı tasarımı, esnek led ekran, Elektronik PCB, baskılı devre montajı, devre kartı montajı, ev yüz maskesi güzellik cihazı ve saç büyüme cihazı devre kartı ve benzeri sağlayabiliriz.

Premium Kalite LED Güzellik Maskesi FPCB
Yüz Bakım Cihazlarında Verimli Işık Yayan Diyot Entegrasyonu İçin Tasarlanmıştır

Ürün açıklaması:

Ürün modeli: HQ012

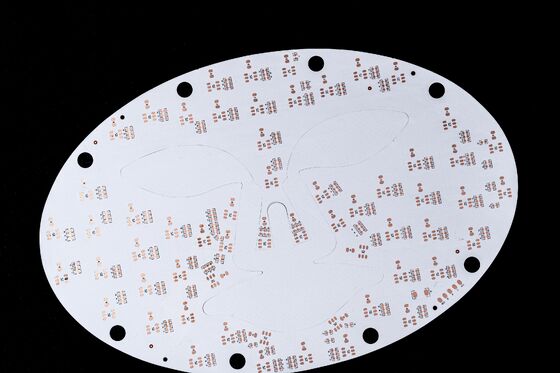

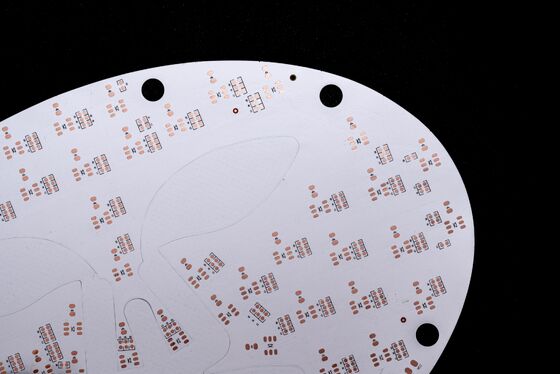

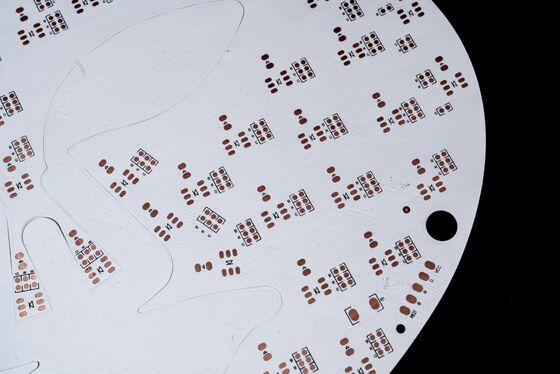

Ürün Adı: Foton güzellik cihazı FPC / Led güzellik maskesi devre kartı

Ürün özellikleri: Çift katmanlı kart, çift taraflı film kaplama, beyaz tahta, siyah metin, OSP antioksidan

Ürün özellikleri:
1. İhtiyaçlarınıza göre farklı malzeme kalınlığı ve işlem gereksinimleri LED esnek maske devre kartı, LED maske tek ve çift taraflı çok katmanlı kablolama özelleştirin.
2. İyi esneklik ve bükülmeye karşı direnç
Fabrikada profesyonel bükme test cihazı bulunmaktadır, her parti malzeme seri üretim öncesinde on binlerce bükme testinden geçer.

FPC tasarım parametreleri

Ana teknik parametreler:

1. Boyutlar Hakkında:

• Hassas FPC: Maksimum boyut 240X500mm'dir (limit 250X500mm) ve minimum boyut sınırı yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki kat bakır folyoya, artırılmış deliklere ve oluşmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv aletleri ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

• FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çoğu ürün için uygundur, örneğin çeşitli kablo ürünleri. Siyah film genellikle üst düzey veya ışık emici ürünlerde kullanılır, örneğin arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle yansıma gerektiren ürünlerde kullanılır, örneğin aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;
• Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

• Normal şartlar altında, zorluk ne kadar küçükse, hata oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1. Danışmanlık
   FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıllık odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlamak.

2. Teklif
   Aynı tür teknoloji, malzeme, gelişmiş teknoloji, fiyat indirimleri, müşteriler için maliyetleri büyük ölçüde tasarruf etmek için numune veya parti kotasyonu.

3. Profesyonellik
   Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 üst düzey teknik omurga personeline sahiptir.

4. Tasarım
   Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunmak, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, fiş ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize değer.

5. Numune Yapımı
   FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız, şirket hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.
