PCB kartı nasıl tasarlanır?
Biz profesyonel esnek baskılı devre kartı üreticileriyiz, FPC esnek devre kartı, FPC esnek baskılı devre kartı, HDI baskılı devre kartı, SMD LED ışık şeridi, COB LED ışık şeridi, PCB kartı tasarımı, esnek LED ekran, elektronik PCB, baskılı devre kartı montajı, devre kartı montajı, ev tipi yüz maskesi güzellik cihazı ve saç bigudisi devre kartı vb. sağlayabiliriz.

Gelişmiş SMT teknolojisini kullanan profesyonel LED güzellik yüz maskesi devre kartı
İdeal cilt bakım ürünü

Ürün Açıklaması:

Ürün Kodu:HQ010

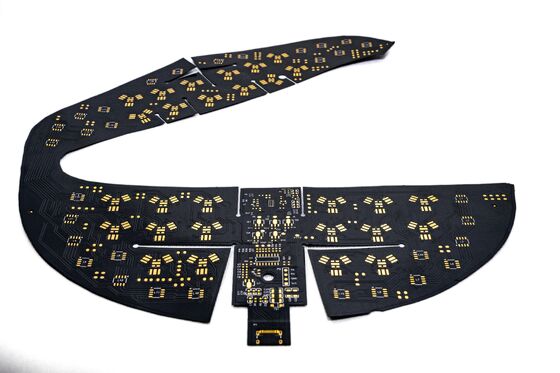

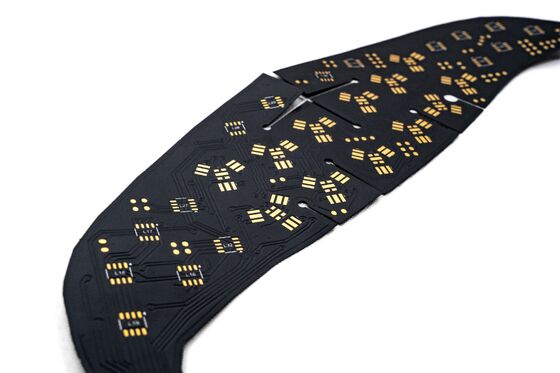

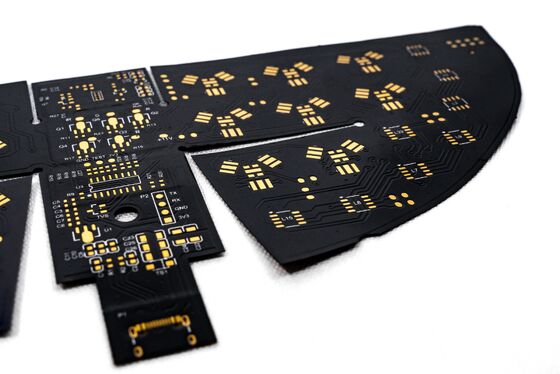

Ürün Adı:Işık Güzellik Makinesi FPC/LED Güzellik Ağız Kapaklı Devre Kartı

Ürün Özellikleri:Çift katmanlı kart, çift taraflı kaplama, beyaz kart, siyah yazı, OSP anti-oksidasyon

Ürün Özellikleri:
1. İhtiyaçlarınıza göre farklı malzeme kalınlığı ve işlem gereksinimlerine göre özelleştirilmiş LED esnek ışık şeridi devre kartı, LED ışık şeridi tek/çift taraflı çok katmanlı kaplama.
2. İyi esneklik ve anti-bükülme performansı
Fabrika, profesyonel bükülme test cihazlarına sahiptir, her parti malzeme toplu üretimden önce
milyonlarca kez bükülme testi yapılmıştır

FPC tasarım parametreleri

Ana Teknik Parametreler:

1. Boyutlar Hakkında:
Hassas FPC: Maksimum boyut 240X500mm'dir (sınır 250X500mm) ve minimum boyut sınırı yoktur. Rulo malzeme levha: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki katman bakır folyoya, artırılmış deliklere ve oluşmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılır.

3. Lehim maskesi rengi
FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film, çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur. Siyah film genellikle otomobiller, cep telefonları, LED ekranlar vb. gibi üst düzey veya ışık emici ürünlerde kullanılır. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb. gibi yansıma gerektiren ürünlerde kullanılır.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri arasında 18um (0.5oz) ve 35um (1oz) bulunur;
• Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı
Normal şartlar altında, ne kadar küçük olursa zorluk o kadar artar, kusur oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet Süreci

1. Danışmanlık
   16 yıllık FPC esnek devre kartı tasarımı ve Ar-Ge üretimine odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlama.

2. Teklif
   Aynı tür teknoloji, malzeme, gelişmiş teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşteriler için maliyetleri büyük ölçüde tasarruf etme.

3. Profesyonellik
   Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekarelik bir alanı kaplamakta, 800'den fazla çalışanı ve 50 üst düzey teknik omurga personeli bulunmaktadır.

4. Tasarım
   Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunma, alt katman üretimi, kablolama, prensip tasarımı, kalıp, yama, fiş ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize layıktır.

5. Numune Üretimi
   FPC numune üretimi ve özelleştirme hizmetlerinde uzmanız, şirket hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar
