Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri

Name: Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ30118
Availability: InStock

Marka Adı:	HONGQI
Model Numarası:	HQ30118
Moq:	500 adet
fiyat:	Anlaşılabilir
Teslim Zamanı:	8-15 iş günü
Ödeme Şartları:	L/C, D/A, T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

UL E477885 IATF16949 GB/T13485

Yalıtım Malzemesi:

Ambalaj bilgileri:

Güçlü kağıt kasalarla dolu

Yetenek temini:

Ayda 100000 adet

Vurgulamak:

Esnek LED şerit 24V çift taraflı

2835 LED FPC devre kartı

60LED'li LED aydınlatma şeridi

Ürün Tanımı

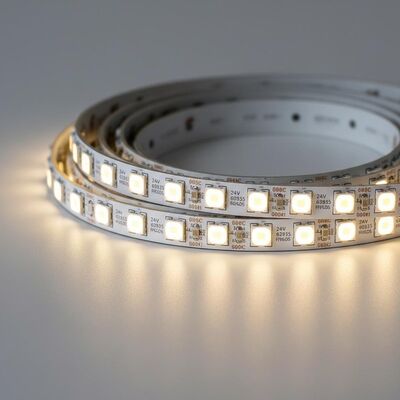

Toptan 24V LED Şerit Esnek Devre Kartı 30 Işık Atımlı LED Çift Taraflı Kart FPCB

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 0

Ürün açıklaması:

Ürün modeli:HQ30118
Ürün Adı: Esnek LED Şerit Devre Kartı
Ürün özellikleri:2835-60LED/ADET-10*503-24V

Çift katmanlı kart, çift taraflı beyaz film Siyah Karakter OSP Antioksidan

Ürün özellikleri:

2835 LED Şerit Esnek Devre Kartı, adet başına 60 ışık atımı, boyut: 10*503mm, 24V çift taraflı Kart beyaz film FPCB

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 1

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 3

FPC tasarım parametreleri

Ana teknik parametreler:

1. Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500mm'dir (limit 250X500mm) ve minimum boyut sınırı yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı

Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki kat bakır folyoya, artırılmış deliklere ve oluşmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çoğu ürün için uygundur, çeşitli kablo ürünleri gibi. Siyah film genellikle üst düzey veya ışık emici ürünlerde kullanılır, arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme göre ek bir beyaz kaplama katmanına sahiptir ve genellikle yansıtma gerektiren ürünlerde kullanılır, aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;
Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, zorluk ne kadar küçükse, kusur oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 4

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 5

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 6

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 7

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 8

Hizmet süreci

1. Danışmanlık

FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıllık odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlama.
2. Teklif

Aynı tür teknoloji, malzeme, gelişmiş teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşterilerin maliyetlerini büyük ölçüde tasarruf etmek için.
3. Profesyonellik

Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 üst düzey teknik omurga personeline sahiptir.
4. Tasarım

Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunmak, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçim ve güveninize layıktır.
5. Numune Yapımı

FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız, şirketimiz hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 9

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 10

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 11

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 12

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 14

Sertifikalar ve Onurlar

Sürekli performans gösteren uzun süreli LED aydınlatma tesisatlarını desteklemek için üretilen dayanıklı LED FPC devreleri 15

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma, çekim açısı ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz resimde bir dereceye kadar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir ve her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve diğer tek durak hizmetleri sağlamanıza yardımcı olacağız.

lütfen çevrimiçi olarak veya E-posta ile bizimle iletişime geçin, size profesyonel satış ekibimizden bire bir hizmet sunacağız. Zamanınız için teşekkür ederiz.
