24V Su geçirmez Çift Katmanlı LED FPC Yüksek Performanslı LED Işık Şeritleri için Esnek Basılı Devre

24V Su geçirmez Çift Katmanlı LED FPC Yüksek Performanslı LED Işık Şeritleri için Esnek Basılı Devre

Marka Adı:	HONGQI
Model Numarası:	HQ3048
Moq:	3000 adet
fiyat:	Anlaşılabilir
Teslim Zamanı:	Pazarlık edilebilir
Ödeme Şartları:	L/C, D/A, T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

UL E477885 IATF16949 GB/T 16949

Destek

Ürün Tipi:

Esnek Baskılı Devre

Lehim Maskesi Rengi:

Sarı, siyah, beyaz

Pazarlama Yöntemi:

Fabrika Doğrudan Satışları

Min Deliği:

0,23 mm

Su geçirmez:

Smt ve Dip:

Destek

Dayanıklılık:

Uzun ömürlü

Mekanik Sertlik:

Esnek

Genişlik:

Durum Kodu:

Gerilim Değeri:

İşleme Teknolojisi:

elektrolitik folyo

Başvuru:

İç ve dış aydınlatma

Led Sayısı:

Ambalaj bilgileri:

Güçlü kağıt kasalarla dolu

Yetenek temini:

Ayda 1000000 parça

Vurgulamak:

24V LED FPC

Su Geçirmez Esnek Baskılı Devre

Çift katmanlı LED Işık Şeridi FPC

Ürün Tanımı

Transistörlü SMD 2835 LED Şerit | 15LED 10x503mm 24V Yüksek Performans

Yapısal bütünlüğü, mekanik dayanıklılığı ve çevresel uyumluluğu birleştiren yüksek performanslı LED ışık şeridi FPC, zorlu aydınlatma uygulamaları için.

Ürün Genel Bakış

Parametre	Şartname
Ürün Modeli	HQ30156
Ürün Adı	LED Işık Şeridi FPC
Devre Yapısı	Çift katmanlı devre kartı
Yüzey Kaplama	Çift taraflı siyah lehim maskesi; siyah serigrafi baskı
Antioksidan İşlem	OSP (Organik Lehimlenebilirlik Koruyucu)
Temel Performans	Üstün esneklik; mükemmel bükülme yorgunluk direnci; kararlı elektriksel iletkenlik
Tasarım Standardı	IPC-2221 genel baskılı devre kartı tasarım spesifikasyonlarına uygundur

Teknik Özellikler ve Özelleştirme

Boyutsal Parametreler

Hassas FPC: Maksimum boyutlar 240×500mm; minimum boyut kısıtlaması yok
Rulo tipi FPC: Maksimum genişlik 240mm; maksimum uzunluk 100 metre

Devre Katmanı Yapılandırmaları

Tek katmanlı FPC: Düşük karmaşıklıktaki devreler için uygun maliyetli
Çift katmanlı FPC: Yüksek entegrasyonlu uygulamalar için geliştirilmiş bağlantı
Çok katmanlı FPC: Ultra yüksek karmaşıklıktaki senaryolar için özelleştirilebilir

Lehim Maskesi Seçenekleri

Sarı Lehim Maskesi: Genel amaçlı uygulamalar için evrensel çözüm
Siyah Lehim Maskesi: Üst düzey aydınlatma sistemleri için üstün ışık emilimi
Beyaz Lehim Maskesi: Profesyonel aydınlatma armatürleri için yüksek yansıtıcılık

Bakır Folyo Kalınlığı

Hassas FPC: 12μm, 18μm, 35μm seçenekleri
Standart FPC: 18μm, 25μm, 35μm, 50μm seçenekleri

Minimum Hat Genişliği/Aralığı

Optimal üretim verimliliği ve güvenilirliği için önerilen pratik limit olarak 3mil (0.076mm) olarak kontrol edilir.

Temel Performans ve Kalite Güvencesi

Esneklik ve Bükülme Dayanıklılığı

Dinamik uygulamalarda yorgunluk arızasına karşı direnci sağlayan, IPC standartlarına göre minimum 10.000 bükülme döngüsü ile titiz testlerle doğrulanmıştır.

Üretim Yetenekleri

800'den fazla çalışanı ve aylık 5 milyon metrekareden fazla üretim kapasitesi ile 20.000 metrekarelik tesis, son teknoloji Alman, Japon ve Tayvan makineleri ile donatılmıştır.

Özelleştirme Hizmetleri

Teknik Danışmanlık

16 yıllık mühendislik uzmanlığı ile özel çözümler, çizim optimizasyonu ve malzeme seçimi rehberliği sunulmaktadır.

Numune Üretimi

Çift katmanlı numuneler için 5-7 gün, tek katmanlı numuneler için 3-5 gün teslim süresi ile hızlandırılmış üretim hattı, hepsi kapsamlı testlerle doğrulanmıştır.

Entegre Üretim

Altlık üretimi, hassas devre yönlendirme, özel kalıp geliştirme ve ±0.02mm tolerans ile yüksek hassasiyetli montajı kapsayan tek durak hizmetler.

Sertifikalar ve Uyumluluk

ISO 9001 sertifikalı • UL 94 alev geciktirici • RoHS uyumlu • REACH uyumlu

Tüm malzemeler, kısıtlanmış madde içermeyen uluslararası çevre standartlarına uygundur

Ürün görselleri, aydınlatma koşulları nedeniyle küçük renk farklılıkları gösterebilir. Gerçek ürünler geçerli olacaktır. FPC portföyümüz, performansı artırmak ve uygulama kapsamını genişletmek için düzenli teknik yükseltmelerden geçer.

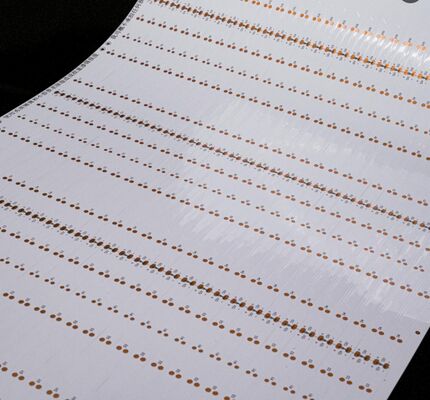

24V Su geçirmez Çift Katmanlı LED FPC Yüksek Performanslı LED Işık Şeritleri için Esnek Basılı Devre 0

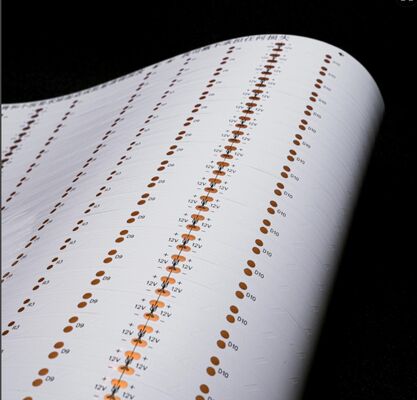

24V Su geçirmez Çift Katmanlı LED FPC Yüksek Performanslı LED Işık Şeritleri için Esnek Basılı Devre 1

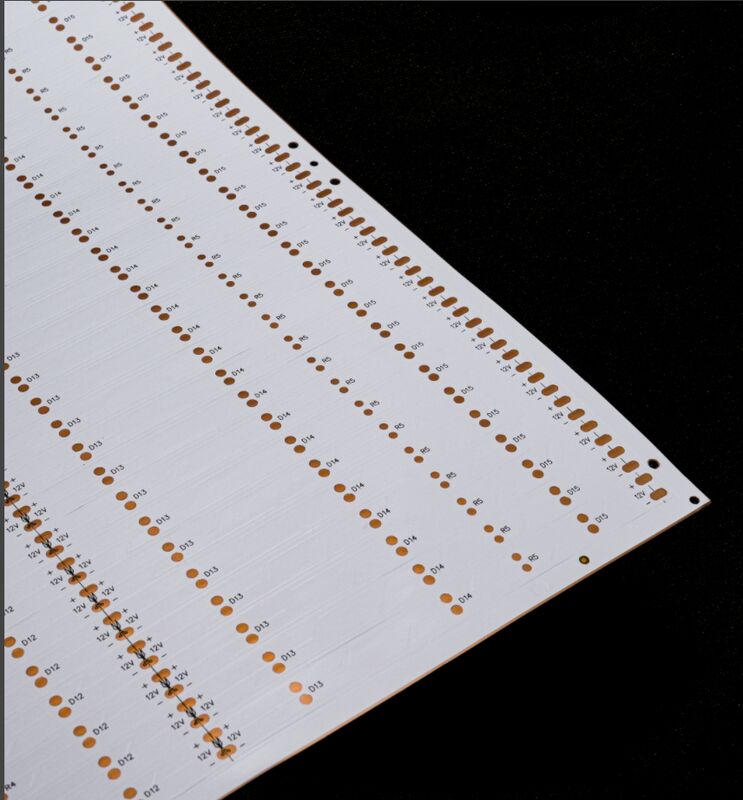

24V Su geçirmez Çift Katmanlı LED FPC Yüksek Performanslı LED Işık Şeritleri için Esnek Basılı Devre 2
