Esnek Basılı devreler (FPC), modern LED ışık şeridi uygulamalarında kritik bileşenlerdir ve yüksek esneklik, güvenilirlik ve özelleştirme uyumluluğunu gerektirir.Bu belgede teknik parametreler ayrıntılı olarak belirtiliyor., performans özellikleri ve hizmet 流程 HQ49512 LED ışık şeridi FPC, çeşitli aydınlatma senaryoları için tasarlanmış çift katmanlı esnek devre kartı.Ayrıca üreticinin özelleştirme yeteneklerini de açıklar., kalite kontrol önlemleri ve teknik destek sistemi, LED ışık şeridi FPC çözümlerini seçen endüstri uzmanları için kapsamlı bir referans sağlar.

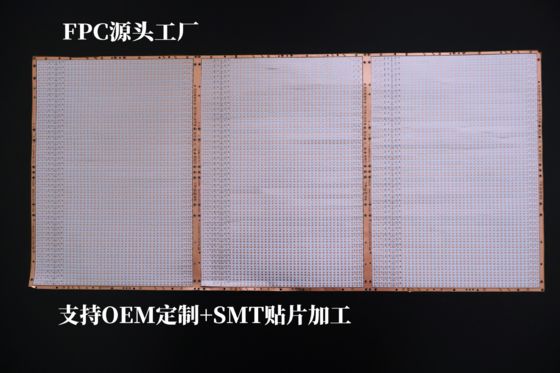

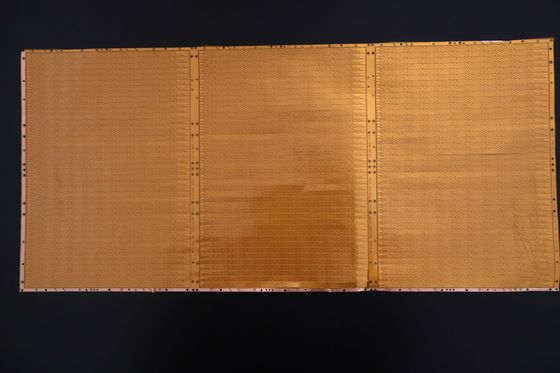

HQ046, yapısal istikrarı ve çevresel uyarlanabilirliği entegre eden LED ışık şeridi uygulamaları için tasarlanmış özel bir FPC'dir.

16 yıllık deneyime sahip profesyonel FPC üreticisi olarak, tek katmanlı, çift katmanlı ve çok katmanlı yapıları kapsayan LED ışık şeridi FPC'leri için kapsamlı özelleştirme sunuyoruz.Ana teknik parametreler ve özelleştirme seçenekleri aşağıda ayrıntılı olarak belirtiliyor:

• FPC hassasiyeti: Maksimum boyut: 240×500mm (limit: 250×500mm); asgari boyut: herhangi bir kısıtlama yok.
• Rulo malzemesi FPC: En fazla genişlik: 240mm; en fazla uzunluk: 100 metre.

FPC katmanı seçimi, aşağıdaki tipik senaryolarla uygulama karmaşıklığına göre belirlenir:

• Tek katmanlı FPC: Basit yapı, endüstriyel kontrollerde, elektronik aletlerde ve temel aydınlatma sistemlerinde düşük karmaşıklıkta devreler için uygundur.
• Çift katmanlı FPC: İletici yollar için geliştirilmiş viaslarla çift bakır folyo katmanları, mobil cihazlar, otomotiv enstrümant panelleri ve orta-yüksek sınıf LED ışık şeritleri gibi yüksek entegrasyonlu ürünler için idealdir.
• Çok katmanlı FPC: yoğun kablolama ve çok sinyalli iletim gerektiren son derece karmaşık uygulamalar için özelleştirilebilir.

Lehim maskesinin rengi belirli işlevsel ve estetik gereksinimlere göre optimize edilmiştir:

• Sarı Peçey Maske: maliyet etkinliği ve uyumluluğu nedeniyle çoğu ürün için evrensel seçenek (örneğin, genel kablo kümeleri).
• Siyah Çekici Maske: Işık yansımasını azaltmak ve görsel tutarlılığı iyileştirmek için yüksek kaliteli veya ışık emici uygulamalar için tercih edilir (örneğin otomobil aydınlatması, akıllı telefon arka lambası, LED ekranlar).
• Beyaz Solder Maskesi: Daha fazla yansıtıcılık için ek bir beyaz kaplama ile donatılmıştır, aydınlatma armatürleri, LED ekranlar ve tıbbi estetik cihazlar için uygundur.

Bakır folyo kalınlığı, akım taşıma kapasitesine ve esneklik ihtiyaçlarına göre uyarlanır:

• FPC hassasiyeti:
  • Tek katmanlı: 18μm (0,5oz), 35μm (1oz)
  • Çift katman: 12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
• Standart FPC:
  • Tek katmanlı: 18μm, 25μm, 35μm (1oz), 50μm
  • Çift katmanlı: 18-25μm, 25-25μm, 35-35μm, 35-70μm

FPC hassasiyeti için minimum çizgi genişliği ve aralık çok önemlidir.3mil (0.076mm)küçük boyutlar üretim zorluklarını ve kusur oranlarını artırabilir.

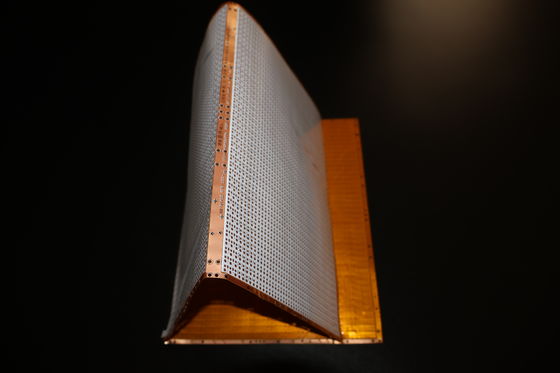

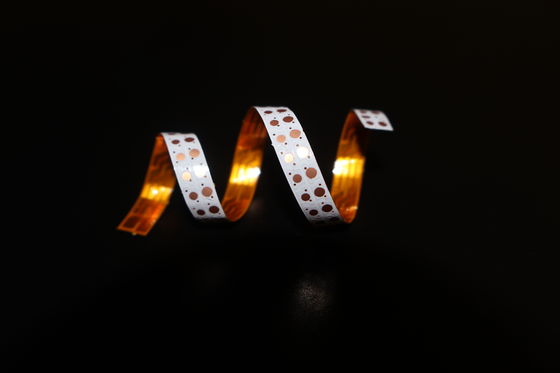

HQ046 FPC, titiz kalite kontrolü ile onaylanmış olağanüstü esneklik göstermektedir:

• Her bir malzeme partisinin değerlendirilmesi için profesyonel bir bükme denetleyicisi kullanılır.
• Tüm malzemelerOn binlerce bükme döngüsüSeri üretimden önce, dinamik uygulama senaryolarında (örneğin katlanabilir aydınlatma, eğri yüzeyler) yorgunluk arızalarına direnç sağlamak.

Üretim tesisi, büyük ölçekli ve yüksek hassasiyetli üretimi destekleyen Almanya, Japonya ve Tayvan'dan gelen gelişmiş ekipmanlarla donatılmıştır:

• Fabrika alanı: Yaklaşık 20.000 metrekare
• İşgücü: 50 üst düzey teknik uzman dahil olmak üzere 800'den fazla çalışan
• Üretim hatları: Hem örnek hızlandırma hem de seri üretiminde uzmanlaşmıştır

Çeşitli müşteri ihtiyaçlarını karşılamak için, kolaylaştırılmış, tek duraklı özelleştirme hizmeti sunuyoruz:

FPC tasarımı, Ar-Ge ve üretiminde 16 yıllık uzmanlık alanını kullanan bizler:

• Kişiselleştirilmiş çözüm tasarımı
• Çizim optimizasyonu
• Yeni ürün geliştirme desteği
• Profesyonel teknik danışmanlık

Örnekler ve seri siparişleri için rekabetçi fiyatlar sağlıyoruz, maliyet optimizasyonu ile:

• Standartlaştırılmış teknik süreçler
• Yüksek kaliteli malzeme kaynağı
• Verimli üretim yönetimi

Hizmetlerimiz, aşağıdakileri içeren tüm FPC değer zincirini kapsar:

• Substrat üretimi
• Devre kablolama ve şematik tasarım
• Kalıp gelişimi
• SMT (Surface Mount Technology) ve delikli montaj
• Çelik ağ üretimi
  Tüm süreçler güvenilirliği sağlamak için uluslararası sertifikalara uygun.

Hızlandırılmış bir üretim hattı örnek üretimi için ayrılmıştır.Çift katmanlı FPC örnekleri için 5-7 gün, hızlı prototip oluşturma ve doğrulama imkanı sağlar.

• Sertifikalar: Ürün hattı, küresel endüstri standartlarına uygunluğu sağlayan çoklu uluslararası sistem sertifikalarına sahiptir (özellikler talep üzerine mevcuttur).
• Resim sorumluluğu reddedilir: Resmi platformdaki tüm ürün resimleri otantiktir. Işıklandırma veya görüntüleme çözünürlüğü farklılıkları nedeniyle küçük renk farklılıkları ortaya çıkabilir.
• Devamlı Geliştirme: FPC ürünlerimiz gelişen teknolojik gereksinimlere uyum sağlamak için yıllık güncellemeler ve yükseltmelerden geçiyor.

Özel çözümler veya daha fazla soru için, lütfen profesyonel satış ekibimizle çevrimiçi danışmanlık veya e-posta yoluyla teker teker destek için iletişime geçin.

GongDong HongQi Electronics Co., Ltd. 2009 yılından beri yüksek kaliteli FPC çözümleri için güvenilir ortağınız.
