Esnek Baskılı Devre Montajı - Çift Katmanlı PCB Fabrika Doğrudan Satış

Ürün Açıklaması

Model: HQ00536

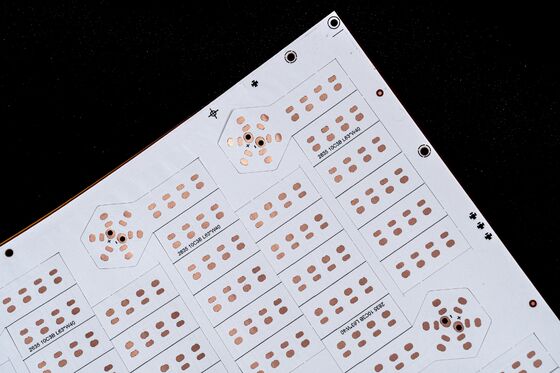

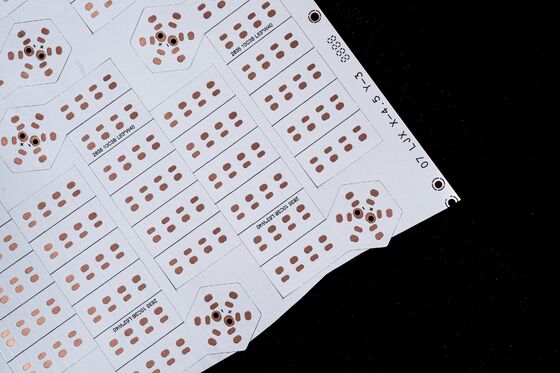

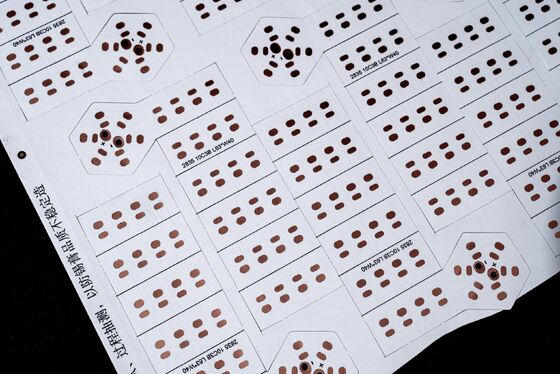

Adı: LED Işık Şeridi FPC

Özellikler:

• Çift katmanlı devre kartı
• Her iki tarafta siyah film
• Siyah metin baskısı
• Yüzey OSP (Organik Lehimlenebilirlik Koruma) anti-oksidasyon işlemi

Ürün Özellikleri

1. Özelleştirme Seçenekleri:
   Esnek PCB'ler ve FPC'lerin profesyonel bir üreticisi olarak, ürünlerimizi özel müşteri gereksinimlerini karşılayacak şekilde uyarlıyoruz:

   • LED ışık şeridi FPC
   • Hassas FPC
   • Renkli LED şerit FPC
   • Tek taraflı, çift taraflı veya çok katmanlı FPC kartları

2. Mekanik Özellikler:

   • Bükme uygulamaları için mükemmel esneklik ve dayanıklılık
   • Güvenilirliği sağlamak için fabrika test standartları on binlerce bükme döngüsü içerir

FPC Tasarım Parametreleri

1. Boyutsal Özellikler:

• Hassas FPC: Maksimum boyut: 240mm x 500mm (250mm x 500mm'ye kadar)
• Minimum boyut: Kısıtlama yok
• Rulo malzeme kartı: Maksimum genişlik: 240mm; maksimum uzunluk: 100 metre

2. Kart Katmanı Yapılandırması:

• Tek katmanlı kartlar, basit devre uygulamaları için uygundur (örneğin, endüstriyel kontrol, elektronik cihazlar).
• Çift taraflı kartlar, karmaşık iletken yollar sağlayan delikler ile iki bakır folyo katmanına sahiptir. Genellikle mobil cihazlarda ve otomotiv elektroniğinde kullanılır.

3. Lehim Maskesi Renk Seçenekleri:

• Mevcut renkler: Sarı, Siyah veya Beyaz
  • Sarı Film: Genel amaçlı uygulamalar için idealdir (örneğin, kablolar).
  • Siyah Film: Üst düzey veya ışığa duyarlı ürünler için uygundur (örneğin, arabalar, cep telefonları, LED ekranlar).
  • Beyaz Film: Yansıtıcı uygulamalar için ideal olan ek bir beyaz kaplama katmanı içerir (örneğin, aydınlatma armatürleri, tıbbi美容 ekipmanları).

4. Bakır Folyo Kalınlığı Seçenekleri:

• Hassas FPC: Tek katmanlı seçenekler: 18µm (0.5oz), 35µm (1oz)
  Çift katmanlı seçenekler: 12µm (0.33oz), 18µm (0.5oz) veya 35µm (1oz)
• Standart FPC: Tek katmanlı seçenekler: 18µm/25µm/35µm (1oz)/50µm
  Çift katmanlı seçenekler: 18-25µm, 25-25µm veya 35µm

5. İz ve Boşluk Boyutları:

• Minimum iz genişliği: 4mil
• Minimum boşluk: 4mil

FPC Tasarımının Teknik Özellikleri

Devre Parametreleri:

• Maksimum çalışma voltajı: 100V DC/AC
• İzolasyon direnci: ≥5MΩ
• Dielektrik dayanımı: 30kV/mm

Malzeme Özellikleri:

• Temel malzeme: Yüksek performanslı esnek poliimid film
• Yapışkan tabaka: Dayanıklı, ısıya dayanıklı akrilik yapıştırıcı
• Yüzey kaplaması: Gelişmiş lehimlenebilirlik için OSP işlemi

Hizmet Akışı

1. Proje Danışmanlığı:

   • Gereksinimleri anlamak ve özel çözümler sunmak için ilk görüşmeler.

2. Tasarım ve Prototipleme:

   • Talep üzerine özel tasarım hizmetleri mevcuttur.

3. Üretim:

   • Sıkı kalite kontrol standartları ile seri üretim.

4. Test:

   • Elektriksel, mekanik ve çevresel değerlendirmeler dahil olmak üzere kapsamlı test.

5. Teslimat:

   • Dünya çapında nakliye seçenekleri mevcuttur.

Fabrika Yetenekleri

• Son teknoloji üretim tesisleri
• Gelişmiş test ekipmanları (örneğin, bükme test cihazları, izolasyon direnci analizörleri)
• ISO sertifikalı kalite yönetim sistemi
• Hızlı prototipleme yetenekleri

Sertifikalar ve Onurlar

Notlar

1. Tüm ürünler RoHS uyumludur ve uluslararası güvenlik standartlarını karşılar.
2. Özel siparişler için lütfen ayrıntılı teknik özellikler sağlayın (tercihen PDF veya Gerber dosyaları).
3. Toplu indirimler veya özelleştirilmiş ambalaj çözümleri için lütfen bizimle iletişime geçin.
