RGBW 4 Çipli Çift Katmanlı LED FPC - Özelleştirilebilir Esnek Basılı Devre Kartı

RGBW 4 Çipli Çift Katmanlı LED FPC - Özelleştirilebilir Esnek Basılı Devre Kartı

Marka Adı:	HONGQI
Model Numarası:	HQ00535
Moq:	500pcs
fiyat:	Anlaşılabilir
Teslim Zamanı:	Pazarlık edilebilir
Ödeme Şartları:	L/C, D/A, T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

UL E477885 IATF16949 GB/T 16949

Ambalaj bilgileri:

Güçlü kağıt kasalarla dolu

Yetenek temini:

Ayda 100000 parça

Vurgulamak:

Çift Katmanlı FPC LED RGBW

4 Çipli LED FPCB Kartı

Garanti kapsamlı deneyimli FPCB üreticisi

Ürün Tanımı

HQ046 LED ışık şeridi FPC - Teknik özellikler

Esnek Basılı Devreler (FPC), modern LED ışık şeridi uygulamalarında temel bileşenlerdir ve yüksek esneklik, güvenilirlik ve özelleştirme yetenekleri gerektirir.HQ046 LED ışık şeridi FPC, çeşitli aydınlatma senaryoları için tasarlanmış çift katmanlı esnek devre kartıdır, kapsamlı teknik parametreler ve özelleştirme hizmetleri sunmaktadır.

Ürün Genel Görünümü

Parametreler	Spesifikasyon
Ürün modeli	HQ00535
Ürün Adı	LED ışık şeridi FPC
Devre yapısı	Çifte katmanlı devre kartı
Yüzey Kaplama	Çift taraflı siyah lehim maskesi; siyah metin
Antioksidan Tedavisi	OSP (organik solderability koruyucu)
Temel Performans	Yüksek esneklik; mükemmel bükme direnci

Teknik Spesifikasyonlar ve Özelleştirme

Boyut özellikleri

FPC hassasiyeti:Maksimum boyut: 240×500mm (limit: 250×500mm); asgari boyut: herhangi bir kısıtlama yok
Rulo malzemesi FPC:En fazla genişlik: 240mm; en fazla uzunluk: 100 metre

Devre Katmanı Yapılandırması

Tek katmanlı FPC:Endüstriyel kontrol ve temel aydınlatma sistemlerindeki düşük karmaşıklıkta devreler için basit yapı
Çift katmanlı FPC:Mobil cihazlar ve otomotiv panelleri gibi yüksek entegrasyonlu ürünler için gelişmiş viaslı çift bakır folyo katmanları
Çok katmanlı FPC:yoğun kablolama gerektiren son derece karmaşık uygulamalar için özelleştirilebilir

Peçete maskesinin renk seçenekleri

Sarı Lehim Maske:Genel kablo kümeleri için maliyetli seçenek
Siyah Solder Maskesi:Işık yansımasını azaltmak için yüksek kaliteli uygulamalar için tercih edilir
Beyaz Leğen Maskesi:Işık armatürleri ve ekranlar için daha iyi yansıtıcılık

Bakır folyo kalınlığı

FPC hassasiyeti:Tek katman: 18μm (0.5oz), 35μm (1oz); Çift katman: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
Standart FPC:Tek katman: 18μm, 25μm, 35μm (1oz), 50μm; Çift katman: 18-25μm, 25-25μm, 35-35μm, 35-70μm

En az çizgi genişliği/aralık

FPC hassasiyeti için minimum çizgi genişliği ve aralık çok önemlidir.3mil (0.076mm)üretim verimliliği ve maliyet etkinliğini dengelemek için pratik minimum olarak önerilmektedir.

Temel Performans ve Kalite Kontrolü

Esneklik ve Eğilme Direnci

HQ046 FPC, katı kalite kontrolü ile doğrulanmış olağanüstü esneklik gösterir.Dinamik uygulamalarda yorgunluk başarısızlığına direnç sağlamak.

Üretim kapasitesi

Fabrika alanı: Yaklaşık 20.000 metrekare
İşgücü: 50 üst düzey teknik uzman dahil olmak üzere 800'den fazla çalışan
Üretim hatları: Hem örnek hızlandırma hem de seri üretiminde uzmanlaşmıştır
Almanya, Japonya ve Tayvan'dan gelişmiş ekipman

Kişiselleştirme Hizmet Süreci

Danışma ve Teknik Destek

FPC tasarımı, araştırma ve geliştirme ve üretim alanında 16 yıllık uzmanlığımıza dayanarak kişiselleştirilmiş çözüm tasarımı, çizim optimizasyonu, yeni ürün geliştirme desteği,ve profesyonel teknik danışmanlık.

Tasarım ve Entegrasyon

Hizmetlerimiz, altyapı üretimi, devre kablolama ve şematik tasarım, kalıp geliştirme, SMT ve delik montajı ve çelik ağ imalatı da dahil olmak üzere tüm FPC değer zincirini kapsar.Tüm süreçler uluslararası sertifikalara uygun.

Örnek Üretimi

Hızlandırılmış bir üretim hattı örnek üretimi için ayrılmıştır.Çift katmanlı FPC örnekleri için 5-7 gün, hızlı prototip oluşturma ve doğrulama imkanı sağlar.

Ürün Resimleri

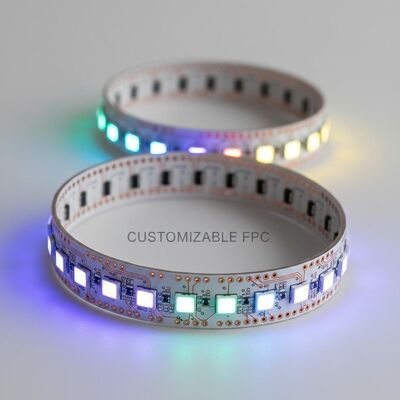

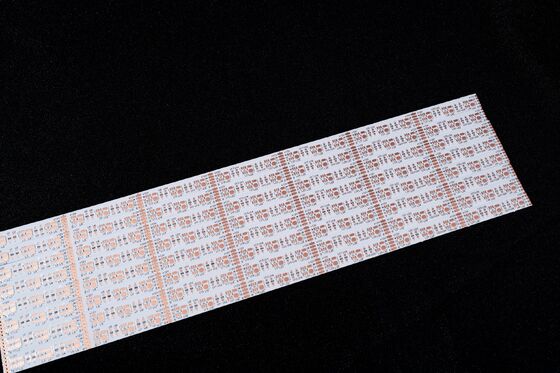

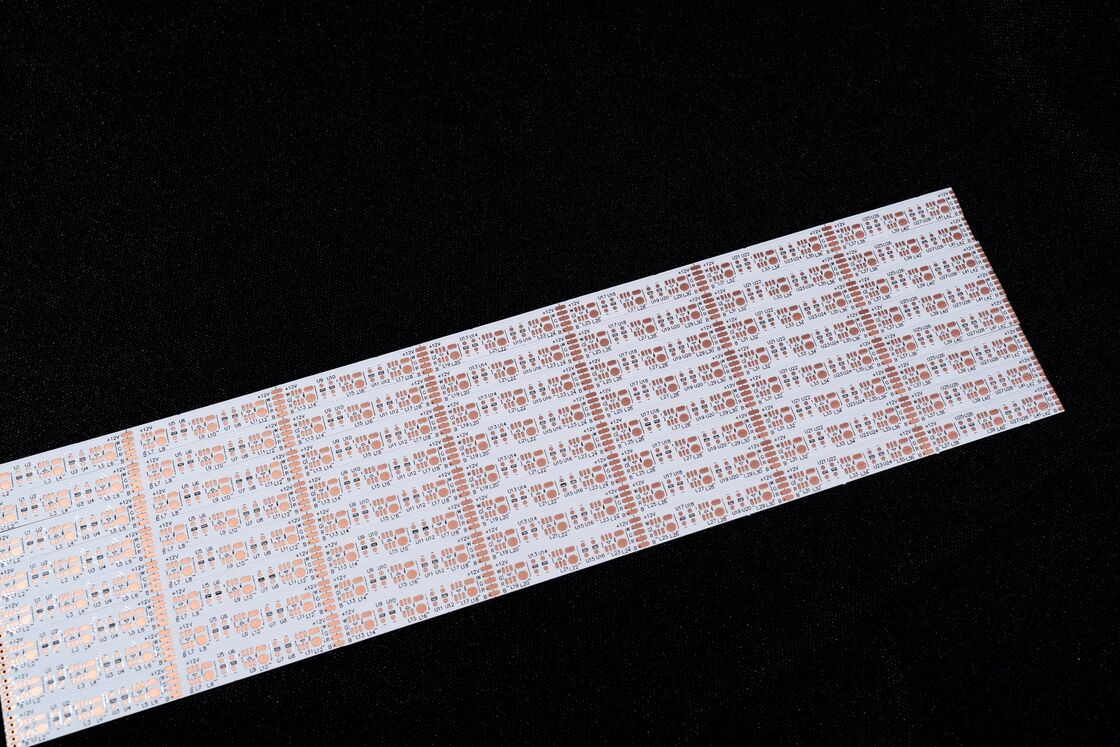

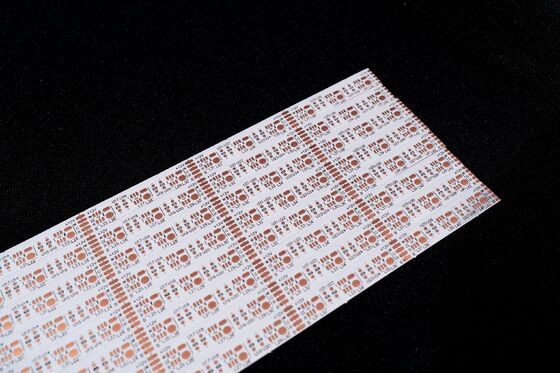

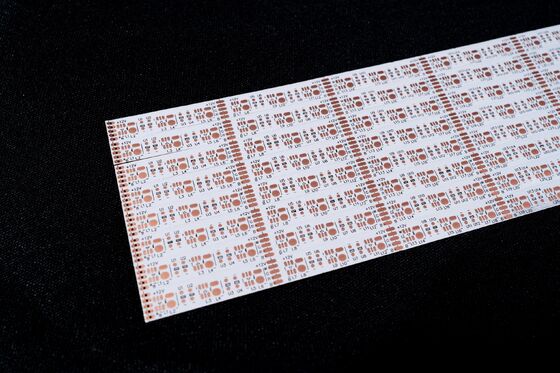

RGBW 4 Çipli Çift Katmanlı LED FPC - Özelleştirilebilir Esnek Basılı Devre Kartı 0

RGBW 4 Çipli Çift Katmanlı LED FPC - Özelleştirilebilir Esnek Basılı Devre Kartı 1

RGBW 4 Çipli Çift Katmanlı LED FPC - Özelleştirilebilir Esnek Basılı Devre Kartı 2

RGBW 4 Çipli Çift Katmanlı LED FPC - Özelleştirilebilir Esnek Basılı Devre Kartı 3

RGBW 4 Çipli Çift Katmanlı LED FPC - Özelleştirilebilir Esnek Basılı Devre Kartı 4

RGBW 4 Çipli Çift Katmanlı LED FPC - Özelleştirilebilir Esnek Basılı Devre Kartı 5

RGBW 4 Çipli Çift Katmanlı LED FPC - Özelleştirilebilir Esnek Basılı Devre Kartı 6

RGBW 4 Çipli Çift Katmanlı LED FPC - Özelleştirilebilir Esnek Basılı Devre Kartı 7

RGBW 4 Çipli Çift Katmanlı LED FPC - Özelleştirilebilir Esnek Basılı Devre Kartı 8

RGBW 4 Çipli Çift Katmanlı LED FPC - Özelleştirilebilir Esnek Basılı Devre Kartı 9

Sertifikalar ve Notlar

Küresel endüstri standartlarına uygunluğu sağlayan çoklu uluslararası sistem sertifikaları
Ürün resimleri, aydınlatma ve görüntüleme farklılıkları nedeniyle olası küçük renk farklılıklarıyla otantiktir.
Gelişen teknolojik gereksinimlere uyum sağlamak için yıllık ürün güncellemeleri ve yükseltmeleri

İletişim bilgileri

Özel çözümler veya daha fazla soru için, lütfen profesyonel satış ekibimizle çevrimiçi danışmanlık veya e-posta yoluyla teker teker destek için iletişime geçin.

GongDong HongQi Electronics Co., Ltd - 2009 yılından beri yüksek kaliteli FPC çözümleri için güvenilir ortağınız.
