HQ046 LED Şerit FPC'nin Teknik Özellikleri ve Özelleştirme Hizmeti

Özet

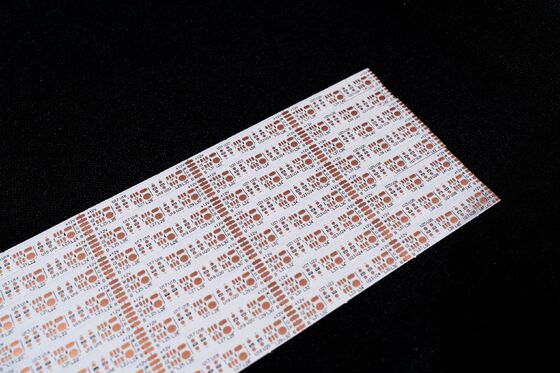

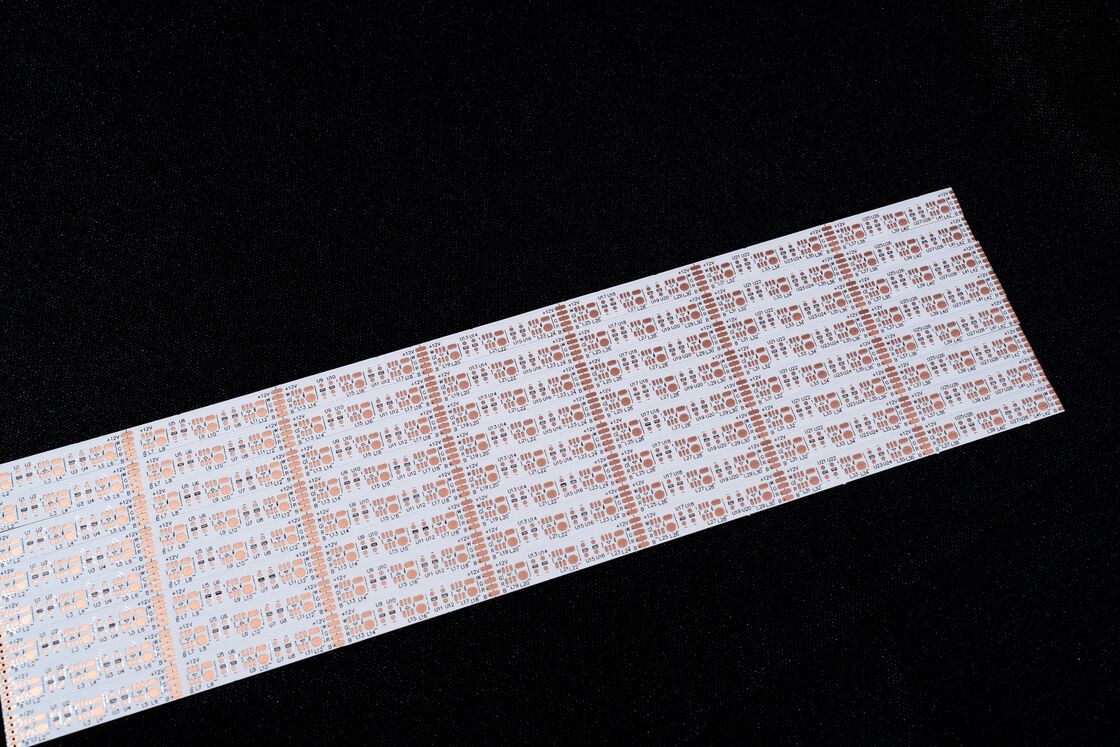

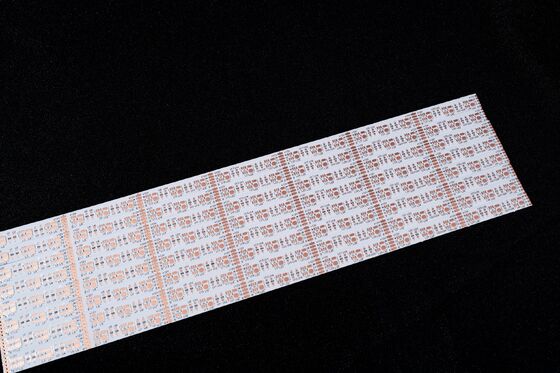

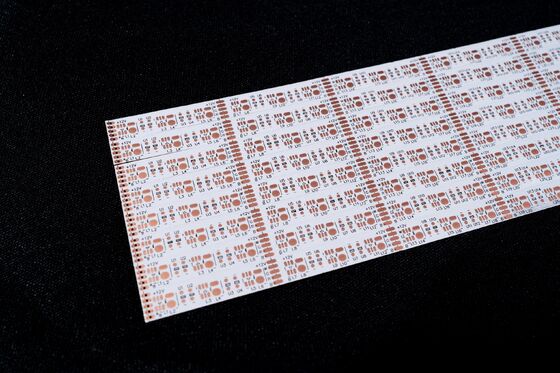

1. HQ046 LED Şerit FPC'ye Genel Bakış

2. Teknik Özellikler ve Özelleştirme Aralığı

2.1 Boyut Özellikleri

• Hassas FPC: Maksimum boyut: 240×500mm (limit: 250×500mm); minimum boyut: kısıtlama yok.
• Rulo Malzeme FPC: Maksimum genişlik: 240mm; maksimum uzunluk: 100 metre.

2.2 Devre Katmanı Yapılandırması

• Tek katmanlı FPC: Endüstriyel kontroller, elektronik cihazlar ve temel aydınlatma sistemlerindeki düşük karmaşıklıktaki devreler için uygun, basit yapı.
• Çift katmanlı FPC: İletken yollar için geliştirilmiş geçiş deliklerine sahip çift bakır folyo katmanları, mobil cihazlar, otomotiv gösterge panelleri ve orta ila üst düzey LED şeritler gibi yüksek entegrasyonlu ürünler için idealdir.
• Çok katmanlı FPC: Yoğun kablolama ve çoklu sinyal iletimi gerektiren ultra yüksek karmaşıklıktaki uygulamalar için özelleştirilebilir.

2.3 Lehim Maskesi Rengi ve Uygulaması

• Sarı Lehim Maskesi: Maliyet etkinliği ve uyumluluğu nedeniyle çoğu ürün (örneğin, genel kablo düzenekleri) için evrensel bir seçenektir.
• Siyah Lehim Maskesi: Işık yansımasını azaltmak ve görsel tutarlılığı iyileştirmek için üst düzey veya ışık emici uygulamalar (örneğin, otomotiv aydınlatması, akıllı telefon arka ışıkları, LED ekranlar) için tercih edilir.
• Beyaz Lehim Maskesi: Aydınlatma armatürleri, LED ekranlar ve tıbbi estetik cihazlar için uygun, gelişmiş yansıtma için ek bir beyaz kaplama ile donatılmıştır.

2.4 Bakır Folyo Kalınlığı

• Hassas FPC:
  • Tek katmanlı: 18μm (0.5oz), 35μm (1oz)
  • Çift katmanlı: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
• Standart FPC:
  • Tek katmanlı: 18μm, 25μm, 35μm (1oz), 50μm
  • Çift katmanlı: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Minimum Hat Genişliği/Arası

3. Temel Performans ve Kalite Kontrol

3.1 Esneklik ve Bükülme Direnci

• Her malzeme partisini değerlendirmek için profesyonel bir bükülme test cihazı kullanılır.
• Tüm malzemeler, seri üretimden önce on binlerce bükülme döngüsüne tabi tutulur ve dinamik uygulama senaryolarında (örneğin, katlanabilir aydınlatma, kavisli yüzeyler) yorulma arızasına karşı direnç sağlanır.

3.2 Üretim Yetenekleri

• Fabrika alanı: Yaklaşık 20.000 metrekare
• İş gücü: 50'si kıdemli teknik uzman olmak üzere 800'den fazla çalışan
• Üretim hatları: Hem numune hızlandırma hem de toplu üretim konusunda uzmanlaşmıştır

4. Özelleştirme Hizmet Süreci

4.1 Danışmanlık ve Teknik Destek

• Kişiselleştirilmiş çözüm tasarımı
• Çizim optimizasyonu
• Yeni ürün geliştirme desteği
• Profesyonel teknik danışmanlık

4.2 Fiyat Teklifi

• Standartlaştırılmış teknik süreçler
• Yüksek kaliteli malzeme tedariki
• Verimli üretim yönetimi

4.3 Tasarım ve Entegrasyon

• Alt tabaka üretimi
• Devre kablolaması ve şematik tasarım
• Kalıp geliştirme
• SMT (Yüzeye Montaj Teknolojisi) ve delikten montaj
• Çelik ağ imalatı
  Tüm süreçler, güvenilirliği sağlamak için uluslararası sertifikalara uygundur.

4.4 Numune İmalatı

5. Sertifikalar ve Notlar

• Sertifikalar: Ürün hattı, küresel endüstri standartlarına uygunluğu sağlamak için birden fazla uluslararası sistem sertifikasına sahiptir (ayrıntılar istek üzerine mevcuttur).
• Görüntü Sorumluluğu Reddi: Resmi platformdaki tüm ürün görselleri orijinaldir. Aydınlatma, çekim açıları veya ekran çözünürlüğü farklılıkları nedeniyle küçük renk farklılıkları oluşabilir.
• Sürekli Yükseltme: FPC ürünlerimiz, gelişen teknolojik gereksinimlere uyum sağlamak için yıllık güncellemelerden ve yükseltmelerden geçmektedir.
