Yüksek Esneklik 0,1 mm Min. Çizgi Genişliği 300°C Dayanıklı FPC Esnek Baskılı Devre Kartı Çift Katmanlı FPC

Yüksek Esneklik 0,1 mm Min. Çizgi Genişliği 300°C Dayanıklı FPC Esnek Baskılı Devre Kartı Çift Katmanlı FPC

Marka Adı:	HONGQI
Model Numarası:	HQ00512
Moq:	500pcs
fiyat:	Anlaşılabilir
Teslim Zamanı:	negotiable
Ödeme Şartları:	L/C,D/A,T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

GuangDong,China

Sertifika:

UL E477885 IATF16949 GB/T13485

Min. Hat genişliği:

0,1 mm

Yüzey sıcaklığı direnci:

300 ° C

İşleme Teknolojisi:

haddelenmiş folyo

Pazarlama Yöntemi:

Fabrika Doğrudan Satışları

Min. Panel boyutu:

5mm x 5mm

Silk ekranlı renk:

Beyaz

Katman:

Çalışma Sıcaklığı:

-40°C ila 85°C

diğer hizmet:

özelleştirilmiş hizmetleri destekleyin

Yüzey İşlemi:

Ivır zıvır

Yalıtım Kalınlığı:

geleneksel tahta

Esneklik:

Yüksek

Diğer Hizmetler:

özelleştirilmiş hizmetleri destekleyin

Bakır Kalınlığı:

Temel Malzemeler:

35/70Bakır

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Vurgulamak:

Eğilebilir FPC esnek devre kartları

Polyimid bazlı FPC kartları

Çifte katmanlı kıvrımlı FPC plakaları

Ürün Tanımı

Yüksek Kaliteli Bükülebilir FPC Esnek Baskılı Devre Kartları

Poliimid taban malzemeli esnek baskılı devre kartlarının (FPC) profesyonel üreticisi, çeşitli endüstriyel uygulamalar için kavisli plaka tasarımlarında uzmanlaşmıştır.

Ürün Özellikleri

Model: HQ00512

Adı: Kavisli Plaka

Özellikler: Çift katmanlı kart, çift taraflı film kaplamalı, beyaz taban kartı, siyah metin ve OSP anti-oksidasyon işlemi

Anahtar Avantajlar

Özel Üretim: Belirli uygulama gereksinimleri için özel malzeme ve kalınlık seçenekleri
Üstün Esneklik: Binlerce bükülme döngüsünü hatasız sağlayan titiz testlerle mükemmel bükülme direnci
Çoklu Katman Seçenekleri: Tek taraflı, çift taraflı ve çok katmanlı FPC konfigürasyonları mevcuttur

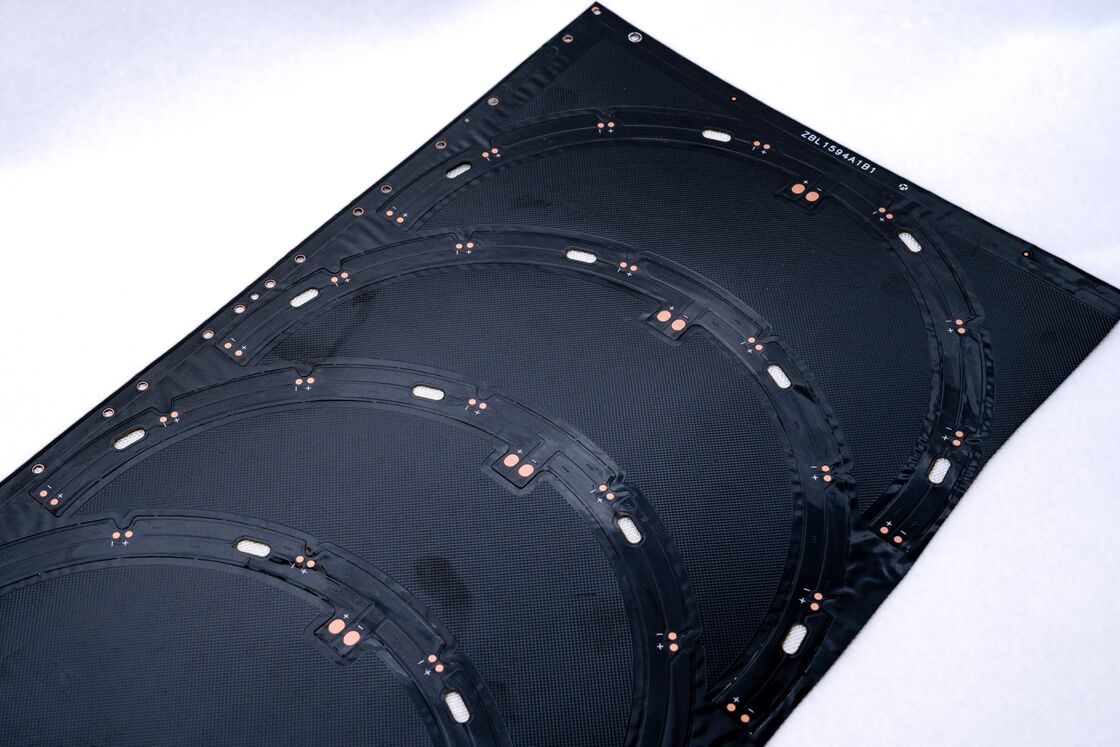

Yüksek Esneklik 0,1 mm Min. Çizgi Genişliği 300°C Dayanıklı FPC Esnek Baskılı Devre Kartı Çift Katmanlı FPC 3

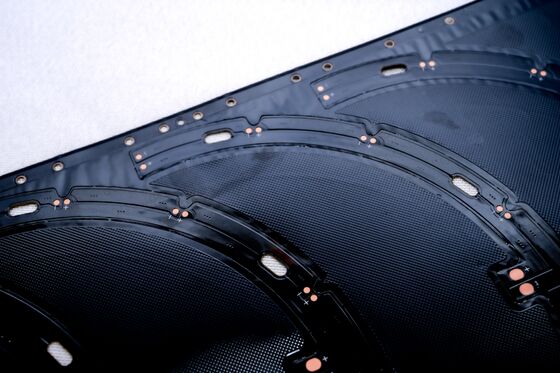

Yüksek Esneklik 0,1 mm Min. Çizgi Genişliği 300°C Dayanıklı FPC Esnek Baskılı Devre Kartı Çift Katmanlı FPC 4

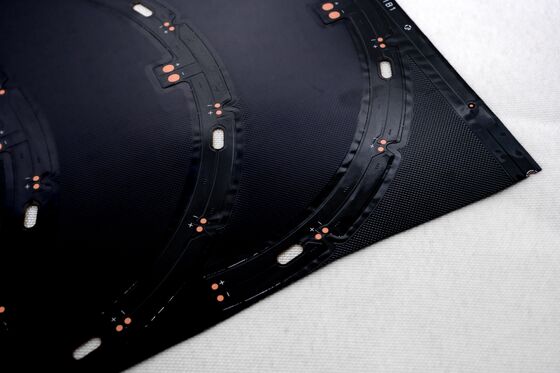

Yüksek Esneklik 0,1 mm Min. Çizgi Genişliği 300°C Dayanıklı FPC Esnek Baskılı Devre Kartı Çift Katmanlı FPC 5

Yüksek Esneklik 0,1 mm Min. Çizgi Genişliği 300°C Dayanıklı FPC Esnek Baskılı Devre Kartı Çift Katmanlı FPC 6

Yüksek Esneklik 0,1 mm Min. Çizgi Genişliği 300°C Dayanıklı FPC Esnek Baskılı Devre Kartı Çift Katmanlı FPC 7

Yüksek Esneklik 0,1 mm Min. Çizgi Genişliği 300°C Dayanıklı FPC Esnek Baskılı Devre Kartı Çift Katmanlı FPC 8

Yüksek Esneklik 0,1 mm Min. Çizgi Genişliği 300°C Dayanıklı FPC Esnek Baskılı Devre Kartı Çift Katmanlı FPC 9

Yüksek Esneklik 0,1 mm Min. Çizgi Genişliği 300°C Dayanıklı FPC Esnek Baskılı Devre Kartı Çift Katmanlı FPC 10

Yüksek Esneklik 0,1 mm Min. Çizgi Genişliği 300°C Dayanıklı FPC Esnek Baskılı Devre Kartı Çift Katmanlı FPC 11

Yüksek Esneklik 0,1 mm Min. Çizgi Genişliği 300°C Dayanıklı FPC Esnek Baskılı Devre Kartı Çift Katmanlı FPC 12

FPC Tasarım Parametreleri

Boyutlar

Tip	Maksimum Boyut	Minimum Boyut
Hassas FPC	240mm x 500mm (250mm x 500mm'ye kadar)	Kısıtlama yok
Rulo Malzeme Kartı	240mm genişlik x 100 metre uzunluk	Özelleştirilebilir

Katman Konfigürasyonları

Tek Katmanlı Kartlar: Endüstriyel kontrol ve elektronik aletler için ideal basit yapı
Çift Taraflı Kartlar: Mobil cihazlar ve otomotiv aletlerindeki karmaşık devreler için artırılmış deliklere sahip iki bakır folyo katmanı

Lehim Maskesi Renkleri

Sarı: Kablo ürünleri gibi genel amaçlı uygulamalar için önerilir
Siyah: Üst düzey veya ışık emici ürünlerde kullanılır (arabalar, telefonlar, LED ekranlar)
Beyaz: Aydınlatma armatürleri, LED ekranlar ve tıbbi estetik için yansıtıcı kaplama içerir

Bakır Folyo Kalınlığı

Kart Tipi	Mevcut Kalınlık Seçenekleri
Hassas FPC Tek Paneller	18µm (0.5oz) veya 35µm (1oz)
Hassas FPC Çift Katmanlı Kartlar	12µm (0.33oz), 18µm (0.5oz) veya 35µm (1oz)
Standart FPC Tek Paneller	18µm/25µm/35µm (1oz)/50µm
Standart FPC Çift Katmanlı Kartlar	18-25µm, 25-25µm, 35-35µm veya 35-70µm

Minimum Hat Genişliği/Aralığı

Daha küçük boyutlar mümkün olsa da, kusur risklerini en aza indirmek ve optimum performansı sağlamak için hat genişliği ve aralığı için en az 3mil kullanılmasını öneririz.
