FPC kartı nasıl tasarlanır?

Biz profesyonel esnek baskılı devre kartı üreticileriyiz, FPC esnek devre kartı, FPC esnek baskılı devre, HDI baskılı devre kartı, SMD led ışık şeridi, COB led şeridi, PCB kartı tasarımı, esnek led ekran, Elektronik PCB, baskılı devre montajı, devre kartı montajı, ev yüz maskesi güzellik cihazı ve saç uzatma cihazı devre kartı vb. sağlayabiliriz.

FPC açıklaması:

FPC modeli:HQ049

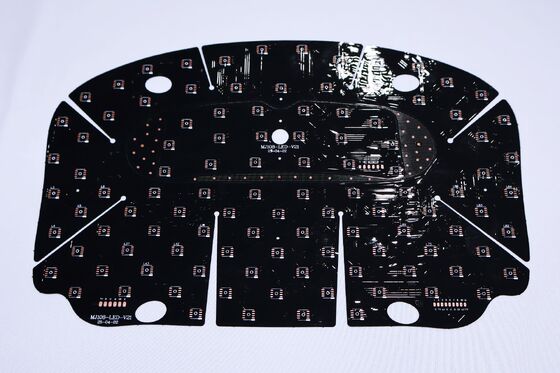

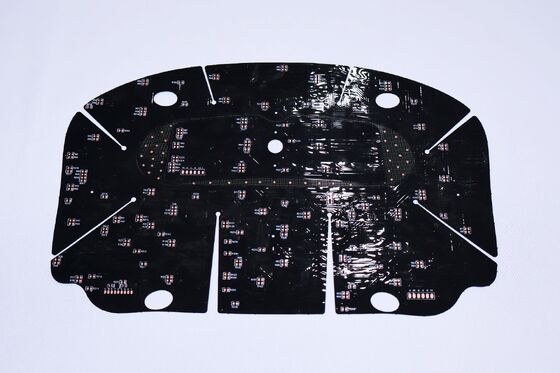

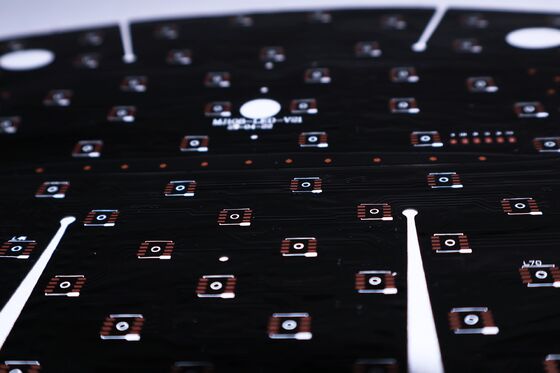

FPC Adı: Kızılötesi Sağlık Bakımı FPC
FPC özellikleri: Çift katmanlı kart, çift taraflı film kaplama, beyaz tahta, siyah metin, OSP antioksidan

FPC özellikleri:

1. İhtiyaçlarınıza göre farklı malzeme kalınlığı ve proses gereksinimlerini özelleştirmek içinKızılötesi Sağlık Bakımı FPC ve diğerleriLED esnek maske devre kartı, tek ve çift taraflı çok katmanlı kablolama.

2. İyi esneklik ve bükülme direnci

Fabrika, profesyonel bir bükülme test cihazına sahiptir, her malzeme partisi

Seri üretime geçmeden önce on binlerce bükülme testinden geçmektedir.

FPC Tasarım Parametrelerine Genel Bakış

1. Boyutlar

   • Hassas FPC: Maksimum boyut 240mm x 500mm olup, maksimum izin verilen sınır 250mm x 500mm'dir.
   • Rulo Malzeme Kartı: Maksimum genişlik 240mm ve maksimum uzunluk 100 metredir.

2. Katman Sayısı

   • Tek Katmanlı Kartlar: Basit yapı, basit devreleri olan endüstriyel kontrol ve elektronik cihazlar için idealdir.
   • Çift Katmanlı Kartlar: İki bakır folyo içerir, artırılmış delikler ve cep telefonları ve otomotiv cihazları gibi uygulamalar için uygundur.

3. Lehim Maskesi Renk Seçenekleri

   • Sarı: Çeşitli kablo ürünleri dahil olmak üzere çoğu ürün için önerilir.
   • Siyah: Arabalar, cep telefonları, LED ekranlar vb. gibi üst düzey veya ışığa duyarlı uygulamalarda yaygın olarak kullanılır.
   • Beyaz: Aydınlatma armatürleri ve tıbbi güzellik cihazları gibi yansıma gerektiren ürünler için ideal olan ek bir beyaz kaplama içerir.

4. Bakır Folyo Kalınlığı Seçenekleri

   • Hassas FPC Tek Panel: 18um (0.5oz) veya 35um (1oz).
   • Hassas FPC Çift Katmanlı Kart: 12um (0.33oz), 18um (0.5oz) veya 35um (1oz).
   • Sıradan FPC Tek Panel: Seçenekler arasında 18um/25um/35um (1oz) veya 50um bulunur.
   • Sıradan FPC Çift Katmanlı Kart: Seçenekler 18-25um, 25-25um, 35-35um veya 35-70um'dur.

5. Minimum Hat Genişliği/Aralığı

   • Üretim zorluğunu ve kusur oranlarını azaltmak için minimum 3mil önerilir.

Sertifikalar ve Onurlar

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma, çekim açısı ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz görüntüde bir miktar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenir ve yükseltilir ve her türlü FPC numune yapımı ve özelleştirme hizmetinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak-çıkar ve diğer tek elden hizmetleri sunmanıza yardımcı olacağız.

lütfen bizimle çevrimiçi veya E-posta yoluyla iletişime geçin,ve profesyonel satış ekibimizden size bire bir hizmet sunacağız.Zaman ayırdığınız için teşekkür ederiz.
