Ürün Açıklaması:

Ürün modeli: HQ048

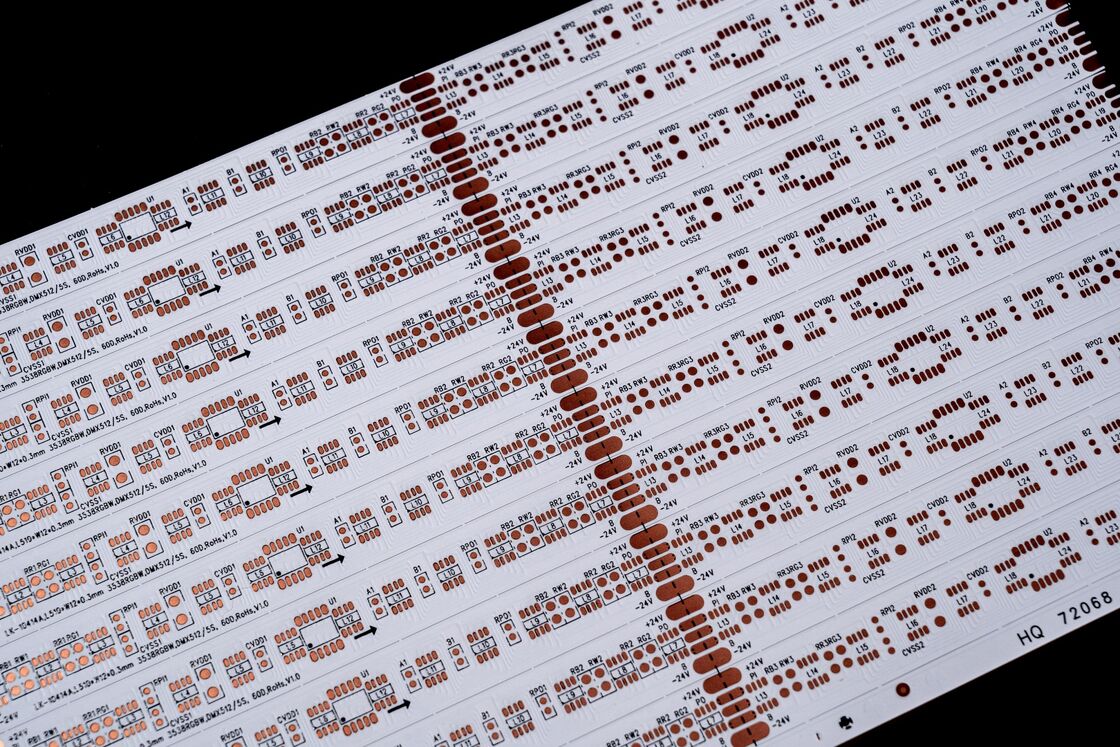

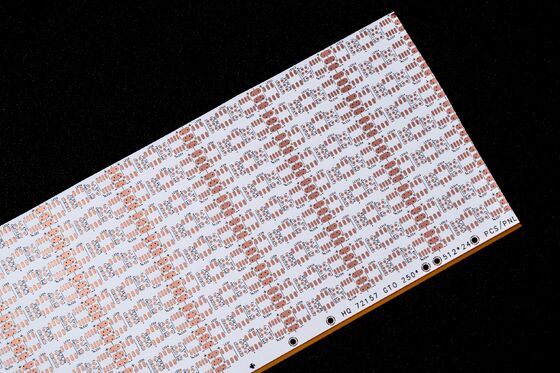

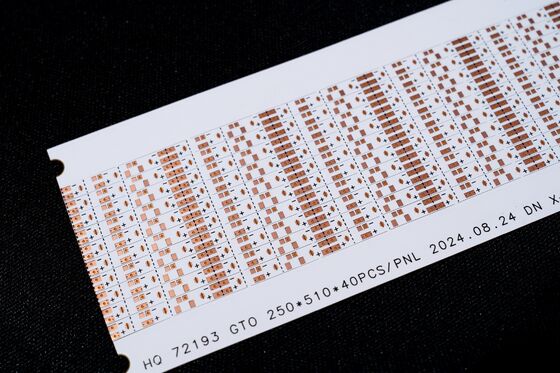

Ürün Adı: LED ışık şeridi FPC

Ürün özellikleri: Çift katmanlı devre kartı, çift taraflı siyah film, siyah metin, yüzey OSP antioksidanı

Ürün özellikleri:

1. Farklı malzeme kalınlığını ve proses gereksinimlerini özelleştirmek için ihtiyaçlarınıza göre Esnek Pcb ve FPC Üreticisiyiz. LED ışık şeridi FPC, Hassas FPC, Renkli LED şerit FPC ve tek, çift taraflı ve Çok katmanlı diğer LED esnek devre kartları.

2. İyi esneklik ve bükülmeye karşı direnç

Fabrikada, ürün kalitesini sağlamak için seri üretimden önce her bir malzeme partisi on binlerce bükme testinden geçen profesyonel bir bükme test cihazı bulunmaktadır.

FPC tasarım parametreleri

Ana teknik parametreler:

1. Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500 mm'dir (limit 250X500 mm) ve minimum boyutta herhangi bir sınır yoktur. Rulo malzeme panosu: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Tahtadaki katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrolde, elektronik cihazlarda ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı kartlar iki katman bakır folyoya, artırılmış yollara ve oluşturulmuş iletken yollara sahiptir. Genellikle cep telefonlarında, otomotiv aletlerinde ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanmanızı öneririz, Sarı film, çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur. Siyah film genellikle arabalar, cep telefonları, LED ekranlar vb. gibi üst düzey veya ışık emici ürünlerde kullanılır. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb. gibi yansıma gerektiren ürünlerde kullanılır.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri arasında 18um (0,5oz) ve 35um (1oz) bulunur;
• Hassas FPC çift katmanlı panel, 12um (0,33oz),18um (0,5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek paneli 18um/25um/35um (1oz)/50um'u seçebilir;
• Sıradan FPC çift katmanlı panolar 18-25um,25-25um,35-35um veya 35-70um arasından seçilebilir.

5. Minimum satır genişliği/satır aralığı

Normal şartlarda zorluk ne kadar küçük olursa kusur oranı da o kadar yüksek olur ve genellikle en az 3mil kullanılması tavsiye edilir.

Hizmet süreci

1. Danışmanlık

   Müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürünlerin geliştirilmesi ve ilgili teknik destek sağlamak için 16 yıldır FPC esnek devre kartı tasarımı ve Ar-Ge üretimine odaklanıyoruz.

2. Teklif

   Müşterilerin maliyetten tasarruf etmesi için aynı tür teknoloji, malzeme, ileri teknoloji, fiyat tavizlerinin örnek veya toplu teklifi.

3. Meslek

   Firmamız Almanya, Japonya, Tayvan ve diğer bölgelerde gelişmiş ekipman ve üretim teknolojisi, profesyonel üretim, ölçeğe sahiptir. Fabrikamız, 800'den fazla çalışanı ve 50 üst düzey teknik omurga personeli ile yaklaşık 20.000 metrekarelik bir alanı kaplamaktadır.

4. Tasarım

   Müşterilere bir dizi uluslararası sistem sertifikasyonunu sonuçlandırmak için çözümler sunmak, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, geçmeli ve açık çelik hasır tek elden hizmet, 16 yıllık profesyonel ve teknik düzeyde yağış, seçiminize ve güveninize layık olabilir.

5. Numune Yapımı

   FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız; şirketin hızlandırılmış bir üretim hattı vardır, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.
