PCB kartı nasıl tasarlanır?

Biz profesyonel esnek baskılı devre kartı üreticileriyiz, FPC esnek devre kartı, FPC esnek baskılı devre, HDI baskılı devre kartı, SMD led ışık şeridi, COB led şerit, PCB kartı tasarımı, esnek led ekran, Elektronik PCB, baskılı devre montajı, devre kartı montajı ve benzeri sağlayabiliriz.

LED için Özel LED Işık Şeridi FPC Pcb Tasarımı ve Üretimi Esnek Devre Kartı

Ürün açıklaması:

Ürün modeli:HQ036

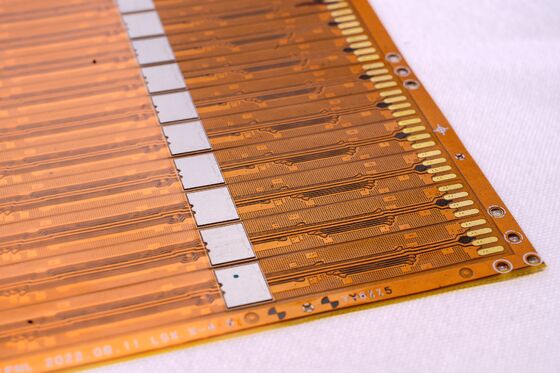

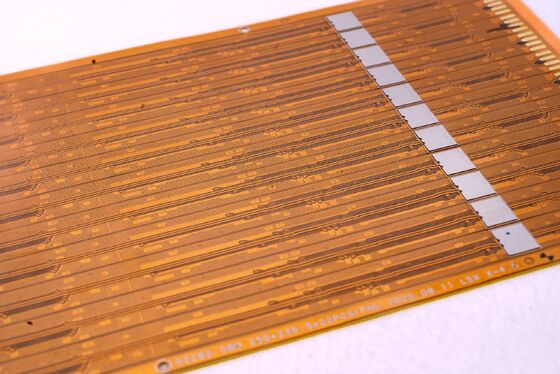

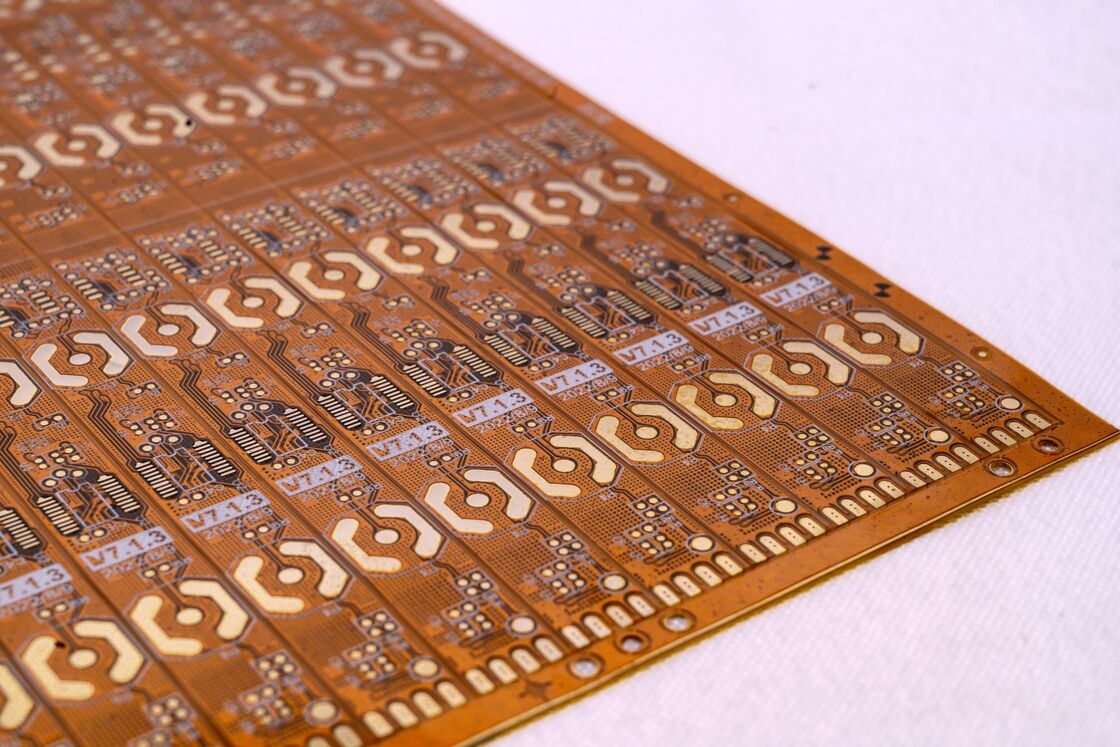

Ürün Adı:LED ışık şeridi FPC
Ürün özellikleri:Çift katmanlı devre kartı, çift taraflı beyaz film, beyaz metin, yüzey OSP antioksidan

Ürün özellikleri:

1.Biz Esnek Pcb ve FPC Üreticisiyiz, ihtiyaçlarınıza göre farklı malzeme kalınlığı ve işlem gereksinimlerine sahip LED ışık şeridi FPC, Hassas FPC, Renkli LED şerit FPC ve tek, çift taraflı ve çok katmanlı diğer LED esnek devre kartlarını özelleştirebiliriz.

2.İyi esneklik ve bükülmeye karşı dayanıklılık

Fabrikada profesyonel bükülme test cihazı bulunmaktadır, her parti malzeme, ürün kalitesini sağlamak için seri üretimden önce on binlerce bükülme testinden geçer.

FPC tasarım parametreleri

Ana teknik parametreler:

1.Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500mm'dir (limit 250X500mm) ve minimum boyut için bir sınır yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki kat bakır folyo, artırılmış vias ve oluşturulmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çoğu ürün için uygundur, çeşitli kablo ürünleri gibi. Siyah film genellikle üst düzey veya ışık emici ürünlerde kullanılır, arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme göre ek bir beyaz kaplama katmanına sahiptir ve genellikle aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb. gibi yansıma gerektiren ürünlerde kullanılır.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;
• Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, ne kadar küçük olursa zorluk o kadar artar, hata oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1. Danışmanlık
   FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıllık odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlamak.
2. Teklif
   Aynı tür teknoloji, malzeme, ileri teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşterilerin maliyetlerini büyük ölçüde düşürmek.
3. Profesyonellik
   Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekarelik bir alanı kaplamakta, 800'den fazla çalışanı ve 50 kıdemli teknik omurga personeli bulunmaktadır.
4. Tasarım
   Müşterilere uluslararası sistem sertifikalarının birçoğunu sonuçlandırmak için çözümler sunmak, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize layıktır.
5. Numune Yapımı
   FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız, şirketimiz esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir gibi hızlandırılmış bir üretim hattına sahiptir.

Sertifikalar ve Onurlar

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma, çekim açısı ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz resimde bir dereceye kadar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir ve her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak ve diğer tek durak hizmetleri sunmanıza yardımcı olacağız.

lütfen bizimle çevrimiçi iletişime geçin veya bize e-posta gönderin, profesyonel satış ekibimizden bire bir hizmet alacaksınız. Zaman ayırdığınız için teşekkür ederiz.
