PCB kartı nasıl tasarlanır?
Biz profesyonel esnek basılı devreler üreticileriyiz, FPC esnek devreler, FPC esnek basılı devreler, HDI basılı devreler, SMD led light strip, COB led strip,PCB kartı tasarımı, esnek LED ekran, Elektronik PCB, basılı devre montajı, devre kartı montajı vb.

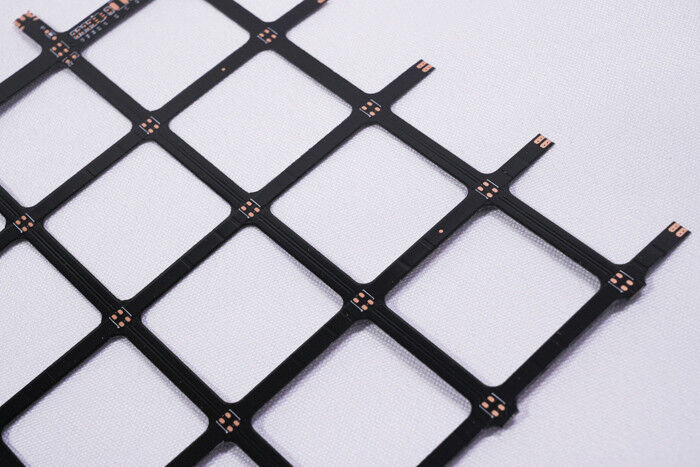

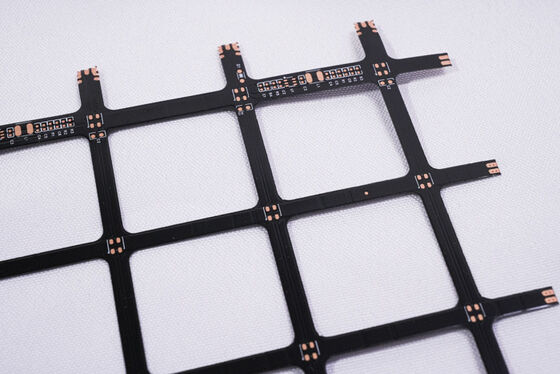

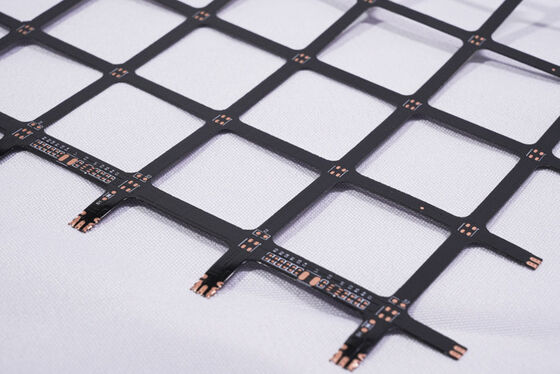

LED Esnek Ekran Ekranı FPC Esnek Basılı Devre Montajı LED Işıklandırma için

Ürün tanımı:

Ürün modeli:HQ051-1
Ürün Adı:LED esnek ekran FPC
Ürün özellikleri: Çift katmanlı devre kartı, iki taraflı siyah film, siyah metin, yüzeyi altınla kaplanmış

Ürün özellikleri:

1Esnek Pcb ve FPC Üreticisiyiz, farklı malzeme kalınlığı ve süreç gereksinimlerini özelleştirmek için ihtiyaçlarınıza göre LED ışık şeridi FPC,Dikkatli FPC,Renkli LED şerit FPC ve diğer tek LED esnek devre kartıÇift taraflı ve çok katmanlı.

2İyi esneklik ve bükülme direnci

Fabrikada profesyonel bir bükme testi var.

Ürünün kalitesini sağlamak için seri üretimden önce on binlerce bükme testi.

FPC tasarım parametreleri

Ana teknik parametreler:

1Boyutlar hakkında:

Kesinlik FPC: Maksimum boyut 240X500mm (limit250X500mm), ve minimum boyut için bir sınır yoktur. Rulo malzeme panosu: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Tahtada katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelerle diğer alanlarda kullanılır.
• Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı levhalar iki kat bakır folyo, artan vias ve oluşturulan iletken yollara sahiptir.Otomobil aletleri ve diğer ürünler.

3Lehim maskesinin rengi.

FPC'nin lehim maskesinin renkleri sarı, siyah ve beyaz. Sarı kullanmayı önerin, Sarı film çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğuna uygundur.Siyah film genellikle yüksek kaliteli veya ışık emici ürünlerde kullanılırBeyaz film, sarı filmle karşılaştırıldığında daha fazla beyaz kaplama tabakasına sahiptir ve genellikle yansıma gerektiren ürünlerde kullanılır.Işık armatürleri gibi., LED ekranları, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

• Hızlı FPC tek panel seçenekleri arasında 18um (0.5oz) ve 35um (1oz) bulunur;
• Kesinlik FPC çift katmanlı tahta 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı levhalar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5En az çizgi genişliği / çizgi aralığı

Normal koşullarda, zorluk ne kadar küçükse, kusur oranı o kadar yüksektir ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1- Danışmanlık

16 yıl FPC esnek devre kartı tasarımı ve Ar-Ge üretimine odaklanarak, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri,yeni ürünlerin geliştirilmesi ve ilgili teknik destek sağlamak.

2- Teklif.

Aynı tür teknolojinin, malzemelerin, gelişmiş teknolojinin örnek veya parti teklifleri, maliyetleri tasarruf etmek için müşteriler için büyük ölçüde fiyat imtiyazları.

3Mesleği:

Şirketimizin Almanya, Japonya, Tayvan ve diğer bölgelerinde gelişmiş ekipman ve üretim teknolojisi, profesyonel üretim, ölçek var.800'den fazla çalışanı ve 50 üst düzey teknik personel ile.

4.Tasarım

Müşterilere bir dizi uluslararası sistem sertifikasını tamamlamak için çözümler sunmak, substrat üretimi, kablolama, prensip tasarımı, kalıp, yama,Plug-in ve açık çelik ağlı tek durak servisi, 16 yıllık profesyonel ve teknik düzeyde, seçiminize ve güveninize layık.

5. Örnek Yapma

Biz FPC örnek yapım ve özelleştirme hizmetleri uzmanlaşmış, şirketin hızlı bir üretim hattı vardır, örneğin: esnek devreler panosu çift panel örnekleri 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat edin:

Bu sitedeki tüm fotoğraflar gerçektir. Işıktaki değişiklikler, çekim açısı ve ekran çözünürlüğü nedeniyle, gördüğünüz görüntü bazı dereceye kadar kromatik sapma gösterebilir.GongDong HongQi, Çin'de 16 yıllık bir geçmişi olan profesyonel bir devre kartı üreticisidir.Ürünlerimiz her yıl güncellenir ve yükseltilir ve her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanlaşırız.Lütfen bize ihtiyaçlarınızı söyleyin., profesyonel çözümler, altyapı üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve diğerlerini tek durak hizmetleri sunmanıza yardımcı olacağız.

Lütfen bize e-posta gönderin ve profesyonel satış ekibimizden size özel hizmet vereceğiz. Zaman ayırdığınız için teşekkürler.
