PCB kartı nasıl tasarlanır?

Biz meslek esnek basılı devreler kartı üreticileriyiz, FPC esnek devreler kartı, FPC esnek basılı devreler, HDI basılı devreler kartı, SMD LED ışık şeridi, COB led şeridi,PCB kartı tasarımı, esnek LED ekran, Elektronik PCB, basılı devreler, devreler kartları ve benzeri.

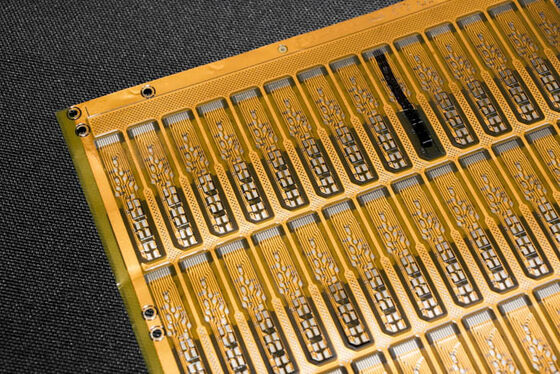

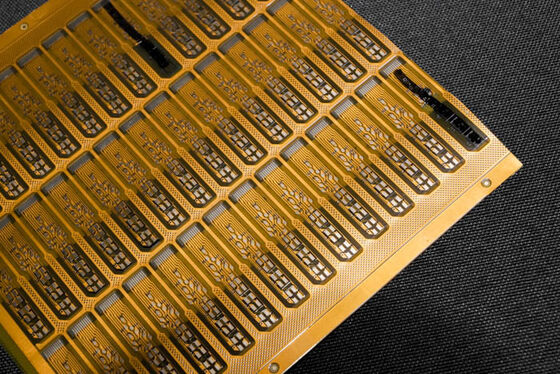

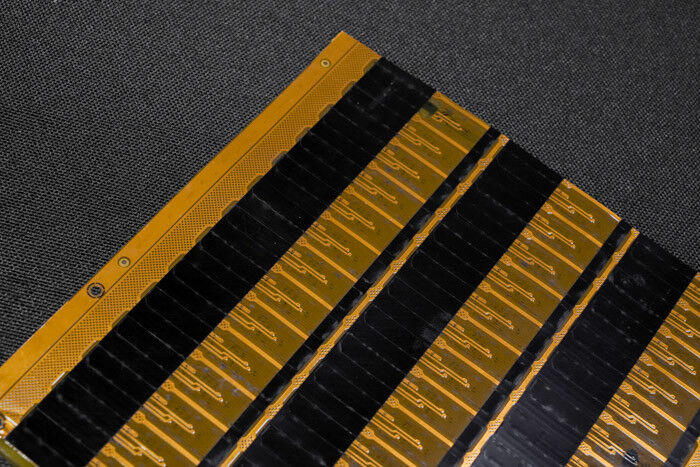

Özel hassaslıklı FPC Çift taraflı yüzey altın kaplama basılı devreler kuruluşu

Ürün tanımı:

Ürün modeli: HQ044
Ürün AdıHızlı FPC
Ürün özellikleri: Çifte katmanlı devre kartı, iki taraflı sarı film, beyaz metin, yüzey altın kaplama

Ürün özellikleri:

1Esnek Pcb ve FPC Üreticisiyiz, farklı malzeme kalınlığı ve süreç gereksinimlerini özelleştirmek için ihtiyaçlarınıza göre LED ışık şeridi FPC, hassas FPC,Renkli LED şerit FPC ve diğer tek LED esnek devre kartı, iki taraflı ve çok katmanlı.

2İyi esneklik ve bükülme direnci

Fabrikada profesyonel bir bükme testi var, her bir malzeme seri, seri üretimden önce on binlerce bükme testi ile ürün kalitesini sağlamak için.

FPC tasarım parametreleri

Ana teknik parametreler:

1Boyutlar hakkında:

Kesinlik FPC: Maksimum boyut 240X500mm (sınır 250X500mm) ve asgari boyut için bir sınır yoktur. Rulo malzeme panosu: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Tahtada katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelerle diğer alanlarda kullanılır.
• Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı levhalar iki kat bakır folyo, artan vias ve oluşturulan iletken yollara sahiptir.Otomobil aletleri ve diğer ürünler.

3Lehim maskesinin rengi.

FPC'nin lehim maskesinin renkleri sarı, siyah ve beyaz. Sarı kullanmayı önerin, Sarı film çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur.Siyah film genellikle yüksek kaliteli veya ışık emici ürünlerde kullanılır, arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filmle karşılaştırıldığında ek bir beyaz kaplama tabakasına sahiptir ve sıklıkla yansıma gerektiren ürünlerde kullanılır.Işık armatürleri gibi., LED ekranları, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

• Hızlı FPC tek panel seçenekleri arasında 18um (0.5oz) ve 35um (1oz) bulunur;
• Kesinlik FPC çift katmanlı tahta 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı levhalar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5En az çizgi genişliği / çizgi aralığı

Normal koşullarda, zorluk ne kadar küçükse, kusur oranı o kadar yüksektir ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1. Danışmanlık

   16 yıl FPC esnek devre kartı tasarımı ve Ar-Ge üretimine odaklanarak, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri,yeni ürünlerin geliştirilmesi ve ilgili teknik destek sağlamak.

2. Teklif

   Aynı tür teknolojinin, malzemelerin, gelişmiş teknolojinin örnek veya parti teklifleri, maliyetleri tasarruf etmek için müşteriler için büyük ölçüde fiyat imtiyazları.

3. Mesleği

   Şirketimizin Almanya, Japonya, Tayvan ve diğer bölgelerinde gelişmiş ekipman ve üretim teknolojisi, profesyonel üretim, ölçek var.800'den fazla çalışanı ve 50 üst düzey teknik personel ile.

4. Tasarım

   Müşterilere bir dizi uluslararası sistem sertifikasını tamamlamak için çözümler sunmak, substrat üretimi, kablolama, prensip tasarımı, kalıp, yama,Plug-in ve açık çelik ağlı tek durak servisi, 16 yıllık profesyonel ve teknik düzeyde, seçiminize ve güveninize layık.

5. Örnek Yapma

   Biz FPC örnek yapım ve özelleştirme hizmetleri uzmanlaşmış, şirketin hızlı bir üretim hattı vardır, örneğin: esnek devreler panosu çift panel örnekleri 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat edin:

Bu sitedeki tüm fotoğraflar gerçektir. Işıktaki değişiklikler, çekim açısı ve ekran çözünürlüğü nedeniyle, gördüğünüz görüntü bazı dereceye kadar kromatik sapma gösterebilir.GongDong HongQi, Çin'de 16 yıllık bir geçmişi olan profesyonel bir devre kartı üreticisidir.Ürünlerimiz her yıl güncellenir ve yükseltilir ve her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanlaşırız.Lütfen bize ihtiyaçlarınızı söyleyin., profesyonel çözümler, altyapı üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve diğerlerini tek durak hizmetleri sunmanıza yardımcı olacağız.

Lütfen bize e-posta atın ve profesyonel satış ekibimizden size özel hizmet vereceğiz.
