Özel Hassas FPC Çift Taraflı Yüzey Altın Kaplamalı Baskılı Devre Kartı Montajı

Ürün açıklaması:

Ürün modeli: HQ044
Ürün Adı: Hassas FPC

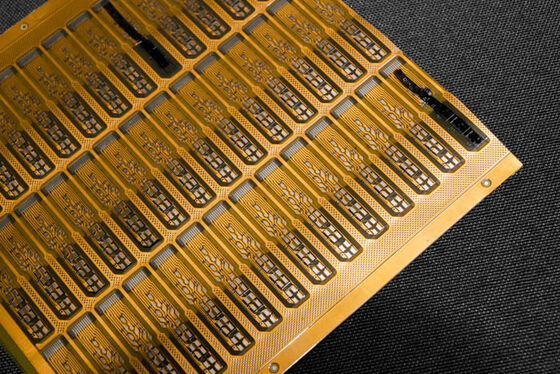

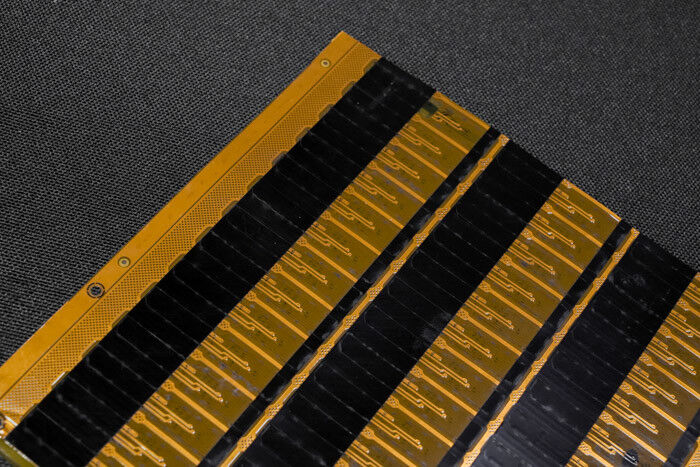

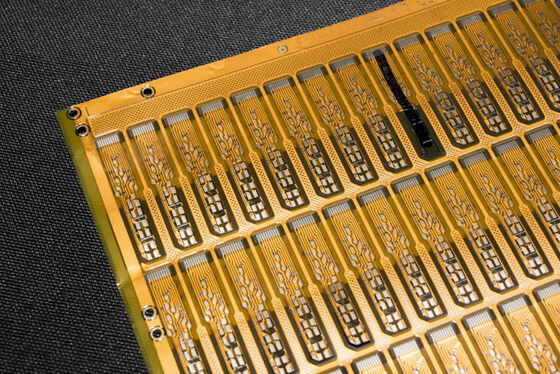

Ürün özellikleri: Çift katmanlı devre kartı, çift taraflı sarı film, beyaz metin, yüzey altın kaplama

Ürün özellikleri:

1.Esnek PCB ve FPC Üreticisiyiz, ihtiyaçlarınıza göre farklı malzeme kalınlığı ve işlem gereksinimlerine göre özelleştirilmiş LED ışık şeridi FPC, Hassas FPC, Renkli LED şerit FPC ve tek, çift taraflı ve çok katmanlı diğer LED esnek devre kartları.

2.İyi esneklik ve bükülme direnci

Fabrikada profesyonel bükülme test cihazı bulunmaktadır, her parti malzeme seri üretimden önce ürün kalitesini sağlamak için on binlerce bükülme testinden geçer.

FPC tasarım parametreleri

Ana teknik parametreler:

1.Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500mm'dir (sınır 250X500mm) ve minimum boyut sınırı yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki kat bakır folyoya, artırılmış deliklere ve oluşturulmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çoğu ürün için uygundur, örneğin çeşitli kablo ürünleri. Siyah film genellikle üst düzey veya ışık emici ürünlerde kullanılır, örneğin arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle yansıtma gerektiren ürünlerde kullanılır, örneğin aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;
• Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, ne kadar küçük olursa zorluk o kadar artar, hata oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1. Danışmanlık

   FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıllık odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlama.

2. Teklif

   Aynı tür teknoloji, malzeme, ileri teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşterilerin maliyetlerini büyük ölçüde tasarruf etmelerini sağlar.

3. Profesyonellik

   Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 kıdemli teknik omurga personeline sahiptir.

4. Tasarım

   Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunma, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize layıktır.

5. Numune Yapımı

   FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız, şirketimiz hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.
