PCB kartı nasıl tasarlanır?

Biz profesyonel esnek baskılı devre kartı üreticileriyiz, FPC esnek devre kartı, FPC esnek baskılı devre, HDI baskılı devre kartı, SMD led ışık şeridi, COB led şerit, PCB kartı tasarımı, esnek led ekran, Elektronik PCB, baskılı devre montajı, devre kartı montajı ve benzeri sağlayabiliriz.

Ürün açıklaması:

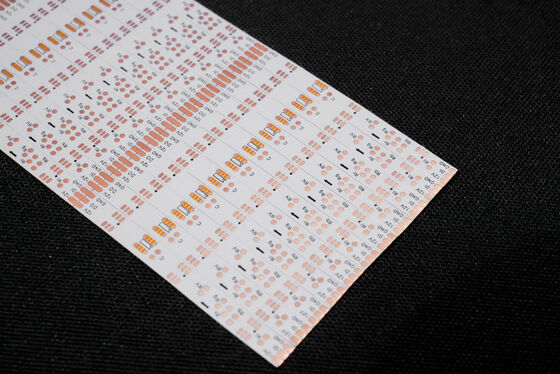

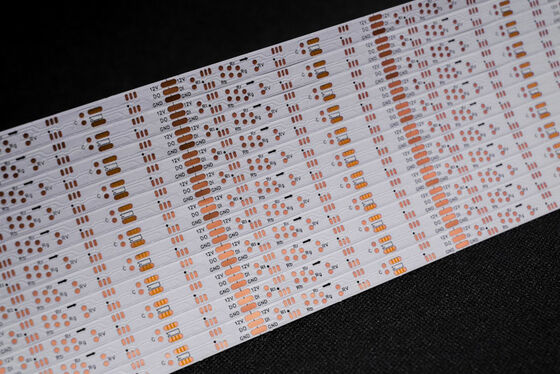

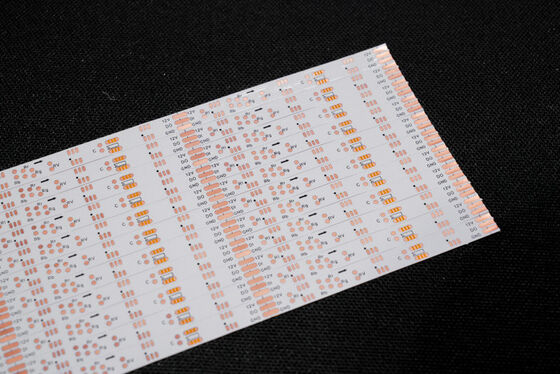

Ürün modeli:HQ036
Ürün Adı: LED ışık şeridi Kartı

Ürün özellikleri: Çift katmanlı devre kartı, çift taraflı beyaz film, siyah metin, OSP antioksidan

Ürün özellikleri:

1. Esnek PCB ve FPC Üreticisiyiz, ihtiyaçlarınıza göre farklı malzeme kalınlığı ve işlem gereksinimlerine göre özelleştirilmiş LED ışık şeridi FPC, Hassas FPC, Renkli LED şerit FPC ve tek, çift taraflı ve çok katmanlı diğer LED esnek devre kartları.

2. İyi esneklik ve bükülmeye karşı direnç

Fabrikada profesyonel bükme test cihazı bulunmaktadır, her parti malzeme geçmektedir

Ürün kalitesini sağlamak için seri üretimden önce on binlerce bükme testi.

FPC tasarım parametreleri

Ana teknik parametreler:

1. Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500mm'dir (limit 250X500mm) ve minimum boyut için bir sınır yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki katman bakır folyo, artırılmış delikler ve oluşturulmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çoğu ürün için uygundur, çeşitli kablo ürünleri gibi. Siyah film genellikle üst düzey veya ışık emici ürünlerde kullanılır, arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme göre ek bir beyaz kaplama katmanına sahiptir ve genellikle yansıma gerektiren ürünlerde kullanılır, aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;
• Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, ne kadar küçük olursa zorluk o kadar artar, hata oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1. Danışmanlık

FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıllık odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlama.

2. Teklif

Aynı tür teknoloji, malzeme, gelişmiş teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşterilerin maliyetlerini büyük ölçüde tasarruf etmek için.

3. Profesyonellik

Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 üst düzey teknik omurga personeline sahiptir.

4. Tasarım

Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunma, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize layıktır.

5. Numune Yapımı

FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız, şirketimiz hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma, çekim açısı ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz resimde bir dereceye kadar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir ve her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak ve diğer tek durak hizmetleri sunmanıza yardımcı olacağız.

lütfen çevrimiçi olarak veya E-posta ile bizimle iletişime geçin, profesyonel satış ekibimizden bire bir hizmet alacaksınız. Zamanınız için teşekkür ederiz.
