PCB kartı nasıl tasarlanır?
Biz profesyonel esnek baskılı devre kartı üreticileriyiz, FPC esnek devre kartı, FPC esnek baskılı devre, HDI baskılı devre kartı, SMD led ışık şeridi, COB led şeridi, PCB kartı tasarımı, esnek led ekran, Elektronik PCB, baskılı devre montajı, devre kartı montajı vb. sağlayabiliriz.

Çift Katmanlı Baskılı Devre Kartı Montajlı Özelleştirilebilir LED Işık Şeridi FPC

Ürün açıklaması:

Ürün modeli:HQ035

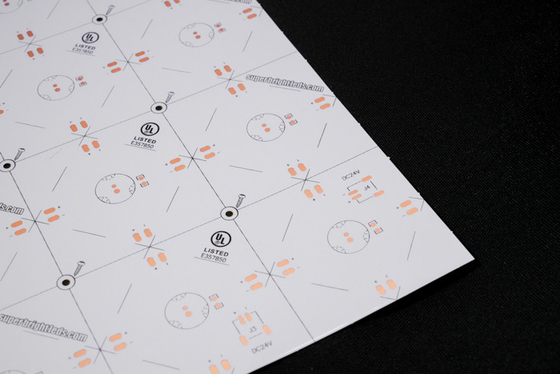

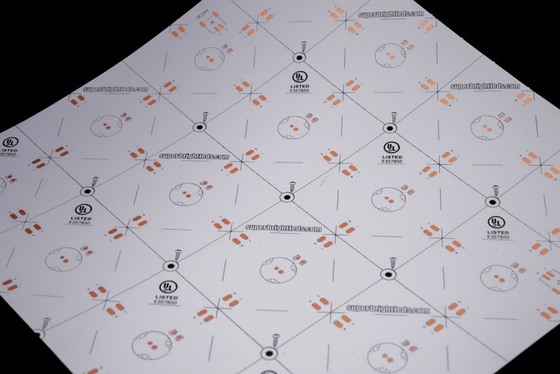

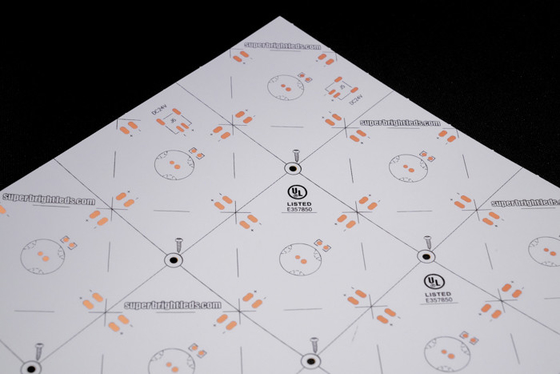

Ürün Adı: Panel ışıkları Kartı
Ürün özellikleri: Çift katmanlı devre kartı, çift taraflı beyaz film, siyah metin, yüzey OSP antioksidan

Ürün özellikleri:

1. İhtiyaçlarınıza göre farklı malzeme kalınlığı ve proses gereksinimlerini özelleştirmek için Esnek Pcb ve FPC Üreticisiyiz Panel ışıkları Kartı,LED ışık şeridi FPC, Hassas FPC, Renkli LED şerit FPC  ve diğer LED esnek devre kartı tek, çift taraflı ve Çok katmanlı.

2. İyi esneklik ve bükülmeye karşı direnç

Fabrika, profesyonel bir bükme test cihazına sahiptir, her malzeme partisi

Ürün kalitesini sağlamak için seri üretimden önce on binlerce bükme testi.

FPC tasarım parametreleri

Ana teknik parametreler:

1. Hakkında Boyutlar:

Hassas FPC: Maksimum boyut 240X500mm (limit250X500mm) olup, minimum boyut için bir sınır yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metredir.

2. Sayısı kart üzerindeki katmanlar Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik cihazlar ve nispeten basit devrelere sahip diğer alanlarda kullanılır.

• Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı kartlar iki bakır folyo katmanına, artan deliklere sahiptir ve iletken yollar oluşturur. Genellikle cep telefonları, otomotiv cihazları ve diğer ürünlerde kullanılırlar.
• 3. Lehim

maske rengi FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film, çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur. Siyah film, otomobiller, cep telefonları, LED ekranlar vb. gibi üst düzey veya ışığı emen ürünlerde yaygın olarak kullanılır. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb. gibi yansıma gerektiren ürünlerde sıklıkla kullanılır.

4. Bakır folyo kalınlığı

Hassas FPC tek panel seçenekleri arasında 18um (0.5oz) ve 35um (1oz) bulunur;

• Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.
• 5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, zorluk ne kadar küçükse, kusur oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1. Danışmanlık

Müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürünlerin geliştirilmesi ve ilgili teknik destek sağlamak için FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıl odaklanma.

2. Teklif

Aynı tür teknolojinin, malzemelerin, gelişmiş teknolojinin numune veya toplu alıntıları, müşterilerin maliyetlerden tasarruf etmesi için büyük ölçüde.

3. Meslek

Firmamız Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekarelik bir alanı kaplamakta, 800'den fazla çalışanı ve 50 kıdemli teknik omurga personeli bulunmaktadır.

4. Tasarım

Uluslararası sistem sertifikasyonunu sonuçlandırmak için müşterilere çözümler sağlayın, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak-çalıştır ve tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye çökelmesi, seçiminize ve güveninize layık.

5. Numune Yapımı

FPC numune yapımı ve özelleştirme hizmetleri konusunda uzmanız, şirket hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.
