Hassas FPC Uygulamaları İçin Yangın Korumalı Seviye V0 Çift Katmanlı Esnek Baskılı Devre Kartı

Name: Hassas FPC Uygulamaları İçin Yangın Korumalı Seviye V0 Çift Katmanlı Esnek Baskılı Devre Kartı
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ024
Availability: InStock

Marka Adı:	HONGQI
Model Numarası:	HQ024
Moq:	500 adet.
fiyat:	Anlaşılabilir
Teslim Zamanı:	pazarlık edilebilir
Ödeme Şartları:	L/C,D/A,T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

UL E477885 IATF16949 GB/T13485

Yalıtım Malzemesi:

organik reçine

Temel Malzemeler:

Bakır

Katman Sayısı::

Çift Taraflı

Yalıtım tabakası kalınlığı::

ince tabak

İşleme Teknolojisi:

haddelenmiş folyo

Alev geciktirici özellikler::

Yangın Koruma Seviyesi V0

Plaka kalınlığı:

0,25 mm±0,05

Pazarlama Yöntemi:

Fabrika Doğrudan Satışları

Yalıtım Reçinesi:

Polimid reçine (PI)

Yalıtım Kalınlığı:

geleneksel tahta

Diğer Hizmetler:

özelleştirilmiş hizmetleri destekleyin

Mekanik sertlik::

Esnek

uygulama alanı:

Tıbbi ekipman, güzellik ve sağlık, cep telefonları, otomotiv enstrümanları ve LED aydınlatma, iletiş

Ambalaj bilgileri:

Güçlü Kağıt kutularla paketlenmiştir

Yetenek temini:

Ayda 100000 adet

Vurgulamak:

Çift katmanlı elektronik basılı devreler

Elektronik Basılı Devre Tablosu Hassasiyeti

PCB Montajı

Ürün Tanımı

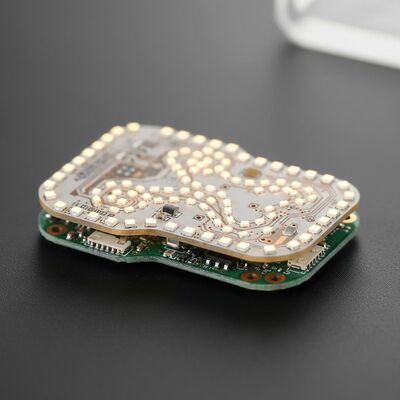

Çift Katmanlı Elektronik Baskılı Devre Kartı LED Işık Hassas FPCB Montajı

Profesyonel esnek baskılı devre kartı üreticileri olarak, FPC esnek devre kartları, HDI baskılı devre kartları, SMD LED ışık şeritleri, COB LED şeritleri, PCB kartı tasarımı, esnek LED ekranlar, elektronik PCB, baskılı devre montajı ve devre kartı montajı hizmetleri dahil olmak üzere kapsamlı FPC çözümleri sunuyoruz.

Ürün Özellikleri

Ürün Modeli: HQ024

Ürün Adı: Hassas FPC

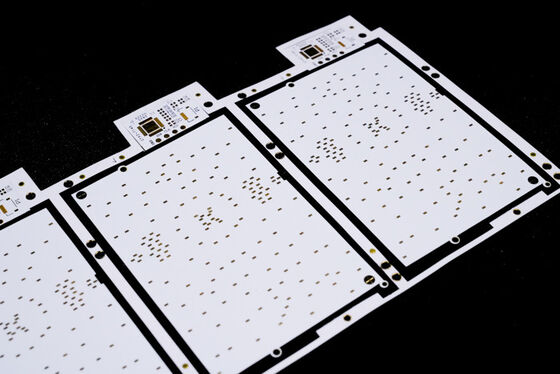

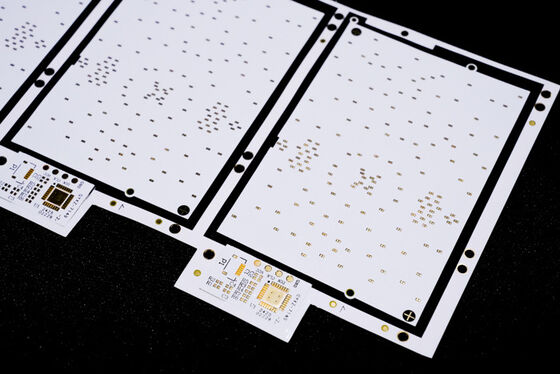

Ürün Özellikleri: Çift katmanlı devre kartı, çift taraflı beyaz film, beyaz metin, yüzey altın kaplama

Farklı malzeme kalınlığı ve işlem gereksinimleriyle özelleştirilebilir Esnek PCB ve FPC üretimi
Mükemmel esneklik ve bükülme direnci - her parti, seri üretimden önce on binlerce bükülme testinden geçer

FPC Tasarım Parametreleri

Boyutlar

Hassas FPC: Maksimum boyut 240×500mm (limit 250×500mm), minimum boyut sınırı yok. Rulo malzeme kartı: maksimum genişlik 240mm, maksimum uzunluk 100 metre.

Katman Sayısı

Tek katmanlı kart: Basit yapı, endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer uygulamalar için idealdir
Çift taraflı kartlar: Artırılmış delikler ve oluşmuş iletken yollara sahip iki katman bakır folyo içerir, yaygın olarak cep telefonları, otomotiv aletleri ve diğer gelişmiş ürünlerde kullanılır

Lehim Maskesi Renk Seçenekleri

Renk	Uygulamalar
Sarı	Çeşitli kablo ürünleri dahil çoğu ürün için uygundur

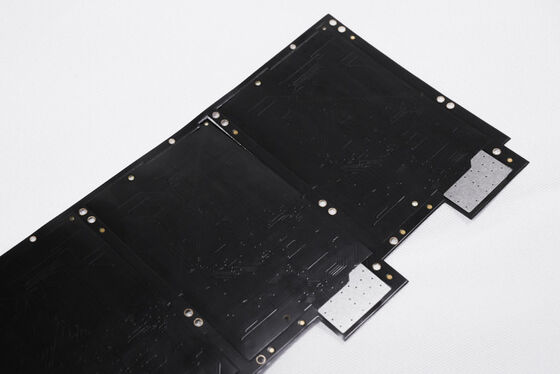

Siyah	Otomobiller, cep telefonları, LED ekranlar gibi üst düzey veya ışık emici ürünlerde yaygın olarak kullanılır
Beyaz	Aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri gibi yansıma gerektiren ürünler için ideal olan ek beyaz kaplamaya sahiptir

Bakır Folyo Kalınlığı

Kart Tipi	Kalınlık Seçenekleri
Hassas FPC Tek Panel	18um (0.5oz), 35um (1oz)
Hassas FPC Çift Katmanlı Kart	12um (0.33oz), 18um (0.5oz), 35um (1oz)
Normal FPC Tek Panel	18um, 25um, 35um (1oz), 50um
Normal FPC Çift Katmanlı Kartlar	18-25um, 25-25um, 35-35um, 35-70um

Minimum Hat Genişliği/Hat Aralığı

Genellikle en az 3mil kullanılması önerilir, çünkü daha küçük boyutlar zorluğu ve hata oranlarını artırır.

Hizmet Süreci

Danışmanlık

FPC esnek devre kartı tasarımı ve Ar-Ge üretiminde 16 yıllık uzmanlık, kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve teknik destek sunar.

Teklif

Gelişmiş süreçleri kullanarak müşteri maliyetlerini önemli ölçüde azaltan numuneler veya parti üretimi için rekabetçi fiyatlandırma, aynı teknoloji ve malzemelerle.

Profesyonel Üretim

Almanya, Japonya ve Tayvan bölgelerinden gelen gelişmiş ekipmanlar ve profesyonel üretim yetenekleri. 20.000 metrekarelik tesisimizde 50 kıdemli teknik uzman dahil olmak üzere 800'den fazla personel istihdam edilmektedir.

Tasarım Hizmetleri

Uluslararası sistem sertifikalı kapsamlı çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp oluşturma, SMT, delikli bileşenler ve şablon açma hizmetleri sunar.

Numune Üretimi

Hızlandırılmış üretim hatlarıyla özel FPC numune üretimi ve özelleştirme hizmetleri - çift katmanlı esnek devre kartı numuneleri 5-7 gün içinde tamamlanır.

Sertifikalar ve Onurlar

Lütfen Dikkat: Tüm fotoğraflar gerçektir. Aydınlatma, çekim açıları ve ekran çözünürlüğü farklılıkları nedeniyle küçük renk farklılıkları olabilir. GongDong HongQi, Çin'de 16 yıllık deneyime sahip profesyonel bir devre kartı üreticisidir. Ürünlerimizi her yıl sürekli olarak güncelliyor ve yükseltiyoruz ve FPC numune üretimi ve özelleştirme hizmetlerinde uzmanız. Alt tabaka üretimi, kablolama, prensip tasarımı, kalıp oluşturma, SMT, delikli bileşenler ve kapsamlı tek duraklı hizmetler dahil olmak üzere profesyonel çözümler için gereksinimlerinizle bize ulaşın.

Etiketler:

Elektronik basılı devre kartı

esnek FPC

çift taraflı FPC
