Çift Taraflı FPC 24V Elektronik Baskılı Devre Kartı Montajı

Ürün açıklaması:

Ürün modeli:HQ013

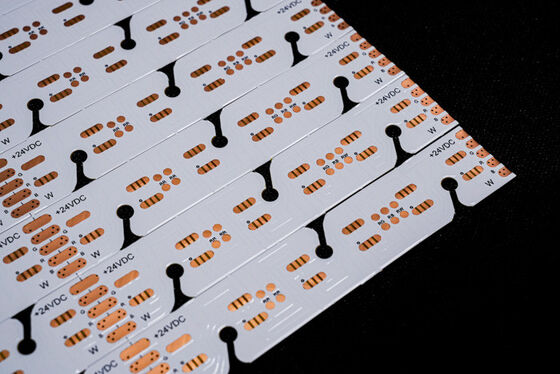

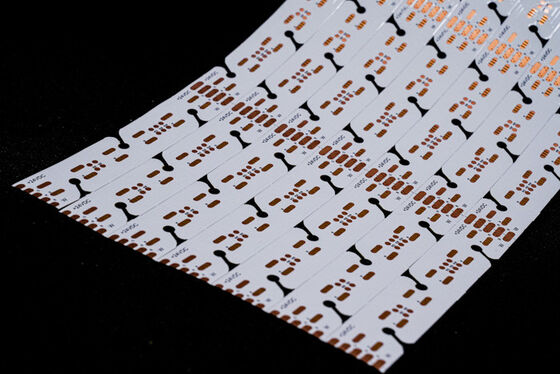

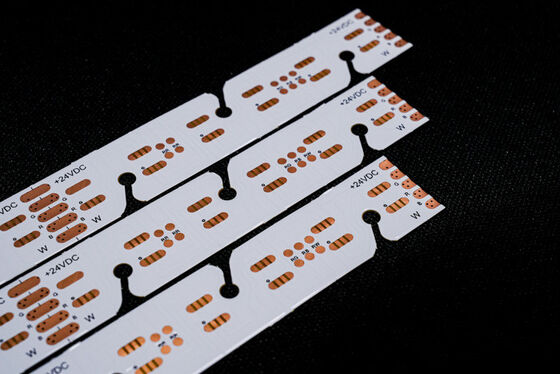

Ürün Adı: S tipi renkli ışık FPC;
Ürün özellikleri: Çift katmanlı kart, çift taraflı film kaplama, beyaz tahta, siyah metin, OSP antioksidan

Ürün özellikleri:

1. Biz Esnek PCB ve FPC Üreticisiyiz, ihtiyaçlarınıza göre farklı malzeme kalınlığı ve işlem gereksinimlerini özelleştiriyoruz Renkli LED şerit FPC, baskılı devre kartı montajı ve diğer elektronik baskılı devre kartı, tek ve çift taraflı LED esnek devre kartı.

2. İyi esneklik ve bükülmeye karşı direnç

Fabrikada profesyonel bir bükme test cihazı bulunmaktadır, her parti malzeme

Kitle üretimi öncesinde on binlerce bükme testinden geçerek ürün kalitesini garanti eder.

FPC tasarım parametreleri

Ana teknik parametreler:

1. Hakkında Boyutlar:

Hassas FPC: Maksimum boyut 240X500mm (limit 250X500mm) ve minimum boyut sınırı yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Sayı of karttaki katmanlar

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek taraflı FPC'ye kıyasla, çift taraflı kartlar iki kat bakır folyoya, artırılmış deliklere ve oluşturulmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılır.

3. Lehim maske rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çoğu ürün için uygundur, çeşitli kablo ürünleri gibi. Siyah film genellikle üst düzey veya ışık emici ürünlerde kullanılır, arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme göre ek bir beyaz kaplama katmanına sahiptir ve genellikle yansıtma gerektiren ürünlerde kullanılır, aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;
• Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, ne kadar küçük olursa zorluk o kadar artar, hata oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1. Danışmanlık

16 yıllık FPC esnek devre kartı tasarımı ve Ar-Ge üretimine odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlama.

2. Teklif

Aynı tür teknoloji, malzeme, gelişmiş teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşterilerin maliyetlerini büyük ölçüde düşürmek.

3. Profesyonellik

Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 kıdemli teknik omurga personeline sahiptir.

4. Tasarım

Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunma, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, eklenti ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize layıktır.

5. Numune Yapımı

FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız, şirket hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift katmanlı numuneler 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma, çekim açısı ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz resimde bir dereceye kadar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir. Her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, eklenti ve diğer tek durak hizmetleri sunmanıza yardımcı olacağız.

lütfen bizimle çevrimiçi iletişime geçin veya bize E-posta gönderin, ve profesyonel satış ekibimizden bire bir hizmet sunacağız.Zaman ayırdığınız için teşekkür ederiz.
