2025 LED Şerit Esnek Devre Kartı 75 Işık Vuruşu Çift Katmanlı Kart FPCB

Ürün açıklaması:

Ürün modeli:HQ30145
Ürün Adı: Esnek LED Şerit Devre Kartı
Ürün özellikleri:2025-75leds/ADET-6.8*501.5-12V

Çift taraflı beyaz film Siyah Karakter OSP Antioksidanlı çift katmanlı kart

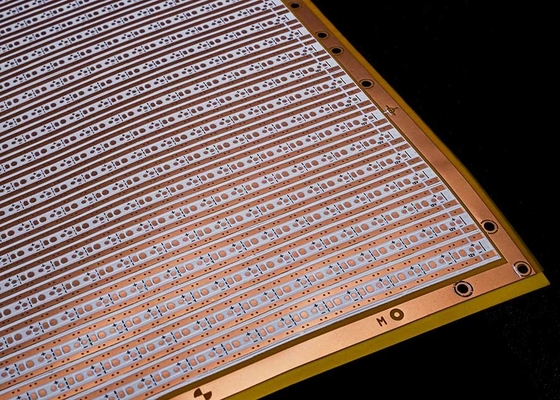

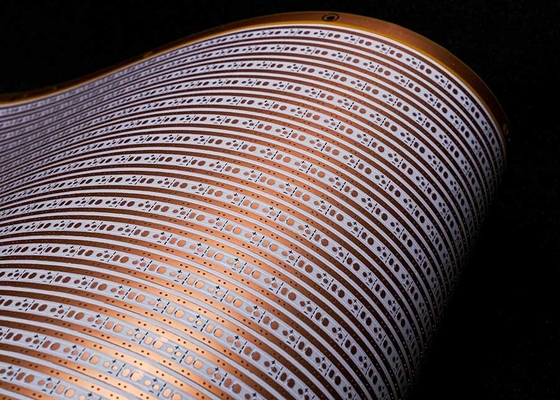

Ürün özellikleri:2025LED Şerit Esnek Devre Kartı, parça başına 75 ışık vuruşu, boyut:6.8*501.5mm,12V çift taraflı Kart beyaz film FPCB

FPC tasarım parametreleri

Ana teknik parametreler:

1.Hakkında Boyutlar:

Hassas FPC: Maksimum boyut 240X500mm'dir (sınır 250X500mm) ve minimum boyut için bir sınır yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metredir.

2. Sayısı katman kartta

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik cihazlar ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı kartlar iki bakır folyo katmanına, artırılmış deliklere sahiptir ve iletken yollar oluşturur. Genellikle cep telefonları, otomotiv cihazları ve diğer ürünlerde kullanılırlar.

3. Lehim maske rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film, çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur. Siyah film, otomobiller, cep telefonları, LED ekranlar vb. gibi üst düzey veya ışığı emen ürünlerde yaygın olarak kullanılır. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb. gibi yansıma gerektiren ürünlerde kullanılır.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri arasında 18um (0.5oz) ve 35um (1oz) bulunur;
• Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, zorluk ne kadar küçükse, kusur oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1.Danışmanlık

Müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürünlerin geliştirilmesi ve ilgili teknik destek sağlamak için FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıl odaklanma.

2.Teklif

Aynı tür teknolojinin, malzemelerin, gelişmiş teknolojinin numune veya toplu alıntıları, müşterilerin maliyetlerden tasarruf etmesi için büyük ölçüde.

3.Meslek

Firmamız Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekarelik bir alanı kaplamaktadır, 800'den fazla çalışanı ve 50 kıdemli teknik omurga personeli bulunmaktadır.

4.Tasarım

Uluslararası sistem sertifikasyonunu sonuçlandırmak için müşterilere çözümler sağlayın, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak-çıkar ve açık çelik ağ tek elden hizmet sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize layık.

5.Numune Yapımı

FPC numune yapımı ve özelleştirme hizmetleri konusunda uzmanız, şirket hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.
