Yüksek Kaliteli FPCB Uygulamaları için OSP Antioksidanlı Çift Katmanlı 12V Esnek LED Şerit Devre Kartı

Name: Yüksek Kaliteli FPCB Uygulamaları için OSP Antioksidanlı Çift Katmanlı 12V Esnek LED Şerit Devre Kartı
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ30145
Availability: InStock

Marka Adı:	HONGQI
Model Numarası:	HQ30145
Moq:	500 adet.
fiyat:	Anlaşılabilir
Teslim Zamanı:	8-15 iş günü
Ödeme Şartları:	L/C,D/A,T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

UL E477885 IATF16949 GB/T13485

Yalıtım Malzemesi:

Ambalaj bilgileri:

Güçlü Kağıt kutularla paketlenmiştir

Yetenek temini:

Ayda 100000 adet

Vurgulamak:

LED şeridi için FPCB tablosu

LED 2025 için FPCB tablosu

Ürün Tanımı

2025 LED Şerit Esnek Devre Kartı 75 Işık Atımlı Çift Katmanlı Kart FPCB

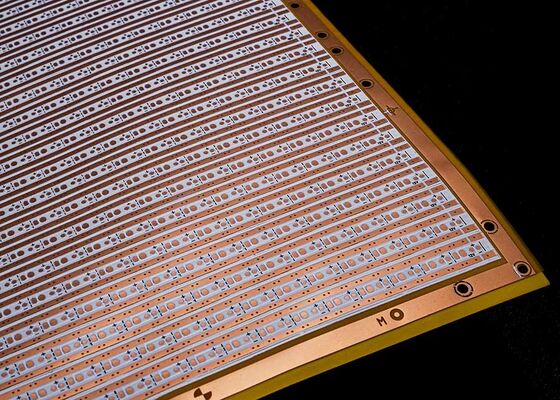

Yüksek Kaliteli FPCB Uygulamaları için OSP Antioksidanlı Çift Katmanlı 12V Esnek LED Şerit Devre Kartı 0

Ürün açıklaması:

Ürün modeli:HQ30145
Ürün Adı: Esnek LED Şerit Devre Kartı
Ürün özellikleri:2025-75leds/PCS-6.8*501.5-12V
Çift katmanlı kart, çift taraflı beyaz film Siyah Karakter OSP Antioksidanlı
Ürün özellikleri:2025LED Şerit Esnek Devre Kartı, parça başına 75 ışık atımı, boyut: 6.8*501.5mm, 12V çift taraflı Kart beyaz film FPCB

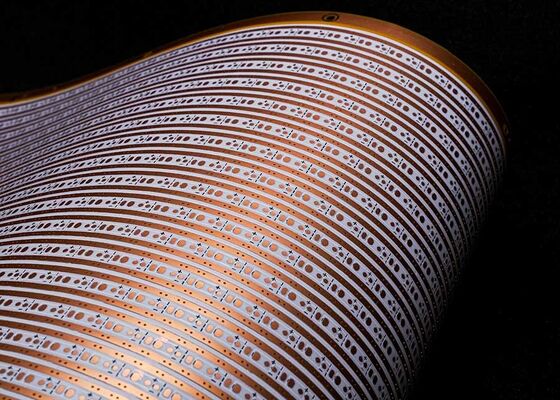

Yüksek Kaliteli FPCB Uygulamaları için OSP Antioksidanlı Çift Katmanlı 12V Esnek LED Şerit Devre Kartı 1

FPC tasarım parametreleri

Ana teknik parametreler:

1. Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500mm'dir (limit 250X500mm) ve minimum boyut sınırı yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı

Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik cihazlar ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki katman bakır folyoya, artırılmış deliklere ve oluşmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur. Siyah film genellikle yüksek kaliteli veya ışık emici ürünlerde kullanılır, örneğin arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle yansıtma gerektiren ürünlerde kullanılır, örneğin aydınlatma armatürleri, LED ekranlar, medikal güzellik ürünleri vb.

4. Bakır folyo kalınlığı

Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;
Hassas FPC çift katmanlı kart 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, ne kadar küçük olursa zorluk o kadar artar, hata oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.
Yüksek Kaliteli FPCB Uygulamaları için OSP Antioksidanlı Çift Katmanlı 12V Esnek LED Şerit Devre Kartı 5

Hizmet süreci

1. Danışmanlık

FPC esnek devre kartı tasarımı ve Ar-Ge üretiminde 16 yıllık odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlamak.

2. Teklif

Aynı tür teknoloji, malzeme, gelişmiş teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşterilerin maliyetlerini büyük ölçüde tasarruf etmek.

3. Profesyonellik

Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 kıdemli teknik omurga personeline sahiptir.

4. Tasarım

Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunmak, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize layıktır.

5. Numune Üretimi

FPC numune üretimi ve özelleştirme hizmetlerinde uzmanız, şirketimiz hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift katmanlı numuneler 5-7 gün içinde tamamlanabilir.

Yüksek Kaliteli FPCB Uygulamaları için OSP Antioksidanlı Çift Katmanlı 12V Esnek LED Şerit Devre Kartı 10

Sertifikalar ve Onurlar

Yüksek Kaliteli FPCB Uygulamaları için OSP Antioksidanlı Çift Katmanlı 12V Esnek LED Şerit Devre Kartı 16

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz resimde bir dereceye kadar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir. Her türlü FPC numune üretimi ve özelleştirme hizmetlerinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve diğer tek durak hizmetleri sağlamanıza yardımcı olacağız.
lütfen çevrimiçi olarak bizimle iletişime geçin veya bize e-posta gönderin, profesyonel satış ekibimizden bire bir hizmet alacaksınız. Zamanınız için teşekkür ederiz.
