Ürün açıklaması:

Ürün modeli:HQ30140

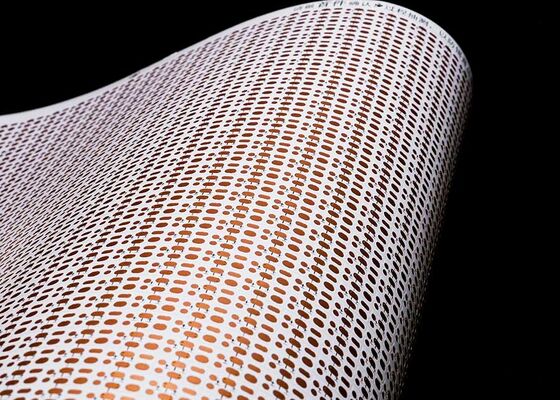

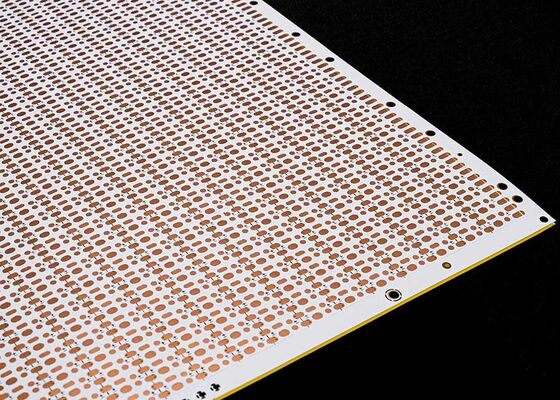

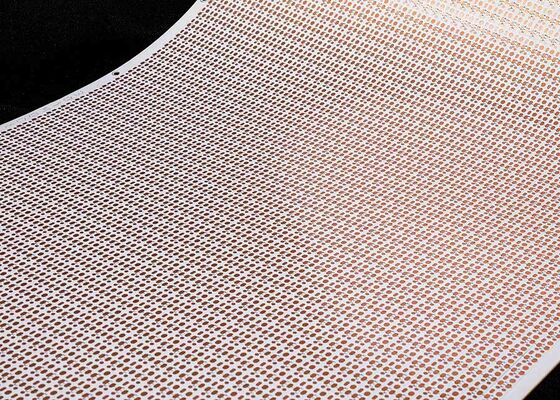

Ürün Adı: Esnek Şerit LED Devre Kartı

Ürün özellikleri:2835-60leds/PCS-5*503-5V

Çift taraflı beyaz filmli çift katmanlı kart Siyah Karakter OSP Antioksidan

Ürün teknik özellikleri:2835 Şerit LED Esnek Devre Kartı, parça başına 60 LED/ışık noktası, boyut: 5*503 mm, 5V çift taraflı kart beyaz film FPCB

FPC tasarım parametreleri

1. Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500 mm'dir (limit 250X500 mm) ve minimum boyut için herhangi bir sınır yoktur. Rulo malzeme kartı: maksimum genişlik 240, maksimum uzunluk 100 metre.

2. Kart üzerindeki katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik cihazlar ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı kartlar iki kat bakır folyoya, artırılmış geçiş deliklerine (via) ve oluşturulmuş iletken yollara sahiptir. Genellikle cep telefonlarında, otomotiv göstergelerinde ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir; sarı film çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur. Siyah film genellikle otomobiller, cep telefonları, LED ekranlar vb. gibi üst düzey veya ışık emici ürünlerde kullanılır. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle aydınlatma armatürleri, LED ekranlar, tıbbi estetik ürünleri vb. gibi yansıtma gerektiren ürünlerde kullanılır.

4. Bakır folyo kalınlığı

• Hassas FPC tek taraflı panel seçenekleri arasında 18um (0,5oz) ve 35um (1oz) bulunur;
• Hassas FPC çift katmanlı kart 12um (0,33oz), 18um (0,5oz) ve 35um (1oz) arasından seçilebilir.
• Normal FPC tek taraflı panel için 18um/25um/35um (1oz)/50um seçilebilir;
• Normal FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği / hat aralığı

Normal şartlar altında, boyut küçüldükçe hata oranı artar ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1. 1. Danışmanlık

   Müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik desteği sağlamak amacıyla FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıllık odaklanma.

2. 2. Teklif

   Müşterilerin maliyetlerden büyük ölçüde tasarruf etmesini sağlamak için aynı teknoloji ve malzeme türünde numune veya toplu fiyat teklifi, gelişmiş teknoloji, uygun fiyatlar.

3. 3. Uzmanlık

   Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipmanlara ve üretim teknolojisine, profesyonel üretime ve geniş bir ölçeğe sahiptir. Fabrikamız, 800'den fazla çalışanı ve 50 kıdemli teknik çekirdek personeli ile yaklaşık 20.000 metrekarelik bir alanı kaplamaktadır.

4. 4. Tasarım

   Bir dizi uluslararası sistem sertifikasyonunu sonuçlandırmak için müşterilere çözümler sunar; alt tabaka üretimi, kablolama, şematik tasarım, kalıp, SMD dizgi, DIP montaj ve çelik elek açma tek elden hizmet sağlayabilir. 16 yıllık profesyonel ve teknik birikim, seçiminiz ve güveniniz için değerdir.

5. 5. Numune Üretimi

   FPC numune üretimi ve özelleştirme hizmetlerinde uzmanız; şirketimiz hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.
