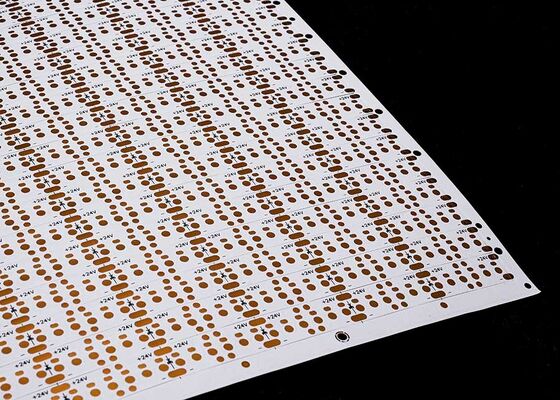

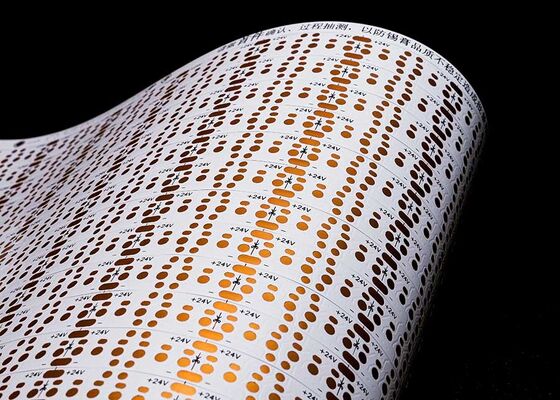

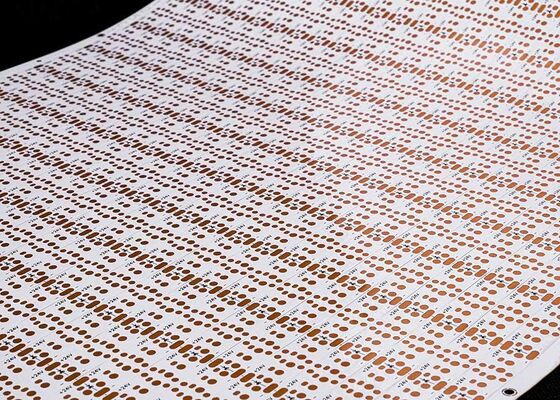

2835 LED Şerit Esnek Devre Kartı 120 Işık Atımlı Çift Katman 24V FPCB

Ürün Açıklaması:

Ürün Modeli: HQ30125
Ürün Adı: Esnek LED Şerit Devre Kartı
Ürün Özellikleri: 2835-120LED ADET-10*502.5-24V FPCB

Çift katmanlı kart, çift taraflı beyaz film Siyah Karakter OSP Antioksidan

Ürün Özellikleri: 2835 LED Şerit Esnek Devre Kartı, parça başına 120 ışık atımı, boyut: 10*502.5mm, 24V çift taraflı Kart beyaz film FPCB

FPC tasarım parametreleri

Ana Teknik Parametreler:

1. Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500mm'dir (limit 250X500mm) ve minimum boyut için sınır yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki kat bakır folyoya, artırılmış deliklere ve oluşmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çoğu ürün için uygundur, çeşitli kablo ürünleri gibi. Siyah film genellikle üst düzey veya ışık emici ürünlerde kullanılır, arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle yansıtma gerektiren ürünlerde kullanılır, aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;
• Hassas FPC çift katmanlı kart 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, ne kadar küçük olursa zorluk o kadar artar, hata oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet Süreci

1. Danışmanlık
   FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıl odaklanarak, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlamak.
2. Teklif
   Aynı tür teknoloji, malzeme, gelişmiş teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşterilerin maliyetlerini büyük ölçüde azaltmak.
3. Profesyonellik
   Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 kıdemli teknik omurga personeline sahiptir.
4. Tasarım
   Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunmak, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçim ve güveninize layıktır.
5. Numune Üretimi
   FPC numune üretimi ve özelleştirme hizmetlerinde uzmanız, şirket hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift katmanlı numuneler 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma, çekim açısı ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz resimde bir dereceye kadar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir ve her türlü FPC numune üretimi ve özelleştirme hizmetlerinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve diğer tek durak hizmetleri sağlamanıza yardımcı olacağız.

lütfen çevrimiçi olarak bizimle iletişime geçin veya bize E-posta gönderin, profesyonel satış ekibimizden bire bir hizmet alacaksınız. Zamanınız için teşekkür ederiz.
