2835 LED Çizgi Esnek Devre Tablosu 120Light Beats Çift Katman 24V FPCB

Ürün tanımı:

Ürün modeli: HQ30125
Ürün AdıEsnek LED Çizgi Devre Kartı
Ürün özellikleri: 2835-120LEDS PCS-10*502.5-24V FPCB

Çift katmanlı karton iki taraflı beyaz filmle Siyah Karakter OSP Antioksidan

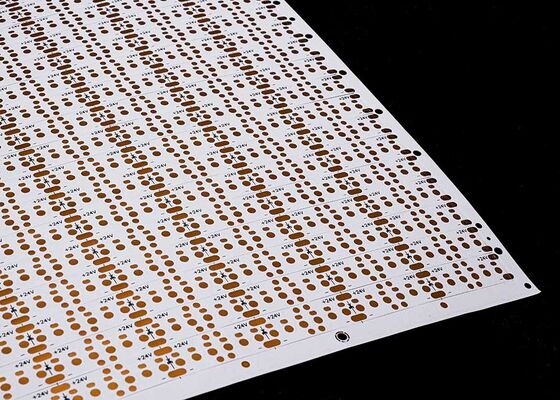

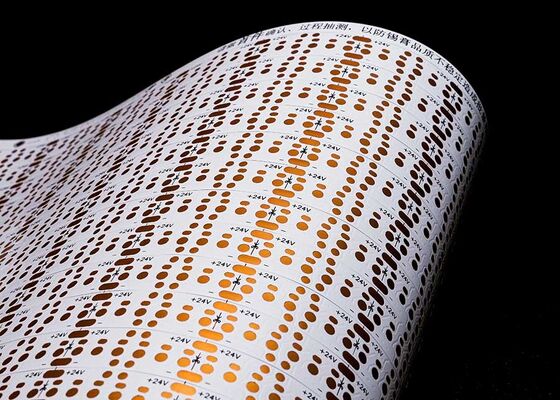

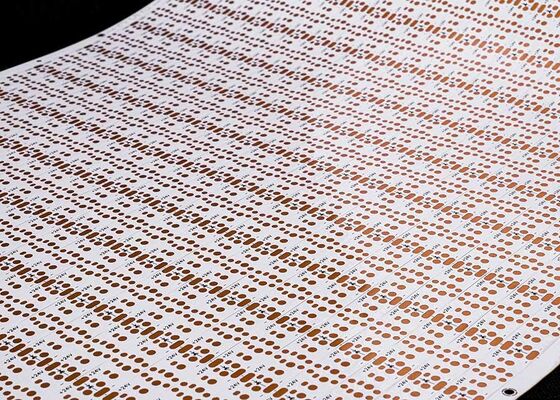

Ürün özellikleri:2835 LED Çizgi Esnek Devre Kartı, parça başına 120 ışık atışı, boyutu:10 * 502.5mm, 24V iki taraflı Kart beyaz film FPCB

FPC tasarım parametreleri

Ana teknik parametreler:

1Boyutlar hakkında:

Kesinlik FPC: Maksimum boyut 240X500mm (sınır 250X500mm) ve asgari boyut için bir sınır yoktur. Rulo malzeme panosu: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Tahtada katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelerle diğer alanlarda kullanılır.
• Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı levhalar iki kat bakır folyo, artan vias ve oluşturulan iletken yollara sahiptir.Otomobil aletleri ve diğer ürünler.

3Lehim maskesinin rengi.

FPC'nin lehim maskesinin renkleri sarı, siyah ve beyaz. Sarı kullanmayı önerin, Sarı film çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur.Siyah film genellikle yüksek kaliteli veya ışık emici ürünlerde kullanılır, arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filmle karşılaştırıldığında ek bir beyaz kaplama tabakasına sahiptir ve sıklıkla yansıma gerektiren ürünlerde kullanılır.Işık armatürleri gibi., LED ekranları, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

• Hızlı FPC tek panel seçenekleri arasında 18um (0.5oz) ve 35um (1oz) bulunur;
• Kesinlik FPC çift katmanlı tahta 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı levhalar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5En az çizgi genişliği / çizgi aralığı

Normal koşullarda, zorluk ne kadar küçükse, kusur oranı o kadar yüksektir ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1. Danışmanlık
   16 yıl FPC esnek devre kartı tasarımı ve Ar-Ge üretimine odaklanarak, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri,yeni ürünlerin geliştirilmesi ve ilgili teknik destek sağlamak.
2. Teklif
   Aynı tür teknolojinin, malzemelerin, gelişmiş teknolojinin örnek veya parti teklifleri, maliyetleri tasarruf etmek için müşteriler için büyük ölçüde fiyat imtiyazları.
3. Mesleği
   Şirketimizin Almanya, Japonya, Tayvan ve diğer bölgelerinde gelişmiş ekipman ve üretim teknolojisi, profesyonel üretim, ölçek var.800'den fazla çalışanı ve 50 üst düzey teknik personel ile.
4. Tasarım
   Müşterilere bir dizi uluslararası sistem sertifikasını tamamlamak için çözümler sunmak, substrat üretimi, kablolama, prensip tasarımı, kalıp, yama,Plug-in ve açık çelik ağlı tek durak servisi, 16 yıllık profesyonel ve teknik düzeyde, seçiminize ve güveninize layık.
5. Örnek Yapma
   Biz FPC örnek yapım ve özelleştirme hizmetleri uzmanlaşmış, şirketin hızlı bir üretim hattı vardır, örneğin: esnek devreler panosu çift panel örnekleri 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat edin:

Bu sitedeki tüm fotoğraflar gerçektir. Işıktaki değişiklikler, çekim açısı ve ekran çözünürlüğü nedeniyle, gördüğünüz görüntü bazı dereceye kadar kromatik sapma gösterebilir.GongDong HongQi, Çin'de 16 yıllık bir geçmişi olan profesyonel bir devre kartı üreticisidir.Ürünlerimiz her yıl güncellenir ve yükseltilir ve her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanlaşırız.Lütfen bize ihtiyaçlarınızı söyleyin., profesyonel çözümler, altyapı üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve diğerlerini tek durak hizmetleri sunmanıza yardımcı olacağız.

Lütfen bize e-posta atın ve profesyonel satış ekibimizden size özel hizmet vereceğiz.
