Ürün Açıklaması:

Ürün modeli:HQ30152

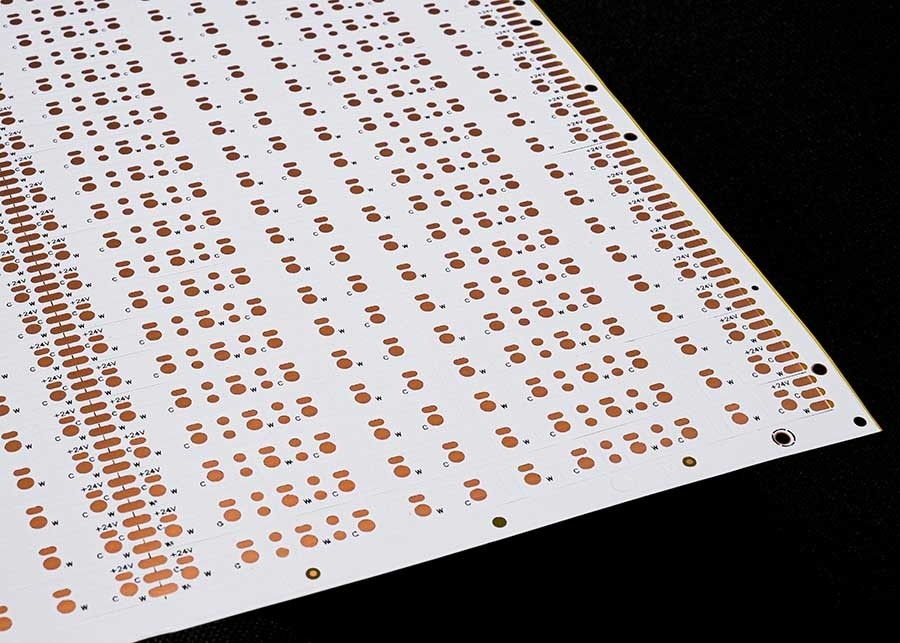

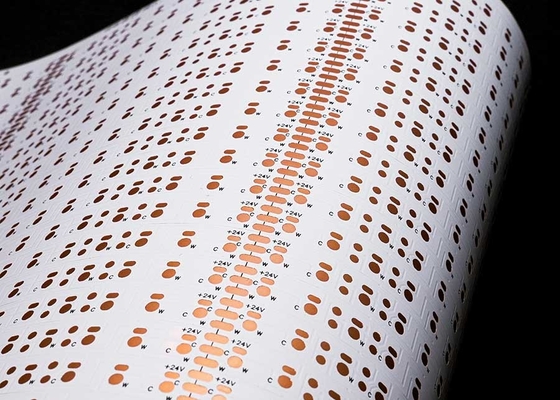

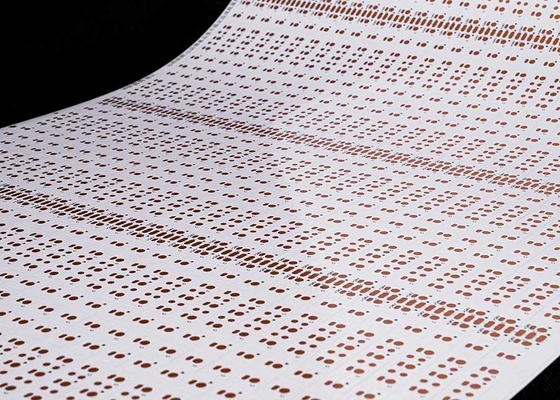

Ürün Adı: Esnek LED Şerit Devre Kartı

Ürün özellikleri: Çift taraflı beyaz filmli çift katmanlı levha Siyah Karakterli OSP Antioksidan

Ürün özellikleri:2835-60led/PCS,8*503MM,24V çift taraflı Kart beyaz film FPCB

FPC tasarım parametreleri

Ana teknik parametreler:

1. Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500 mm'dir (limit 250X500 mm) ve minimum boyutta herhangi bir sınır yoktur. Rulo malzeme panosu: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Tahtadaki katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrolde, elektronik cihazlarda ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı kartlar iki katman bakır folyoya, artırılmış yollara ve oluşturulmuş iletken yollara sahiptir. Genellikle cep telefonlarında, otomotiv aletlerinde ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanmanızı öneririz, Sarı film, çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur. Siyah film genellikle arabalar, cep telefonları, LED ekranlar vb. gibi üst düzey veya ışık emici ürünlerde kullanılır. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb. gibi yansıma gerektiren ürünlerde kullanılır.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri arasında 18um (0,5oz) ve 35um (1oz) bulunur;
• Hassas FPC çift katmanlı panel, 12um (0,33oz),18um (0,5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek paneli 18um/25um/35um (1oz)/50um'u seçebilir;
• Sıradan FPC çift katmanlı panolar 18-25um,25-25um,35-35um veya 35-70um arasından seçilebilir.

5. Minimum satır genişliği/satır aralığı

Normal şartlarda zorluk ne kadar küçük olursa kusur oranı da o kadar yüksek olur ve genellikle en az 3mil kullanılması tavsiye edilir.

Hizmet süreci

1.Danışmanlık

Müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürünlerin geliştirilmesi ve ilgili teknik destek sağlamak için 16 yıldır FPC esnek devre kartı tasarımı ve Ar-Ge üretimine odaklanıyoruz.

2.Teklif

Müşterilerin maliyetten tasarruf etmesi için aynı tür teknoloji, malzeme, ileri teknoloji, fiyat tavizlerinin örnek veya toplu teklifi.

3.Meslek

Firmamız Almanya, Japonya, Tayvan ve diğer bölgelerde gelişmiş ekipman ve üretim teknolojisi, profesyonel üretim, ölçeğe sahiptir. Fabrikamız, 800'den fazla çalışanı ve 50 üst düzey teknik omurga personeli ile yaklaşık 20.000 metrekarelik bir alanı kaplamaktadır.

4. Tasarım

Müşterilere bir dizi uluslararası sistem sertifikasyonunu sonuçlandırmak için çözümler sunmak, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, eklenti ve açık çelik hasır tek elden hizmet, 16 yıllık profesyonel ve teknik düzeyde yağış, seçiminize ve güveninize layık olabilir.

5. Örnek Yapımı

FPC numune yapımı ve kişiselleştirme hizmetlerinde uzmanız; şirketin hızlandırılmış bir üretim hattı vardır, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen aklınızda bulundurun:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma ve ekran çözünürlüğündeki değişiklikler nedeniyle gördüğünüz görüntüde bir miktar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir ve her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen bize gereksinimlerinizi söyleyin; profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, eklenti ve diğer tek elden hizmet sunmanıza yardımcı olacağız.

lütfen bizimle çevrimiçi olarak iletişime geçin veya bize e-posta gönderin,ve profesyonel satış ekibimizle size birebir hizmet vereceğiz.Zaman ayırdığınız için teşekkür ederiz.
