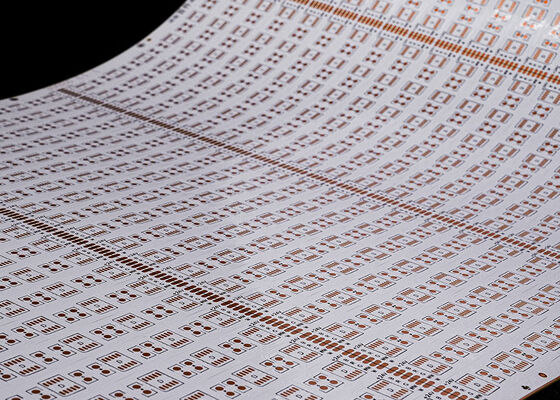

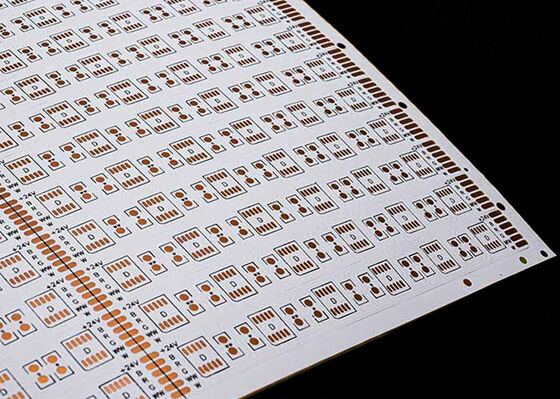

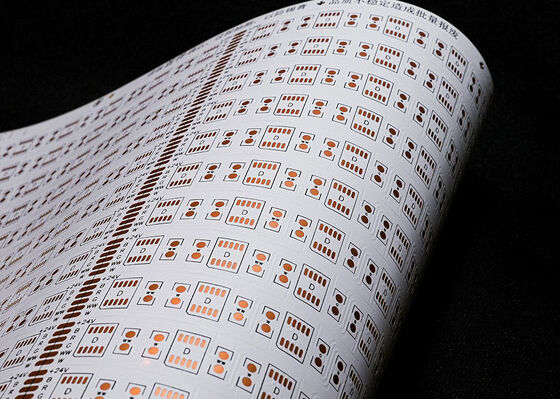

LED Şerit Esnek Devre Kartı 5050 RGBWW 30LED 24V Çift Taraflı Kart Beyaz Film FPC Kartı

Ürün açıklaması:

Ürün modeli:HQ30026
Ürün Adı: Esnek LED Şerit Devre Kartı
Ürün özellikleri: Çift katmanlı kart, çift taraflı beyaz film, Siyah Karakter OSP Antioksidan Ürün özellikleri:5050RGB LED boncukları, metrede 60 LED ışık atımı ve 10 geniş DC12V

FPC tasarım parametreleri

Ana teknik parametreler:

1.Hakkında Boyutlar:

Hassas FPC: Maksimum boyut 240X500mm'dir (limit 250X500mm) ve minimum boyut sınırı yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Katman sayısı kartta

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki kat bakır folyoya, artırılmış deliklere ve oluşmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çoğu ürün için uygundur, çeşitli kablo ürünleri gibi. Siyah film genellikle üst düzey veya ışık emici ürünlerde kullanılır, arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle yansıtma gerektiren ürünlerde kullanılır, aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri arasında 18um (0.5oz) ve 35um (1oz) bulunur;
• Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, zorluk ne kadar küçük olursa, kusur oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1.Danışmanlık

FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıllık odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlama.

2.Teklif

Aynı tür teknoloji, malzeme, ileri teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşterilerin maliyetlerini büyük ölçüde tasarruf etmek için.

3.Profesyonellik

Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 üst düzey teknik omurga personeline sahiptir.

4.Tasarım

Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunun, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize layıktır.

5.Numune Yapımı

FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız, şirketimiz hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma, çekim açısı ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz resimde bir dereceye kadar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir ve her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız, Ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve diğer tek durak hizmeti sunmanıza yardımcı olacağız.

lütfen bizimle çevrimiçi iletişime geçin veya bize E-posta gönderin, ve profesyonel satış ekibimizden birebir hizmet sunacağız.Zaman ayırdığınız için teşekkür ederiz.
