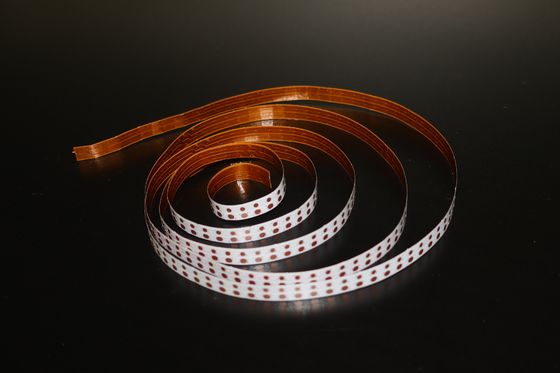

HQ046 LED Şerit FPC'si için Teknik Özellikler ve Özelleştirme Hizmetleri

Özet

1. HQ046 LED Şerit FPC'ye Genel Bakış

2. Teknik Özellikler ve Özelleştirme Kapsamı

2.1 Boyutsal Özellikler

• Hassas FPC: Maksimum boyut 240×500mm (limit özelliği: 250×500mm); minimum boyut kısıtlaması yoktur.

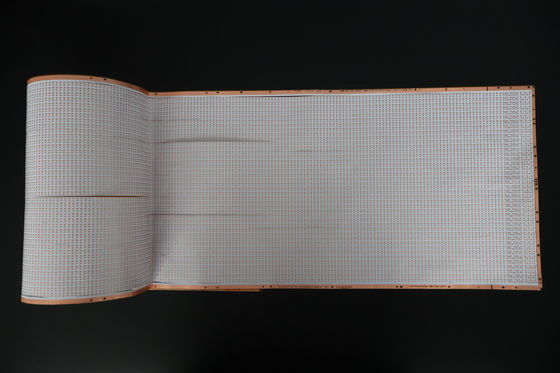

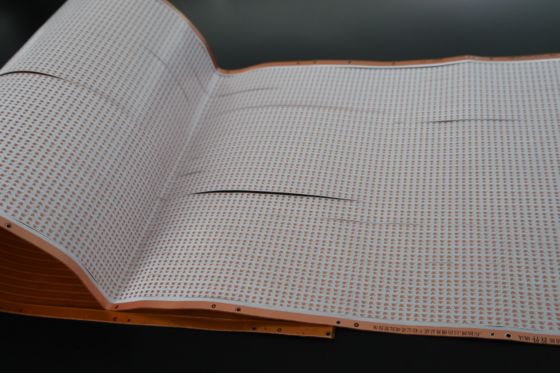

• Rulo tipi FPC: Maksimum genişlik 240mm; maksimum uzunluk 100 metre.

2.2 Devre Katmanı Konfigürasyonları

• Tek katmanlı FPC: Endüstriyel kontrollerde, elektronik cihazlarda ve temel aydınlatma sistemlerinde düşük karmaşıklıktaki devreler için uygun, basitleştirilmiş bir yapıya ve uygun maliyete sahiptir.
• Çift katmanlı FPC: Gelişmiş kaplamalı vidalarla birbirine bağlanan çift bakır folyo katmanı içerir ve üstün akım taşıma ve ısı dağılımı sağlar. Mobil cihazlar, otomotiv gösterge panelleri ve orta ila üst düzey LED şeritler gibi yüksek entegrasyonlu ürünler için idealdir.
• Çok katmanlı FPC: Yoğun kablolama, çoklu sinyal iletimi ve gelişmiş fonksiyonel entegrasyon talep eden ultra yüksek karmaşıklıktaki uygulamalar için özelleştirilebilir.

2.3 Lehim Maskesi Rengi ve Uygulamaları

• Sarı Lehim Maskesi: Dengeli performansı ve uyarlanabilirliği nedeniyle çoğu uygulama (örneğin, genel kablo tertibatları) ile uyumlu, evrensel, uygun maliyetli bir seçenektir.
• Siyah Lehim Maskesi: Işık yansımasını en aza indirdiği ve görsel tekdüzeliği artırdığı için üst düzey veya ışık emici senaryolar (örneğin, otomotiv aydınlatması, akıllı telefon arka ışıkları, LED ekranlar) için tercih edilir.
• Beyaz Lehim Maskesi: Işık kullanımını en üst düzeye çıkarmak için özel bir yansıtıcı kaplama ile donatılmıştır, bu da onu aydınlatma armatürleri, LED ekranlar ve tıbbi estetik cihazlar için uygun hale getirir.

2.4 Bakır Folyo Kalınlığı

• Hassas FPC:
  • Tek katmanlı: 18μm (0.5oz), 35μm (1oz)
  • Çift katmanlı: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
• Standart FPC:
  • Tek katmanlı: 18μm, 25μm, 35μm (1oz), 50μm
  • Çift katmanlı: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Minimum Hat Genişliği/Aralığı

3. Temel Performans ve Kalite Kontrol

3.1 Esneklik ve Bükülme Direnci

• Her baz malzeme partisi, tutarlı performans sağlamak için profesyonel bükme ekipmanlarıyla test edilir.
• Tüm malzemeler, dinamik uygulama senaryolarında (örneğin, katlanabilir aydınlatma, kavisli yüzey kurulumları) yorulma arızasına karşı direnci garanti ederek, seri üretime geçmeden önce on binlerce bükülme döngüsüne dayanır.

3.2 Üretim Yetenekleri

• Fabrika alanı: Yaklaşık 20.000 metrekare.
• İş gücü: 50'den fazla kıdemli teknik uzman dahil olmak üzere 800'den fazla çalışan.
• Üretim hatları: Hem hızlandırılmış numune imalatında hem de yüksek hacimli toplu üretimde uzmanlaşmış olup, esnek üretim planlamasını desteklemektedir.

4. Özelleştirme Hizmet Süreci

4.1 Danışmanlık ve Teknik Destek

• Belirli uygulama ihtiyaçlarına göre uyarlanmış çözüm tasarımı.
• Üretilebilirliği ve performansı artırmak için çizim optimizasyonu.
• Konseptten prototipe kadar yeni ürün geliştirme desteği.
• Teknik parametre seçimi ve uygulama rehberliği için profesyonel teknik danışmanlık.

4.2 Fiyat Teklifi

• Üretim değişkenliğini azaltmak için standartlaştırılmış teknik süreçler.
• Performans ve maliyeti dengelemek için stratejik yüksek kaliteli malzeme tedariki.
• Verimli üretim yönetimi ve süreç optimizasyonu.

4.3 Tasarım ve Entegrasyon

• Sıkı malzeme kalitesi doğrulaması ile baz alt tabaka üretimi.
• Devre yönlendirme ve şematik tasarım optimizasyonu.
• Özelleştirilmiş form faktörleri için kalıp geliştirme.
• Hassas hizalama ile SMT (Yüzeye Montaj Teknolojisi) ve delikten montaj.
• Devre tasarım gereksinimlerine göre uyarlanmış çelik örgü imalatı.

  Tüm süreçler, ürün güvenilirliğini ve tutarlılığını sağlamak için uluslararası sertifika standartlarına uygundur.

4.4 Numune İmalatı

5. Sertifikalar ve Notlar

• Sertifikalar: Ürün hattı, küresel endüstri standartlarına ve düzenleyici gereksinimlere uygunluğu sağlayarak, çok sayıda uluslararası sistem sertifikasına sahiptir (belirli ayrıntılar istek üzerine mevcuttur).
• Görüntü Sorumluluğu Reddi: Resmi platformlardaki tüm ürün görselleri orijinaldir. Aydınlatma koşulları, çekim açıları veya ekran çözünürlüğü farklılıkları nedeniyle küçük renk farklılıkları oluşabilir.
• Sürekli Yükseltme: FPC ürün portföyümüz, gelişen teknolojik trendlere ve pazar gereksinimlerine uyum sağlamak için yıllık güncellemelerden ve teknik yükseltmelerden geçmektedir.
