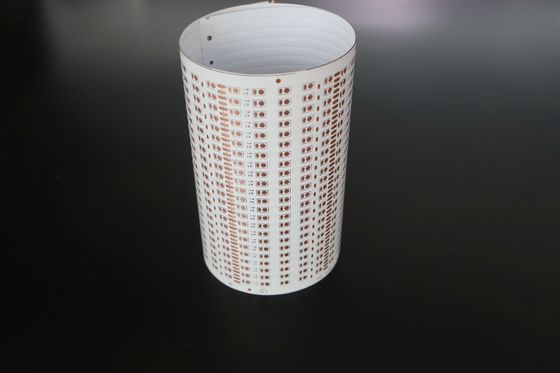

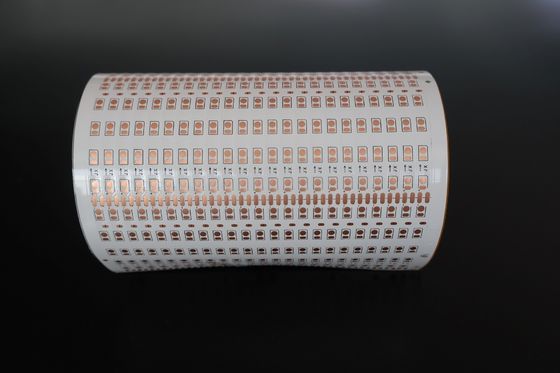

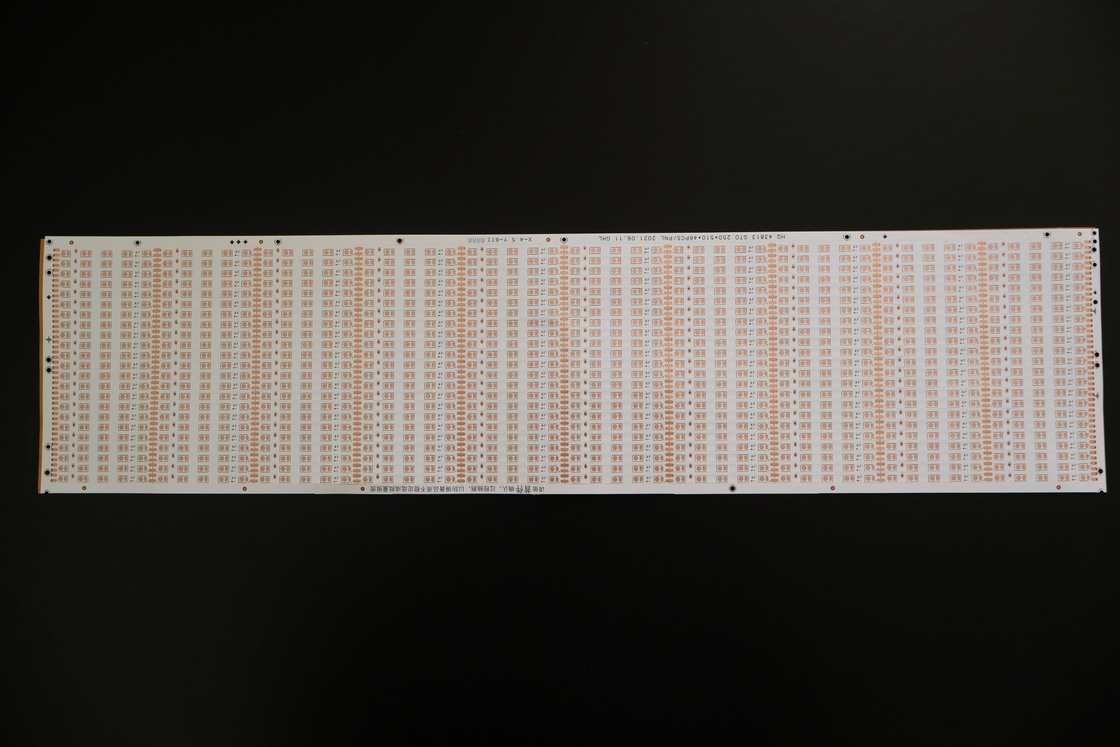

2835 LED esnek devre kartı, 50 LED/PCS, 5*500 Spesifikasyon, Özel FPC kartı

Name: 2835 LED esnek devre kartı, 50 LED/PCS, 5*500 Spesifikasyon, Özel FPC kartı
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ43813
Availability: InStock

Marka Adı:	HQ43813
Model Numarası:	HQ43813
Moq:	20000m
fiyat:	Anlaşılabilir
Teslim Zamanı:	8-15 iş günü
Ödeme Şartları:	L/c, t/t, d/a

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

GUANGDONG, ÇİN

Sertifika:

CE,CCC

Ambalaj bilgileri:

Güçlü kağıt kasalarla dolu

Yetenek temini:

2000000 milyon ay

Ürün Tanımı

Esnek Baskılı Devreler (FPC'ler), modern LED ışık şeridi uygulamalarında yüksek esneklik, güvenilirlik ve özelleştirme uyarlanabilirliği gerektiren kritik bileşenlerdir. Bu makale, çeşitli aydınlatma senaryoları için tasarlanmış çift katmanlı bir esnek devre kartı olan HQ046 LED ışık şeridi FPC'sinin teknik parametrelerini, performans özelliklerini ve hizmet akışını detaylandırmaktadır. Ayrıca, üreticinin özelleştirme yeteneklerini, kalite kontrol önlemlerini ve teknik destek sistemini de ayrıntılı olarak açıklayarak, LED ışık şeridi FPC çözümleri seçen endüstri profesyonelleri için kapsamlı bir referans sunmaktadır.

1. HQ046 LED Işık Şeridi FPC'nin Ürüne Genel Bakışı

HQ046, yapısal kararlılığı ve çevresel uyarlanabilirliği entegre eden, LED ışık şeridi uygulamaları için özel olarak tasarlanmış bir FPC'dir. Temel özellikleri şunlardır:

Parametre	Özellik
Ürün Modeli	HQ43813
Ürün Adı	LED Işık Şeridi FPC
Devre Yapısı	Çift katmanlı devre kartı
Yüzey Kaplaması	Çift taraflı siyah lehim maskesi; siyah metin
Antioksidan İşlem	OSP (Organik Lehimlenebilirlik Koruyucu)
Temel Performans	Yüksek esneklik; mükemmel bükülme direnci

2. Teknik Özellikler ve Özelleştirme Aralığı

16 yıllık deneyime sahip profesyonel bir FPC üreticisi olarak, tek katmanlı, çift katmanlı ve çok katmanlı yapıları kapsayan LED ışık şeridi FPC'leri için kapsamlı özelleştirme sunuyoruz. Temel teknik parametreler ve özelleştirme seçenekleri aşağıda detaylandırılmıştır:

2.1 Boyutsal Özellikler

Hassas FPC: Maksimum boyut: 240×500mm (limit: 250×500mm); minimum boyut: kısıtlama yok.
Rulo Malzeme FPC: Maksimum genişlik: 240mm; maksimum uzunluk: 100 metre.

2.2 Devre Katmanı Yapılandırması

FPC katman seçimi, uygulama karmaşıklığına göre belirlenir ve aşağıdaki tipik senaryolar mevcuttur:

Tek katmanlı FPC: Endüstriyel kontrollerde, elektronik cihazlarda ve temel aydınlatma sistemlerinde düşük karmaşıklıktaki devreler için uygun, basit yapı.
Çift katmanlı FPC: İletken yollar için geliştirilmiş geçiş deliklerine sahip çift bakır folyo katmanları, mobil cihazlar, otomotiv gösterge panelleri ve orta ila üst düzey LED ışık şeritleri gibi yüksek entegrasyonlu ürünler için idealdir.
Çok katmanlı FPC: Yoğun kablolama ve çoklu sinyal iletimi gerektiren ultra yüksek karmaşıklıktaki uygulamalar için özelleştirilebilir.

2.3 Lehim Maskesi Rengi ve Uygulaması

Lehim maskesi rengi, belirli fonksiyonel ve estetik gereksinimler için optimize edilmiştir:

Sarı Lehim Maskesi: Maliyet etkinliği ve uyumluluğu nedeniyle çoğu ürün (örneğin, genel kablo düzenekleri) için evrensel bir seçenektir.
Siyah Lehim Maskesi: Işık yansımasını azaltmak ve görsel tutarlılığı iyileştirmek için üst düzey veya ışık emici uygulamalar (örneğin, otomotiv aydınlatması, akıllı telefon arka ışıkları, LED ekranlar) için tercih edilir.
Beyaz Lehim Maskesi: Aydınlatma armatürleri, LED ekranlar ve tıbbi estetik cihazlar için uygun, geliştirilmiş yansıtma için ek bir beyaz kaplama ile donatılmıştır.

2.4 Bakır Folyo Kalınlığı

Bakır folyo kalınlığı, akım taşıma kapasitesi ve esneklik ihtiyaçlarına göre uyarlanmıştır:

Hassas FPC:
- Tek katmanlı: 18μm (0.5oz), 35μm (1oz)
- Çift katmanlı: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
Standart FPC:
- Tek katmanlı: 18μm, 25μm, 35μm (1oz), 50μm
- Çift katmanlı: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Minimum Hat Genişliği/Aralığı

Minimum hat genişliği ve aralığı, FPC hassasiyeti için kritiktir. Daha ince boyutlar elde edilebilirken, 3mil (0.076mm) üretim verimi ve maliyet etkinliği arasında denge kurmak için pratik minimum olarak önerilir. Daha küçük boyutlar, üretim zorluğunu ve kusur oranlarını artırabilir.

3. Temel Performans ve Kalite Kontrol

3.1 Esneklik ve Bükülme Direnci

HQ046 FPC, titiz kalite kontrol ile doğrulanmış olağanüstü bir esneklik sergiler:

Her malzeme partisini değerlendirmek için profesyonel bir bükme test cihazı kullanılır.
Tüm malzemeler, seri üretimden önce on binlerce bükülme döngüsüne maruz bırakılır ve dinamik uygulama senaryolarında (örneğin, katlanabilir aydınlatma, kavisli yüzeyler) yorulma arızasına karşı direnç sağlanır.

3.2 Üretim Yetenekleri

Üretim tesisi, Almanya, Japonya ve Tayvan'dan gelişmiş ekipmanlarla donatılmıştır ve büyük ölçekli ve yüksek hassasiyetli üretimi desteklemektedir:

Fabrika alanı: Yaklaşık 20.000 metrekare
İş gücü: 50'si kıdemli teknik uzman olmak üzere 800'den fazla çalışan
Üretim hatları: Hem numune hızlandırma hem de toplu üretimde uzmanlaşmıştır

4. Özelleştirme Hizmet Süreci

Çeşitli müşteri ihtiyaçlarını karşılamak için, kolaylaştırılmış, tek noktadan bir özelleştirme hizmeti sunuyoruz:

4.1 Danışmanlık ve Teknik Destek

FPC tasarımı, Ar-Ge ve üretiminde 16 yıllık uzmanlığımızdan yararlanarak şunları sunuyoruz:

Kişiselleştirilmiş çözüm tasarımı
Çizim optimizasyonu
Yeni ürün geliştirme desteği
Profesyonel teknik danışmanlık

4.2 Fiyat Teklifi

Numuneler ve toplu siparişler için rekabetçi fiyatlandırma sunuyoruz ve maliyet optimizasyonu şu yollarla sağlanır:

Standartlaştırılmış teknik süreçler
Yüksek kaliteli malzeme tedariki
Verimli üretim yönetimi

4.3 Tasarım ve Entegrasyon

Hizmetlerimiz, FPC değer zincirinin tamamını kapsamaktadır, örneğin:

Alt tabaka üretimi
Devre kablolaması ve şematik tasarım
Kalıp geliştirme
SMT (Yüzeye Montaj Teknolojisi) ve delikten montaj
Çelik ağ imalatı
Tüm süreçler, güvenilirliği sağlamak için uluslararası sertifikalara uygundur.

4.4 Numune İmalatı

Hızlı prototipleme ve doğrulama sağlayarak, çift katmanlı FPC numuneleri için 5-7 gün kadar kısa bir sürede sonuçlanan bir hızlandırılmış üretim hattı, numune üretimine ayrılmıştır.

5. Sertifikalar ve Notlar

Sertifikalar: Ürün hattı, küresel endüstri standartlarına uygunluğu sağlamak için birden fazla uluslararası sistem sertifikasına sahiptir (ayrıntılar istek üzerine mevcuttur).
Görüntü Sorumluluğu Reddi: Resmi platformdaki tüm ürün görselleri orijinaldir. Aydınlatma, çekim açıları veya ekran çözünürlüğü farklılıkları nedeniyle küçük renk farklılıkları oluşabilir.
Sürekli Yükseltme: FPC ürünlerimiz, gelişen teknolojik gereksinimlere uyum sağlamak için yıllık güncellemelerden ve yükseltmelerden geçmektedir.

2835 LED esnek devre kartı, 50 LED/PCS, 5*500 Spesifikasyon, Özel FPC kartı 0

2835 LED esnek devre kartı, 50 LED/PCS, 5*500 Spesifikasyon, Özel FPC kartı 2

2835 LED esnek devre kartı, 50 LED/PCS, 5*500 Spesifikasyon, Özel FPC kartı 3

6. İletişim Bilgileri

Özelleştirilmiş çözümler veya daha fazla bilgi için, bire bir destek için lütfen çevrimiçi danışma veya e-posta yoluyla profesyonel satış ekibimizle iletişime geçin.

GongDong HongQi Electronics Co., Ltd. – 2009'dan Beri Yüksek Kaliteli FPC Çözümleri İçin Güvenilir Ortağınız.
