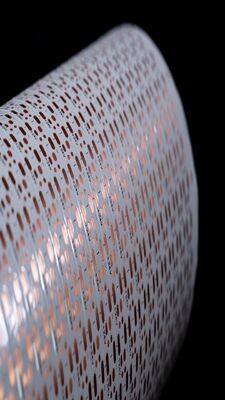

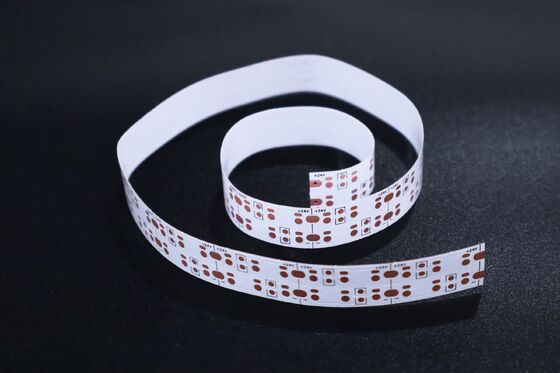

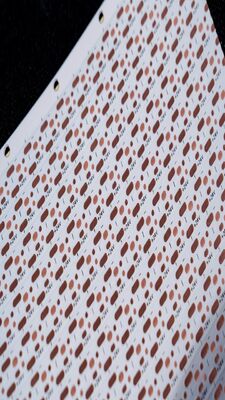

HQ046 LED Işık Çizgisi FPC'nin Teknik Spesifikasyonu ve Özelleştirme Servisi

Özet

1HQ046 LED Light Strip FPC Ürün Özetleri

2Teknik özellikler ve özelleştirme yelpazesi

2.1 Boyut özellikleri

• FPC hassasiyeti: Maksimum boyut: 240×500mm (limit: 250×500mm); asgari boyut: herhangi bir kısıtlama yok.
• Rulo malzemesi FPC: En fazla genişlik: 240mm; en fazla uzunluk: 100 metre.

2.2 Devre katman konfigürasyonu

• Tek katmanlı FPC: Basit yapı, endüstriyel kontrollerde, elektronik aletlerde ve temel aydınlatma sistemlerinde düşük karmaşıklıkta devreler için uygundur.
• Çift katmanlı FPC: İletici yollar için geliştirilmiş viaslarla çift bakır folyo katmanları, mobil cihazlar, otomotiv enstrümant panelleri ve orta-yüksek sınıf LED ışık şeritleri gibi yüksek entegrasyonlu ürünler için idealdir.
• Çok katmanlı FPC: yoğun kablolama ve çok sinyalli iletim gerektiren son derece karmaşık uygulamalar için özelleştirilebilir.

2.3 Lehim maskesinin rengi ve uygulanması

• Sarı Peçey Maske: maliyet etkinliği ve uyumluluğu nedeniyle çoğu ürün için evrensel seçenek (örneğin, genel kablo kümeleri).
• Siyah Çekici Maske: Işık yansımasını azaltmak ve görsel tutarlılığı iyileştirmek için yüksek kaliteli veya ışık emici uygulamalar için tercih edilir (örneğin otomobil aydınlatması, akıllı telefon arka lambası, LED ekranlar).
• Beyaz Solder Maskesi: Daha fazla yansıtıcılık için ek bir beyaz kaplama ile donatılmıştır, aydınlatma armatürleri, LED ekranlar ve tıbbi estetik cihazlar için uygundur.

2.4 Bakır folyo kalınlığı

• FPC hassasiyeti:
  • Tek katmanlı: 18μm (0,5oz), 35μm (1oz)
  • Çift katman: 12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
• Standart FPC:
  • Tek katmanlı: 18μm, 25μm, 35μm (1oz), 50μm
  • Çift katmanlı: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Asgari çizgi genişliği/aralık

3Temel Performans ve Kalite Kontrolü

3.1 Esneklik ve bükme direnci

• Her bir malzeme partisinin değerlendirilmesi için profesyonel bir bükme denetleyicisi kullanılır.
• Tüm malzemelerOn binlerce bükme döngüsüSeri üretimden önce, dinamik uygulama senaryolarında (örneğin katlanabilir aydınlatma, eğri yüzeyler) yorgunluk arızalarına direnç sağlamak.

3.2 Üretim kapasitesi

• Fabrika alanı: Yaklaşık 20.000 metrekare
• İşgücü: 50 üst düzey teknik uzman dahil olmak üzere 800'den fazla çalışan
• Üretim hatları: Hem örnek hızlandırma hem de seri üretiminde uzmanlaşmıştır

4- Özelliklendirme hizmeti süreci

4.1 Danışma ve Teknik Destek

• Kişiselleştirilmiş çözüm tasarımı
• Çizim optimizasyonu
• Yeni ürün geliştirme desteği
• Profesyonel teknik danışmanlık

4.2 Çıktı

• Standartlaştırılmış teknik süreçler
• Yüksek kaliteli malzeme kaynağı
• Verimli üretim yönetimi

4.3 Tasarım ve Entegrasyon

• Substrat üretimi
• Devre kablolama ve şematik tasarım
• Kalıp gelişimi
• SMT (Surface Mount Technology) ve delikli montaj
• Çelik ağ üretimi
  Tüm süreçler güvenilirliği sağlamak için uluslararası sertifikalara uygun.

4.4 Örnek üretimi

5Sertifikalar ve Notlar

• Sertifikalar: Ürün hattı, küresel endüstri standartlarına uygunluğu sağlayan çoklu uluslararası sistem sertifikalarına sahiptir (özellikler talep üzerine mevcuttur).
• Resim sorumluluğu reddedilir: Resmi platformdaki tüm ürün resimleri otantiktir. Işıklandırma, çekim açıları veya ekran çözünürlüğü farklılıkları nedeniyle küçük renk farklılıkları ortaya çıkabilir.
• Devamlı Geliştirme: FPC ürünlerimiz gelişen teknolojik gereksinimlere uyum sağlamak için yıllık güncellemeler ve yükseltmelerden geçiyor.
