FPC kartı nasıl tasarlanır?

Biz profesyonel esnek baskılı devre kartı üreticileriyiz, FPC esnek devre kartı, FPC esnek baskılı devre, HDI baskılı devre kartı, SMD led ışık şeridi, COB led şeridi, FPC kartı tasarımı, esnek led ekran, Elektronik PCB, baskılı devre montajı, devre kartı montajı, ev yüz maskesi güzellik cihazı ve saç uzatma cihazı devre kartı vb. sağlayabiliriz.

FPC açıklaması:

FPC modeli:HQ050

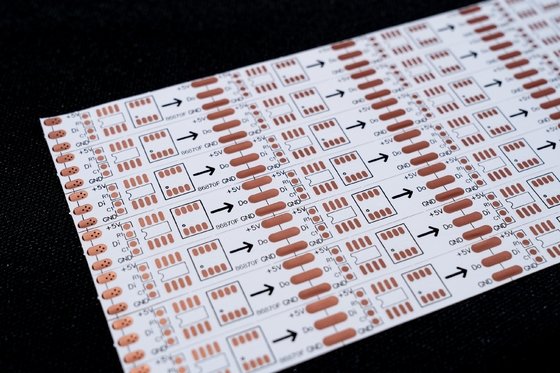

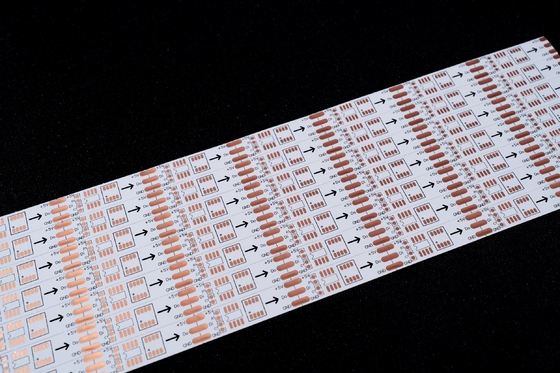

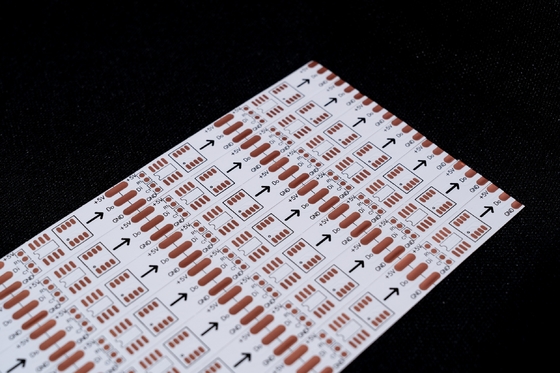

FPC Adı: 5050RGB LED ŞERİT KARTI
FPC özellikleri: Çift katmanlı kart, çift taraflı film kaplama, beyaz tahta, siyah metin, OSP antioksidan

I. Ana Teknik Parametreler​
(1) Boyut Parametreleri​
Hassas FPC'nin maksimum boyutu 240mm × 500mm'dir (250mm × 500mm sınırı ile) ve minimum boyut için bir kısıtlama yoktur. Rulo malzeme kartları için maksimum genişlik 240mm ve maksimum uzunluk 100 metreye ulaşabilir. Bu boyut aralığı, FPC LED şerit kartları dahil olmak üzere çeşitli FPC ürünlerinin üretim ihtiyaçlarını karşılayabilir. FPC LED şerit kartlarının farklı kurulum senaryolarına uyum sağlaması gerektiğinden, boyut esnekliği için yüksek gereksinimleri vardır ve hassas FPC'nin boyut özellikleri bunu iyi bir şekilde karşılar.​
(2) Kart Katman Sayısı​
Tek katmanlı kart: Sadece bir bakır folyo katmanı ve tek bir iletken yola sahip basit bir yapıya sahiptir. Endüstriyel kontrol ve elektronik cihazlar gibi nispeten basit devrelere sahip alanlarda uygulanabilir. Bazı basit FPC LED şerit kartlarında, devre tasarımı basitse, tek katmanlı kart da temel iletkenlik gereksinimlerini karşılayabilir.​
Çift katmanlı kart: Tek katmanlı FPC ile karşılaştırıldığında, çift katmanlı kart iki kat bakır folyo içerir. Vias ekleyerek karmaşık iletken yollar oluşturur ve daha yüksek devre entegrasyonuna sahiptir. Cep telefonları ve otomotiv cihazları gibi ürünlerde yaygın olarak kullanılır ve aynı zamanda FPC LED şerit kartlar için yaygın bir yapıdır. FPC LED şerit kartlarının birden fazla LED bileşenini ve kontrol devresini entegre etmesi gerektiğinden, çift katmanlı kartlar devre bağlantısını ve sinyal iletimini daha verimli bir şekilde gerçekleştirebilir.​
(3) Lehim Maskesi Rengi​
FPC'nin lehim maskesi renkleri temel olarak sarı, siyah ve beyazı içerir ve her biri farklı senaryolar için uygundur:​
Sarı lehim maskesi: Çeşitli kablo ürünleri gibi çoğu FPC ürünü için geçerlidir. Güçlü çok yönlülüğü ile geleneksel FPC'lerde ve bazı basit FPC LED şerit kartlarında yaygın olarak kullanılır.​
Siyah lehim maskesi: Genellikle otomotiv elektroniği, cep telefonu bileşenleri ve FPC LED şerit kartları gibi üst düzey FPC ürünlerinde veya ışık emilimi gerektiren ürünlerde kullanılır. FPC LED şerit kartların ekran senaryolarında, siyah lehim maskesi ışık yansıması parazitini azaltabilir ve ekran efektini iyileştirebilir.​
Beyaz lehim maskesi: Sarı olana kıyasla ek bir beyaz kaplamaya sahiptir ve iyi ışık yansıtma performansına sahiptir. Aydınlatma armatürleri, LED ekranlar ve tıbbi güzellik ürünleri gibi ışık yansıması gerektiren FPC ürünleri için uygundur. FPC LED şerit kartlarda, LED ışığının kullanım oranını artırmak gerekirse, beyaz lehim maskesi ideal bir seçimdir.​
(4) Bakır Folyo Kalınlığı​
Farklı FPC türleri için bakır folyo kalınlığının seçimi aşağıdaki gibidir:​
Hassas FPC: Tek katmanlı kartlar için 18μm (0.5oz) ve 35μm (1oz) isteğe bağlıdır; çift katmanlı kartlar için 12μm (0.33oz), 18μm (0.5oz) ve 35μm (1oz) mevcuttur.​
Sıradan FPC: Tek katmanlı kartlar için 18μm, 25μm, 35μm (1oz) ve 50μm seçilebilir; çift katmanlı kartlar için 18 - 25μm, 25 - 25μm, 35 - 35μm ve 35 - 70μm isteğe bağlıdır.​
FPC LED şerit kartlar genellikle iletkenliği ve esnekliği dengelemek için 18μm veya 35μm bakır folyo seçer. 18μm bakır folyo, yüksek esneklik gereksinimleri olan FPC LED şerit kartlar için uygundur, 35μm bakır folyo ise yüksek akım senaryolarında daha fazla avantaja sahiptir.​
(5) Bakır Folyo Kalınlık Özellikleri​
Hassas FPC: Tek katmanlı kartlar 18μm (0.5oz) ve 35μm (1oz) seçebilir; çift katmanlı kartlar 12μm (0.33oz), 18μm (0.5oz) ve 35μm (1oz) seçebilir.​
Sıradan FPC: Tek katmanlı kartlar 18μm, 25μm, 35μm (1oz) ve 50μm seçeneklerine sahiptir; çift katmanlı kartlar 18 - 25μm, 25 - 25μm, 35 - 35μm ve 35 - 70μm olabilir.​
FPC LED şerit kartlar için bakır folyo kalınlığının seçimi, akım yükünü ve esneklik gereksinimlerini dikkate almalıdır. Düşük güçlü FPC LED şerit kartlar için 18μm bakır folyo ihtiyaçları karşılayabilir; yüksek güçlü olanlar için 35μm ve üzeri bakır folyo, iletken kararlılığı daha iyi sağlayabilir.​
(6) Minimum Hat Genişliği/Aralığı​
Hat genişliği ve aralığı ne kadar küçük olursa, FPC üretimindeki zorluk o kadar büyük ve kusur oranı o kadar yüksek olur. Genellikle minimum hat genişliğinin/aralığının 3mil'den az olmaması önerilir. Bu parametre, FPC LED şerit kartlar için özellikle kritiktir. FPC LED şerit kartlardaki hat genişliğinin ve aralığının hassas kontrolü, yoğun devreleri nedeniyle iletkenlik performanslarını ve hizmet ömürlerini doğrudan etkiler.​
II. Hizmet Süreci​
(1) Danışmanlık Hizmetleri​
FPC ve FPC LED şerit kartların tasarımı, Ar-Ge'si ve üretimine 16 yıldır odaklanarak, müşterilere tasarım çizimlerinin optimizasyonu, yeni ürün geliştirme rehberliği ve ilgili teknik destek dahil olmak üzere kişiselleştirilmiş çözümler sağlayabilir, müşterilerin FPC ve FPC LED şerit kartların uygulanmasındaki teknik sorunları çözmelerine yardımcı olabiliriz.​
(2) Teklif Hizmetleri​
Benzer teknolojilere ve malzemelere sahip FPC ve FPC LED şerit kartların numuneleri veya toplu siparişleri için teklifler sunuyoruz. Gelişmiş teknolojiye ve optimize edilmiş malzeme seçimine güvenerek, fiyat avantajları elde ediyor ve müşteriler için maliyetleri büyük ölçüde azaltıyoruz.​
(3) Profesyonel Güç​
Şirket, Almanya, Japonya, Tayvan, Çin ve diğer bölgelerden gelişmiş üretim ekipmanları ve teknolojileri ile donatılmıştır ve FPC ve FPC LED şerit kartların profesyonel ve büyük ölçekli üretimini gerçekleştirmektedir. Fabrika, 20.000 metrekareye yakın bir alanı kaplamakta, 800'den fazla çalışanı ve 50 kıdemli teknik kadrosu ile FPC ve FPC LED şerit kartların yüksek kaliteli üretimi için bir garanti sağlamaktadır.​
(4) Tasarım Hizmetleri​
Müşterilere FPC ve FPC LED şerit kartlar için tam süreç çözümleri sağlayabiliriz. Bir dizi uluslararası sistem sertifikasını geçerek, alt tabaka üretimi, kablolama tasarımı, prensip tasarımı, kalıp geliştirme, yama, takma ve çelik ağ üretimi gibi tek durak hizmetleri sunuyoruz. 16 yıllık profesyonel teknik birikimimizle, FPC ve FPC LED şerit kartlar için güvenilir tasarım desteği sağlıyoruz.​
(5) Prototip Hizmetleri​
FPC ve FPC LED şerit kartların prototip oluşturma ve özelleştirme hizmetlerinde uzmanız, hızlandırılmış bir üretim hattı ile donatılmıştır. Örneğin, FPC çift katmanlı kartların (FPC LED şerit kart çift katmanlı kartlar dahil) prototipleri 5 - 7 gün içinde tamamlanabilir.​
Not: Bu web sitesindeki tüm resimler yerinde çekilmiştir. Işık, çekim açısı ve ekran çözünürlüğündeki farklılıklar nedeniyle, görsel renk farklılıkları olabilir. Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisi olarak, GongDong HongQi her yıl FPC ve FPC LED şerit kartlar gibi ürünleri günceller ve yükseltir, çeşitli FPC prototip oluşturma ve özelleştirme hizmetlerine odaklanır. FPC veya FPC LED şerit kartlara ihtiyacınız varsa, belirli gereksinimleri bize bildirebilirsiniz ve alt tabaka üretimi ve kablolama tasarımı dahil olmak üzere profesyonel çözümler ve tek durak hizmetler sağlayacağız. Çevrimiçi olarak danışmaya veya e-posta yoluyla bizimle iletişime geçmeye hoş geldiniz, profesyonel satış ekibimiz size bire bir hizmet sağlayacaktır.​
