Ürün ayrıntıları

Created with Pixso. Evde Created with Pixso. Ürünler Created with Pixso.
Çift katmanlı FPC
Created with Pixso. 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC

3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC

Marka Adı: HQ
Model Numarası: HQ001
Moq: 500pcs
fiyat: Anlaşılabilir
Teslim Zamanı: negotiable
Ödeme Şartları: L/C,D/A,T/T
Ayrıntılı Bilgiler
Place of Origin:
GuangDong,China
Sertifika:
UL E477885 IATF16949 GB/T13485
Lehim Maskesi:
yeşil
Malzeme:
Poliimid
Yüzey İşlemi:
Ivır zıvır
Yalıtım Reçinesi:
Polimid reçine (PI)
Yalıtım Kalınlığı:
geleneksel tahta
Yüzey İşlem:
Daldırma Altın
Kalınlık:
0,1 mm
Katman:
2
Yalıtım Malzemesi:
organik reçine
Diğer Hizmetler:
özelleştirilmiş hizmetleri destekleyin
Lehim Maskesi Rengi:
yeşil
Min. Satır Genişliği/Boşluğu:
0.1mm/0.1mm
Çalışma Sıcaklığı:
-40°C ila 85°C
Min. Delik Boyutu:
0,2 mm
Silk ekranlı renk:
Beyaz
Packaging Details:
Packed with strong Paper cases
Supply Ability:
100000 Pieces per month
Vurgulamak:

double layer FPC smoking board

,

electronic cigarette FPC design

,

3C consumer electronics FPC

Ürün Tanımı

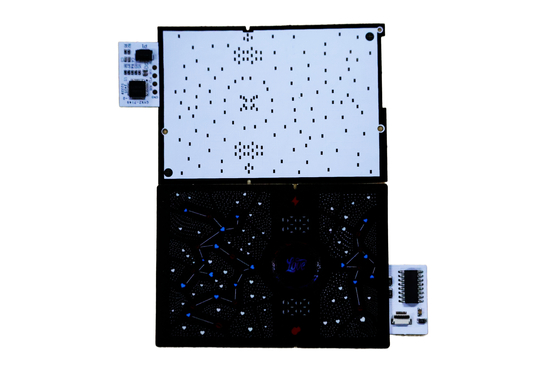

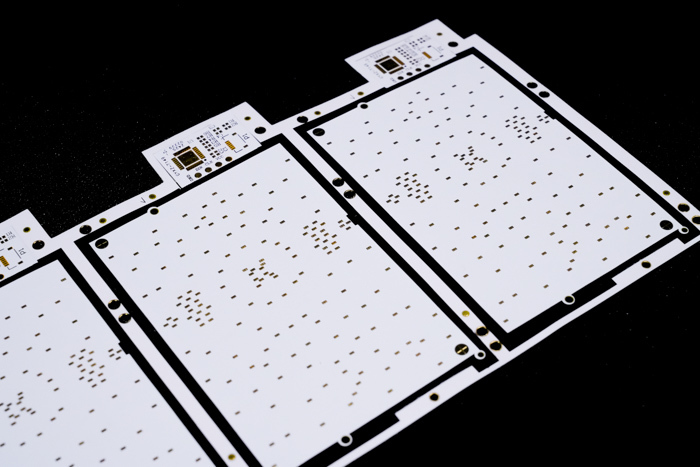

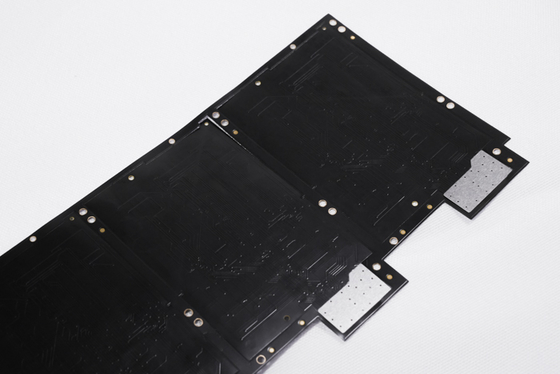

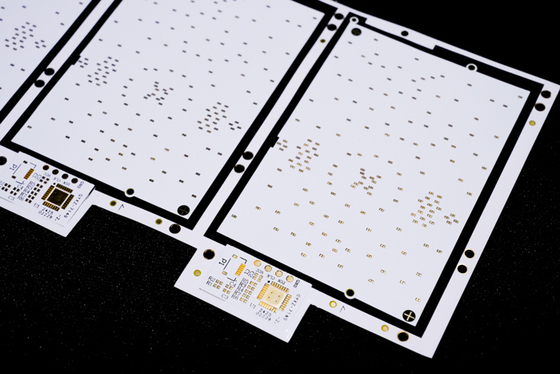

Elektronik Sigara Tablosu - HQ001
Profesyonel esnek basılı devre kartı üreticileri olarak, elektronik sigara uygulamaları da dahil olmak üzere 3C tüketici elektroniği için FPC tasarımı ve üretiminde uzmanlaştık.
3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 0 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 1 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 2 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 3 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 4
Ürün Özellikleri
Model:HQ001
Ürün Adı:Elektronik Sigara Tablosu
Özellikleri:İki taraflı siyah beyaz film, beyaz metin, OSP antioksidanı olan tek katmanlı karton
Özellikler:Örnekleme hizmeti ile özel üretim
3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 5
FPC tasarım teknik parametreleri
Boyutları
Kesinlik FPC: Maksimum boyutu 240 * 500mm (limit 250 * 500mm), asgari boyut sınırı yoktur.
Tahta Katmanları
  • Tek katmanlı karton:Basit yapı, endüstriyel kontrol, elektronik aletler ve nispeten basit devrelerle diğer uygulamalar için idealdir
  • Çift taraflı tahta:Genellikle cep telefonlarında, otomotiv aletlerinde ve diğer gelişmiş ürünlerde kullanılan, artan vias ve iletken yolları olan iki katman bakır folyo özellikleri
Lehim maskesinin renkleri
  • Siyah:Genellikle otomotiv uygulamaları, cep telefonları ve LED ekranlar gibi yüksek kaliteli veya ışık emici ürünlerde kullanılır
  • Beyaz:Yansıtma gereksinimleri için ek beyaz kaplama özellikleri, aydınlatma armatürlerinde, LED ekranlarda ve tıbbi güzellik ürünlerinde kullanılır
  • Sarı:Çeşitli kablo uygulamaları da dahil olmak üzere çoğu ürün için uygundur
Bakır folyo kalınlığı
Tahta Tipi Mümkün Kalınlık Seçenekleri
Kesinlik FPC Tek Panel 18μm (0,5oz), 35μm (1oz)
Hızlı FPC Çift Katmanlı Karton 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
Sıradan FPC tek panel 18μm, 25μm, 35μm (1oz), 50μm
Normal FPC Çift Katmanlı Karton 18-25μm, 25-25μm, 35-35μm, 35-70μm
En az çizgi genişliği/ çizgi aralığı
Genellikle en az 3 mil önerilmektedir, çünkü daha küçük boyutlar zorluk ve kusur oranlarını arttırır.
3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 6 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 7 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 8 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 9 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 10
Profesyonel Hizmet Süreci
Danışmanlık
FPC esnek devre kartı tasarımı, Ar-Ge ve üretiminde 16 yıllık odaklı deneyim. Kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve teknik destek sağlıyoruz.
Çıktı
Aynı teknolojiyi ve malzemeleri kullanan numuneler veya seri üretim için rekabetçi fiyatlandırma. Gelişmiş üretim süreçleri önemli maliyet tasarrufları sağlar.
Profesyonel Üretim
Almanya, Japonya ve Tayvan bölgelerinden gelen gelişmiş ekipman. 20.000 metrekarelik tesis, 800'den fazla çalışan ve 50 üst düzey teknik personel ile profesyonel ölçekli üretim.
Tasarım Hizmetleri
Altyapı üretimi, kablolama, prensip tasarımı, kalıp oluşturma, SMT, delikli bileşenler ve şablon açma gibi kapsamlı çözümler.16 yıllık teknik uzmanlık kalite ve güvenilirliği garanti eder.
Örnek Yapma
Hızlı üretim hatları ile özel FPC numune yapımı ve özelleştirme hizmetleri. Esnek devreler kartı çift katmanlı örnekleri 5-7 gün içinde tamamlandı.
3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 11 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 12 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 13 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 14 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 15 3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 16
Sertifikalar ve Onurlar
3C tüketici elektroniği için uygun, kararlı elektriksel performans ve devre bağlantısı sağlayan yüksek hassasiyetli Çift Katmanlı FPC 17
Önemli Bilgi
Tüm ürün fotoğrafları otantiktir. Işık koşulları, çekim açıları ve ekran çözünürlüğü farklılıkları nedeniyle küçük renk farklılıkları ortaya çıkabilir.GongDong HongQi, Çin'de 16 yıllık deneyime sahip profesyonel bir devre kartı üreticisidir.Ürünlerimiz her yıl sürekli güncellemeler ve yükseltmelerden geçiyor.Altyapı üretimi de dahil olmak üzere profesyonel çözümler için gereksinimlerinizle bizimle iletişime geçin, kablolama, prensip tasarımı, kalıp oluşturma, SMT ve kapsamlı tek durak hizmetleri.
Profesyonel satış ekibimizden kişiselleştirilmiş hizmet için lütfen çevrimiçi veya e-posta yoluyla bizimle iletişime geçin.
