PCB kartı nasıl tasarlanır?
Biz profesyonel esnek baskılı devre kartı üreticileriyiz, FPC esnek devre kartı, FPC esnek baskılı devre, HDI baskılı devre kartı, SMD led ışık şeridi, COB led şeridi, PCB kartı tasarımı, esnek led ekran, Elektronik PCB, baskılı devre montajı, devre kartı montajı vb. sağlayabiliriz.

LED için Özel LED Işık Şeridi FPC Pcb Tasarımı ve Üretimi Esnek Devre Kartı

Ürün açıklaması:

Ürün modeli:HQ033
Ürün Adı:LED ışık şeridi FPC
Ürün özellikleri: Çift katmanlı devre kartı, çift taraflı beyaz film, beyaz metin, yüzey OSP antioksidan

Ürün özellikleri:

1. İhtiyaçlarınıza göre farklı malzeme kalınlığı ve proses gereksinimlerini özelleştirmek için Esnek Pcb ve FPC Üreticisiyiz, LED ışık şeridi FPC, Hassas FPC, Renkli LED şerit FPC  ve diğer LED esnek devre kartı tek, çift taraflı ve Çok katmanlı.

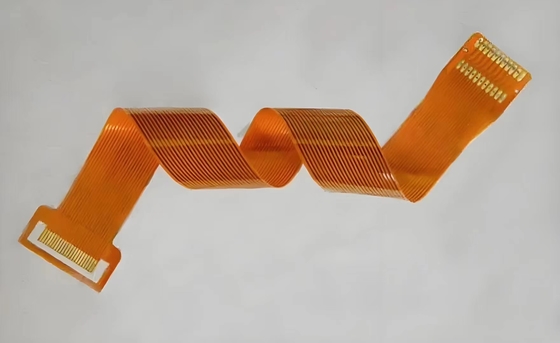

2. İyi esneklik ve bükülmeye karşı direnç

Fabrika, profesyonel bir bükme test cihazına sahiptir, her malzeme partisi, ürün kalitesini sağlamak için seri üretimden önce on binlerce bükme testinden geçer.

FPC tasarım parametreleri

Ana teknik parametreler:

1. Hakkında

Boyutlar: Hassas FPC: Maksimum boyut 240X500mm'dir (limit250X500mm) ve minimum boyut için bir sınır yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metredir.

2. Sayısı

kart üzerindeki katmanlar Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik cihazlar ve nispeten basit devrelere sahip diğer alanlarda kullanılır. Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı kartlar iki bakır folyo katmanına, artırılmış deliklere sahiptir ve iletken yollar oluşturur. Genellikle cep telefonları, otomotiv cihazları ve diğer ürünlerde kullanılırlar.

• 3. Lehim
• maske rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film, çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur. Siyah film, otomobiller, cep telefonları, LED ekranlar vb. gibi üst düzey veya ışığı emen ürünlerde yaygın olarak kullanılır. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb. gibi yansıma gerektiren ürünlerde sıklıkla kullanılır. 4. Bakır folyo kalınlığı

Hassas FPC tek panel seçenekleri arasında 18um (0.5oz) ve 35um (1oz) bulunur;

Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.

• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.
• 5. Minimum hat genişliği/hat aralığı
• Normal şartlar altında, zorluk ne kadar küçükse, kusur oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1. Danışmanlık

Müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürünlerin geliştirilmesi ve ilgili teknik destek sağlamak için FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıl odaklanma.

2. Teklif

Aynı tür teknoloji, malzeme, gelişmiş teknoloji, fiyat indirimleri için numune veya toplu alıntı, müşterilerin maliyetlerini büyük ölçüde azaltır.

3. Meslek

Firmamız Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekarelik bir alanı kaplamakta, 800'den fazla çalışana ve 50 kıdemli teknik omurgaya sahiptir.

4. Tasarım

Müşterilere bir dizi uluslararası sistem sertifikasını sonuçlandırmak için çözümler sağlayın, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak-ve-çalıştır ve tek adımlı çelik ağ hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye çökelmesi, seçiminize ve güveninize layık.

5. Numune Yapımı

FPC numune yapımı ve özelleştirme hizmetleri konusunda uzmanız, şirket hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma, çekim açısı ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz görüntü bir miktar renk sapmasına sahip olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenir ve yükseltilir ve her türlü FPC numune yapımı ve özelleştirme hizmetinde uzmanız, Ürünlerimizle ilgileniyorsanız, lütfen bize gereksinimlerinizi bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak-ve-çalıştır ve diğer tek adımlı hizmetleri sağlamanıza yardımcı olacağız.

lütfen bizimle çevrimiçi veya E-posta yoluyla iletişime geçin,

ve profesyonel satış ekibimizden size bire bir hizmet vereceğiz.

Zaman ayırdığınız için teşekkür ederiz.
