PCB kartı nasıl tasarlanır?
Biz profesyonel esnek baskılı devre kartı üreticileriyiz, FPC esnek devre kartı, FPC esnek baskılı devre, HDI baskılı devre kartı, SMD led ışık şeridi, COB led şeridi, PCB kartı tasarımı, esnek led ekran, Elektronik PCB, baskılı devre montajı, devre kartı montajı ve benzeri ürünler sağlayabiliriz.

Gelişmiş SMT Teknolojisine Sahip Profesyonel LED Güzellik Maskesi Devre Kartı

Cilt Gençleştirme Ürünleri İçin İdeal

Ürün açıklaması:

Ürün modeli:HQ010

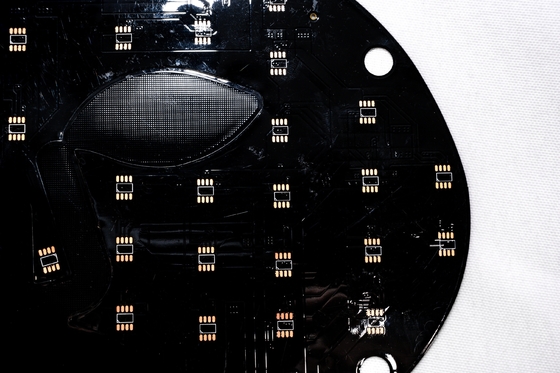

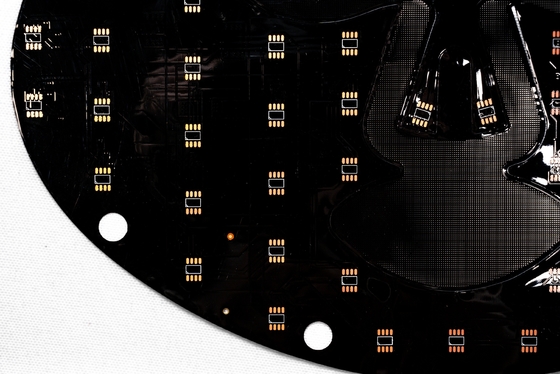

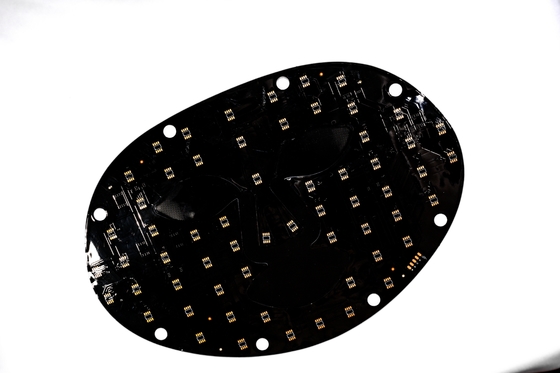

Ürün Adı: Foton güzellik cihazı FPC / Led güzellik maskesi devre kartı
Ürün özellikleri: Çift katmanlı kart, çift taraflı film kaplama, beyaz tahta, siyah metin, OSP antioksidan

Ürün özellikleri:

1. İhtiyaçlarınıza göre farklı malzeme kalınlığı ve işlem gereksinimlerine sahip LED esnek maske devre kartı, LED maske tek ve çift taraflı çok katmanlı kablolama özelleştirilebilir.

2. İyi esneklik ve bükülmeye karşı dayanıklılık

Fabrikada profesyonel bükülme test cihazı bulunmaktadır, her parti malzeme seri üretimden önce

On binlerce bükülme testinden geçer

FPC tasarım parametreleri

Ana teknik parametreler:

1. Hakkında Boyutlar:

Hassas FPC: Maksimum boyut 240X500mm'dir (limit 250X500mm) ve minimum boyut sınırı yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır. Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki kat bakır folyoya, artırılmış deliklere ve oluşturulmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılır.

• 3. Lehim maskesi rengi
• FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çoğu ürün için uygundur, çeşitli kablo ürünleri gibi. Siyah film genellikle üst düzey veya ışık emici ürünlerde kullanılır, arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme göre ek bir beyaz kaplama katmanına sahiptir ve genellikle yansıtma gerektiren ürünlerde kullanılır, aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;

Hassas FPC çift katmanlı kart 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.

Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;

• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.
• 5. Minimum hat genişliği/hat aralığı
• Normal şartlar altında, ne kadar küçük olursa zorluk o kadar artar, hata oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.
• Hizmet süreci

1. Danışmanlık

FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıllık odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlama.

2. Teklif

Aynı tür teknoloji, malzeme, gelişmiş teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşteriler için maliyetleri büyük ölçüde tasarruf etme.

3. Profesyonellik

Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 kıdemli teknik omurga personeline sahiptir.

4. Tasarım

Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunma, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize layıktır.

5. Numune Üretimi

FPC numune üretimi ve özelleştirme hizmetlerinde uzmanız, şirket hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz resimde bir dereceye kadar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir ve her türlü FPC numune üretimi ve özelleştirme hizmetlerinde uzmanız, ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve diğer tek durak hizmetleri sunmanıza yardımcı olacağız.

lütfen çevrimiçi olarak bizimle iletişime geçin veya bize e-posta gönderin,

ve profesyonel satış ekibimizden bire bir hizmet sunacağız.

Zamanınız için teşekkür ederiz.
