Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı

Name: Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ042
Availability: InStock

Marka Adı:	HONGQI
Model Numarası:	HQ042
Moq:	500 adet.
fiyat:	Anlaşılabilir
Teslim Zamanı:	pazarlık edilebilir
Ödeme Şartları:	L/C,D/A,T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

UL E477885 IATF16949 GB/T13485

Yalıtım Malzemesi:

organik reçine

Ambalaj bilgileri:

Güçlü Kağıt kutularla paketlenmiştir

Yetenek temini:

Ayda 100000 adet

Vurgulamak:

Çift taraflı elektronik basılı devre kartı

Hassas Elektronik Basılı Devre Tablosu

Çift taraflı elektronik devre kartı montajı

Ürün Tanımı

PCB kartı nasıl tasarlanır?

Biz profesyonel esnek baskılı devre kartı üreticileriyiz, FPC esnek devre kartı, FPC esnek baskılı devre, HDI baskılı devre kartı, SMD led ışık şeridi, COB led şerit, PCB kartı tasarımı, esnek led ekran, Elektronik PCB, baskılı devre montajı, devre kartı montajı ve benzeri sağlayabiliriz.

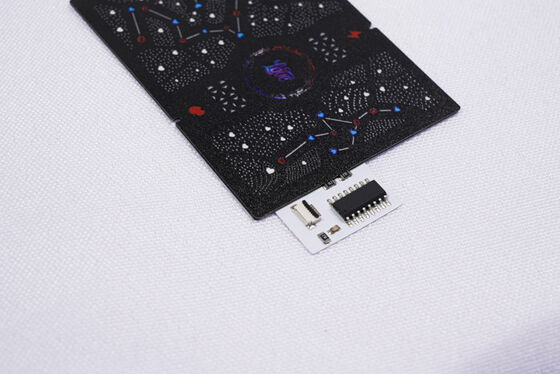

Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı 0

Ürün açıklaması:

Ürün modeli:HQ042

Ürün Adı: Hassas FPC

Ürün özellikleri: Çift katmanlı devre kartı, çift taraflı siyah film, siyah metin, yüzey altın kaplama

Ürün özellikleri:

1. Biz Esnek PCB ve FPC Üreticisiyiz, ihtiyaçlarınıza göre farklı malzeme kalınlığı ve işlem gereksinimlerine göre özelleştirilmiş LED ışık şeridi FPC, Hassas FPC, Renkli LED şerit FPC ve diğer tek, çift taraflı ve çok katmanlı LED esnek devre kartları.

2. İyi esneklik ve bükülmeye karşı direnç

Fabrikada profesyonel bükme test cihazı bulunmaktadır, her parti malzeme seri üretimden önce on binlerce bükme testinden geçirilerek ürün kalitesi güvence altına alınır.

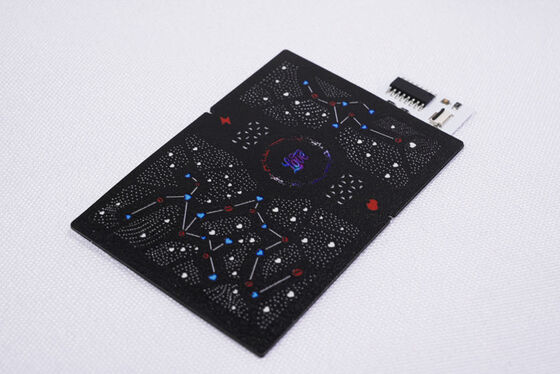

Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı 1

FPC tasarım parametreleri

Ana teknik parametreler:

1. Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500mm'dir (limit 250X500mm) ve minimum boyut sınırı yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı

Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki kat bakır folyoya, artırılmış deliklere ve oluşturulmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılır.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çoğu ürün için uygundur, çeşitli kablo ürünleri gibi. Siyah film genellikle üst düzey veya ışık emici ürünlerde kullanılır, arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme göre ek bir beyaz kaplama katmanına sahiptir ve genellikle yansıtma gerektiren ürünlerde kullanılır, aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;
Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, ne kadar küçük olursa zorluk o kadar artar, hata oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

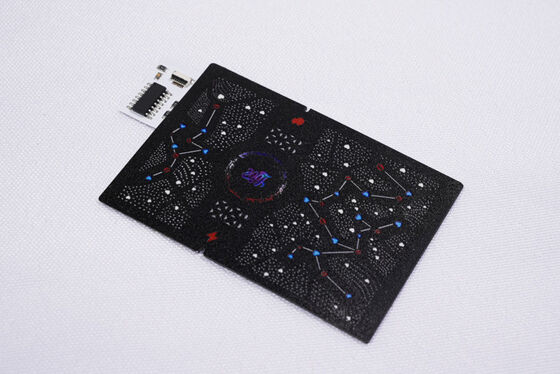

Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı 4

Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı 5

Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı 6

Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı 7

Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı 8

Hizmet süreci

Danışmanlık

FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıllık odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlamak.
Teklif

Aynı tür teknoloji, malzeme, gelişmiş teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşterilerin maliyetlerini büyük ölçüde tasarruf etmek.
Profesyonellik

Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 kıdemli teknik omurga personeline sahiptir.
Tasarım

Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunmak, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçim ve güveninize layıktır.
Numune Yapımı

FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız, şirketimiz hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.

Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı 9

Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı 10

Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı 11

Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı 12

Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı 14

Sertifikalar ve Onurlar

Yanık koruma seviyesi V0 ve özelleştirilebilir seçeneklerle çift taraflı FPC esnek devre kartı 15

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz resimde bir dereceye kadar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir ve her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak ve diğer tek durak hizmetleri sunmanıza yardımcı olacağız.

lütfen çevrimiçi olarak veya E-posta ile bizimle iletişime geçin, size profesyonel satış ekibimizden bire bir hizmet sunacağız. Zamanınız için teşekkür ederiz.

Etiketler:

Esnek PCB Düzeneği

PCB Kart Tasarımı

PCB tasarım montajı
