PCB kartı nasıl tasarlanır?
Biz profesyonel esnek baskılı devre kartı üreticileriyiz, FPC esnek devre kartı, FPC esnek baskılı devre, HDI baskılı devre kartı, SMD led ışık şeridi, COB led şeridi, PCB kartı tasarımı, esnek led ekran, Elektronik PCB, baskılı devre montajı, devre kartı montajı ve benzeri ürünler sağlayabiliriz.

Led Lamba FPC, Led Işıklar Tıbbi Ekipmanlar ve Baskılı Devre Kartı Montajı İçin Uygundur

Ürün açıklaması:

Ürün modeli:HQ041

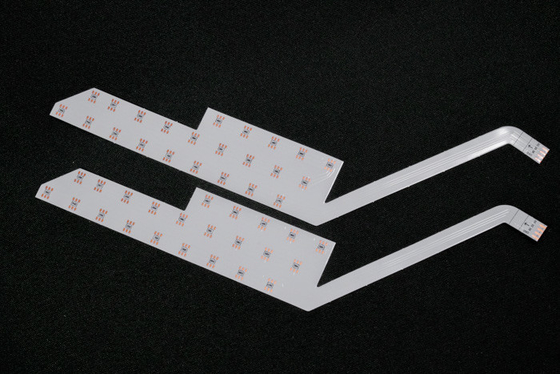

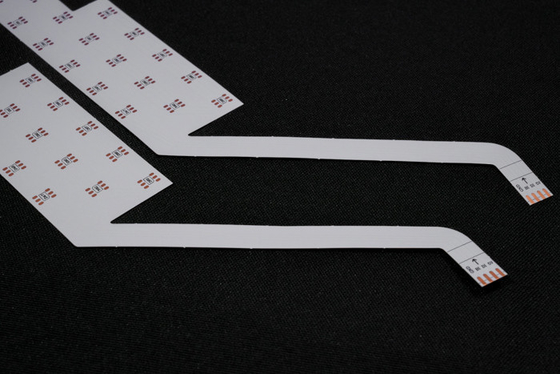

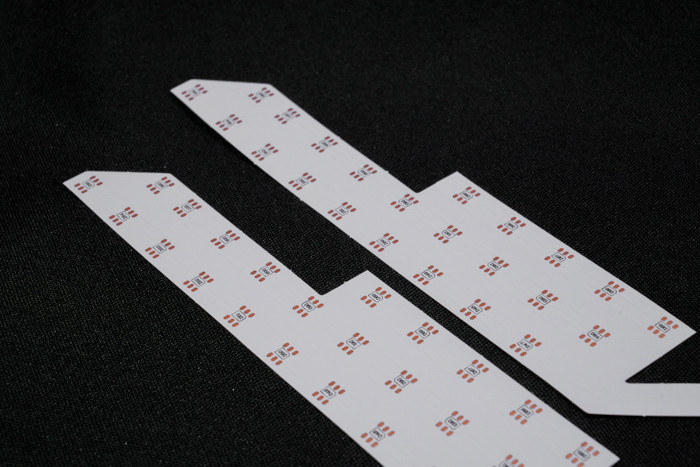

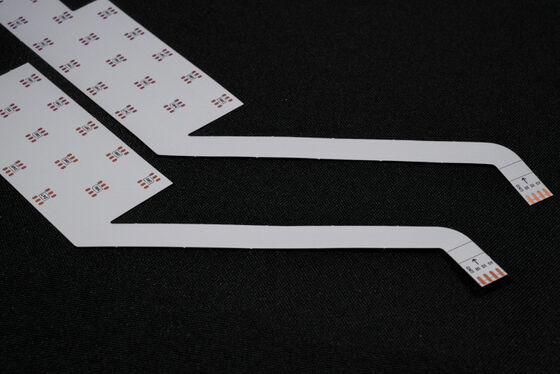

Ürün Adı: led lamba FPC
Ürün özellikleri: Çift katmanlı devre kartı, çift taraflı beyaz film, beyaz metin,OSP antioksidan

Ürün özellikleri:

1. Biz Esnek PCB ve FPC Üreticisiyiz, ihtiyaçlarınıza göre farklı malzeme kalınlığı ve işlem gereksinimlerini özelleştirebiliriz. LED ışık şeridi FPC, Hassas FPC, Renkli LED şerit FPC ve diğer LED esnek devre kartları tek, çift taraflı ve çok katmanlı olarak mevcuttur.

2. İyi esneklik ve bükülmeye karşı direnç

Fabrikada profesyonel bükme test cihazı bulunmaktadır, her parti malzeme seri üretimden önce ürün kalitesini sağlamak için on binlerce bükme testinden geçer.

FPC tasarım parametreleri

Ana teknik parametreler:

1. Hakkında

Boyutlar: Hassas FPC: Maksimum boyut 240X500mm'dir (limit 250X500mm) ve minimum boyut sınırı yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı

Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır. Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki katman bakır folyo, artırılmış delikler ve oluşturulmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılırlar. 3. Lehim maskesi rengi

• FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çoğu ürün için uygundur, örneğin çeşitli kablo ürünleri. Siyah film genellikle üst düzey veya ışık emici ürünlerde kullanılır, örneğin arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme göre ek bir beyaz kaplama katmanına sahiptir ve genellikle yansıtma gerektiren ürünlerde kullanılır, örneğin aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb.
• 4. Bakır folyo kalınlığı

Hassas FPC tek panel seçenekleri arasında 18um (0.5oz) ve 35um (1oz) bulunur; Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.

Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;

Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

• 5. Minimum hat genişliği/hat aralığı
• Normal şartlar altında, ne kadar küçük olursa zorluk o kadar artar, hata oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.
• Hizmet süreci
• 1. Danışmanlık

16 yıl FPC esnek devre kartı tasarımı ve Ar-Ge üretimine odaklanarak, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlamak.

2. Teklif

Aynı tür teknoloji, malzeme, gelişmiş teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşteriler için maliyetleri büyük ölçüde tasarruf sağlar.

3. Profesyonellik

Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 kıdemli teknik omurga personeline sahiptir.

4. Tasarım

Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunmak, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak ve açık çelik elek tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize layıktır.

5. Numune Yapımı

FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız, şirketimiz acil üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.
