LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile

Name: LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ020
Availability: InStock

Marka Adı:	HONGQI
Model Numarası:	HQ020
Moq:	1200 ADET
fiyat:	Anlaşılabilir
Teslim Zamanı:	pazarlık edilebilir
Ödeme Şartları:	L/C,D/A,T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

UL E477885 IATF16949 GB/T13485

Yalıtım Malzemesi:

organik reçine

Ambalaj bilgileri:

Güçlü Kağıt kutularla paketlenmiştir

Yetenek temini:

Ayda 100000 adet

Vurgulamak:

LED FPC kartı

Hızlı FPC kartı

LED basılı devre panosu montajı

Ürün Tanımı

Led İçin Çift Katmanlı ve Baskılı Devre Kartı Düzeneği ile Hassas FPC Kartı

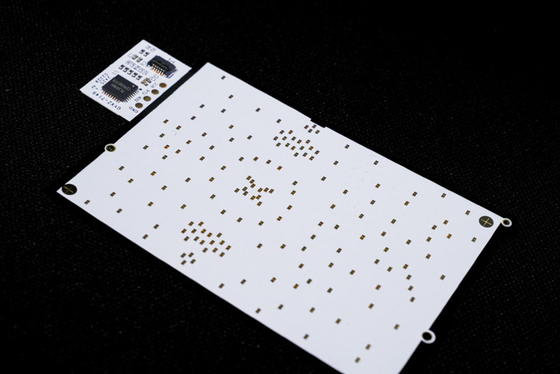

LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile 0

Ürün Açıklaması:

Ürün modeli: HQ020

Ürün Adı: Hassas FPC

Ürün özellikleri: Çift katmanlı devre kartı, çift taraflı film kaplama, beyaz tahta, beyaz yazı, yüzey altın kaplama

Ürün özellikleri:

1.biz, farklı malzeme kalınlığı ve proses gereksinimlerini özelleştirmek için ihtiyaçlarınıza göre Esnek Pcb ve FPC Üreticisiyiz Hassas FPC, Renkli LED şerit FPC ve tek, çift taraflı ve Çok katmanlı diğer LED esnek devre kartı.

İyi esneklik ve bükülmeye karşı direnç

Fabrikada, her malzeme partisinin profesyonel bir bükme test cihazı vardır.

Ürün kalitesini sağlamak için seri üretimden önce on binlerce bükme testi.

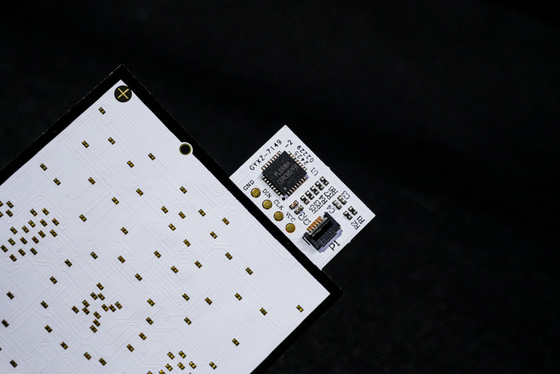

LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile 1

FPC tasarım parametreleri

Ana teknik parametreler:

1. Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500 mm'dir (limit 250X500 mm) ve minimum boyutta herhangi bir sınır yoktur. Rulo malzeme panosu: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Tahtadaki katman sayısı

Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrolde, elektronik cihazlarda ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı kartlar iki katman bakır folyoya, artırılmış yollara ve oluşturulmuş iletken yollara sahiptir. Genellikle cep telefonlarında, otomotiv aletlerinde ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanmanızı öneririz, Sarı film, çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur. Siyah film genellikle arabalar, cep telefonları, LED ekranlar vb. gibi üst düzey veya ışık emici ürünlerde kullanılır. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb. gibi yansıma gerektiren ürünlerde kullanılır.

4. Bakır folyo kalınlığı

Hassas FPC tek panel seçenekleri arasında 18um (0,5oz) ve 35um (1oz) bulunur;
Hassas FPC çift katmanlı panel, 12um (0,33oz),18um (0,5oz) ve 35um (1oz) arasından seçilebilir.
Sıradan FPC tek paneli 18um/25um/35um (1oz)/50um'u seçebilir;
Sıradan FPC çift katmanlı panolar 18-25um,25-25um,35-35um veya 35-70um arasından seçilebilir.

5. Minimum satır genişliği/satır aralığı

Normal şartlarda zorluk ne kadar küçük olursa kusur oranı da o kadar yüksek olur ve genellikle en az 3mil kullanılması tavsiye edilir.

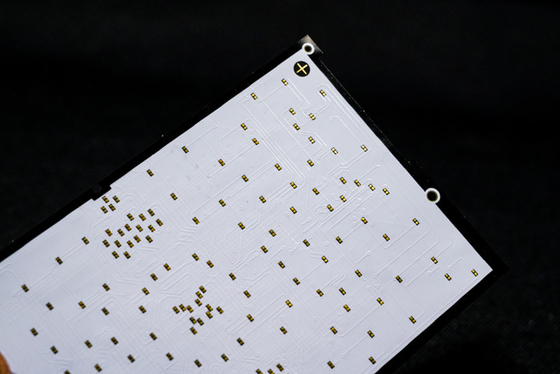

LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile 4

LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile 5

LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile 6

LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile 7

LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile 8

Hizmet süreci

1.Danışmanlık

Müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürünlerin geliştirilmesi ve ilgili teknik destek sağlamak için 16 yıldır FPC esnek devre kartı tasarımı ve Ar-Ge üretimine odaklanıyoruz.

2.Teklif

Müşterilerin maliyetten tasarruf etmesi için aynı tür teknoloji, malzeme, ileri teknoloji, fiyat tavizlerinin örnek veya toplu teklifi.

3.Meslek

Firmamız Almanya, Japonya, Tayvan ve diğer bölgelerde gelişmiş ekipman ve üretim teknolojisi, profesyonel üretim, ölçeğe sahiptir. Fabrikamız, 800'den fazla çalışanı ve 50 üst düzey teknik omurga personeli ile yaklaşık 20.000 metrekarelik bir alanı kaplamaktadır.

4. Tasarım

Müşterilere bir dizi uluslararası sistem sertifikasyonunu sonuçlandırmak için çözümler sunmak, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, geçmeli ve açık çelik hasır tek elden hizmet, 16 yıllık profesyonel ve teknik düzeyde yağış, seçiminize ve güveninize layık olabilir.

5. Örnek Yapımı

FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız; şirketin hızlandırılmış bir üretim hattı vardır, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.

LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile 9

LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile 10

LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile 11

LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile 12

LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile 14

Sertifikalar ve Onurlar

LED Işıklandırma için hassas Çift Katmanlı FPC Taşıma Tablosu özelleştirilebilir Esnek Basılı Devre Taşları Montajı ile 15

Lütfen aklınızda bulundurun:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz görüntüde bir miktar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir ve her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen bize gereksinimlerinizi söyleyin; profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, eklenti ve diğer tek elden hizmet sunmanıza yardımcı olacağız.

lütfen bizimle çevrimiçi olarak iletişime geçin veya bize e-posta gönderin; size profesyonel satış ekibimizden bire bir hizmet sunacağız. Zaman ayırdığınız için teşekkür ederiz.
