PCB kartı nasıl tasarlanır?
Biz profesyonel esnek baskılı devre kartı üreticileriyiz, FPC esnek devre kartı, FPC esnek baskılı devre, HDI baskılı devre kartı, SMD led ışık şeridi, COB led şerit, PCB kartı tasarımı, esnek led ekran, Elektronik PCB, baskılı devre montajı, devre kartı montajı ve benzeri ürünler sağlayabiliriz.
Esnek PCB Üretimi Çift Katmanlı FPC Kart Montajı LED Şerit İçin Esnek PCB

Ürün açıklaması:
Ürün modeli: HQ018

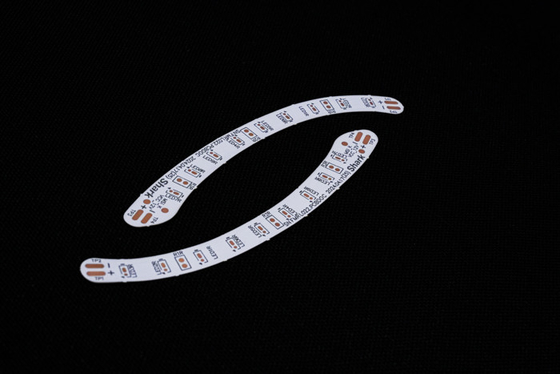

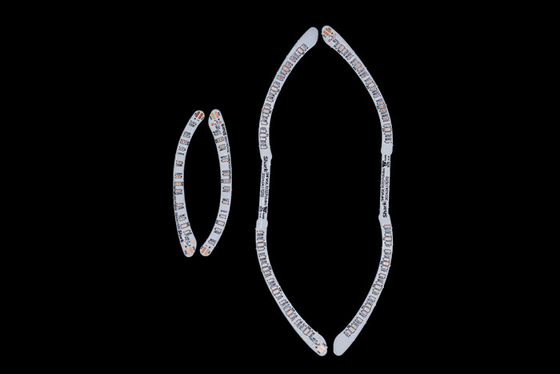

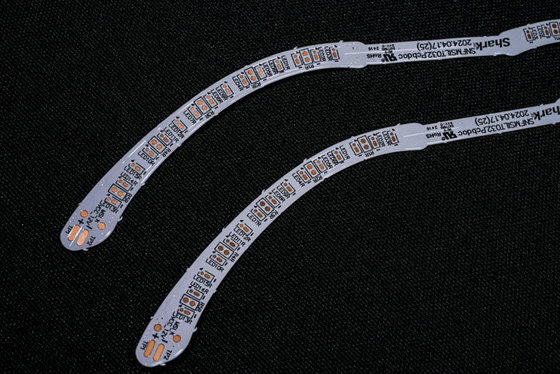

Ürün Adı: Panel ışıkları Kartı
Ürün özellikleri: Çift katmanlı kart, çift taraflı film kaplama, beyaz tahta, siyah metin, OSP antioksidan

Ürün özellikleri:
1. Biz Esnek PCB ve FPC Üreticisiyiz, İhtiyaçlarınıza göre farklı malzeme kalınlığı ve işlem gereksinimlerine göre özelleştirilmiş renkli LED şerit FPC ve diğer tek, çift taraflı ve çok katmanlı LED esnek devre kartları.
2. İyi esneklik ve bükülmeye karşı direnç
Fabrikada profesyonel bükülme test cihazı bulunmaktadır, her parti malzeme seri üretimden önce on binlerce bükülme testinden geçer.

FPC tasarım parametreleri

Ana teknik parametreler:

1. Boyutlar Hakkında:
Hassas FPC: Maksimum boyut 240X500mm'dir (sınır 250X500mm) ve minimum boyut için bir sınır yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki kat bakır folyoya, artırılmış deliklere ve oluşmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi
FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çoğu ürün için uygundur, örneğin çeşitli kablo ürünleri. Siyah film genellikle üst düzey veya ışık emici ürünlerde kullanılır, örneğin arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle yansıma gerektiren ürünlerde kullanılır, örneğin aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;
• Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı
Normal şartlar altında, ne kadar küçük olursa zorluk o kadar artar, hata oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1. Danışmanlık
   FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıllık odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlamak.
2. Teklif
   Aynı tür teknoloji, malzeme, ileri teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşterilerin maliyetlerini büyük ölçüde tasarruf etmek.
3. Profesyonellik
   Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 kıdemli teknik omurga personeline sahiptir.
4. Tasarım
   Müşterilere uluslararası sistem sertifikalarının birçoğunu sonuçlandırmak için çözümler sunmak, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçim ve güveninize layıktır.
5. Numune Üretimi
   FPC numune üretimi ve özelleştirme hizmetlerinde uzmanız, şirketimizin hızlandırılmış bir üretim hattı bulunmaktadır, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat:
Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz resimde bir dereceye kadar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir ve her türlü FPC numune üretimi ve özelleştirme hizmetlerinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak ve diğer tek durak hizmetleri sunmanıza yardımcı olacağız.
lütfen bizimle çevrimiçi olarak veya E-posta yoluyla iletişime geçin, profesyonel satış ekibimizden birebir hizmet alacaksınız. Zamanınız için teşekkür ederiz.
