Tüm Boyutlardaki LED Çizgi Esnek Devre Taşıyıcısı LED Işıklandırma için Uygun 12V 24V FPCB

Ürün tanımı:

Ürün modeli:HQ30142
Ürün Adı: Esnek LED Çizgi Devre Kartı
Ürün özellikleri: Çift katmanlı karton iki taraflı beyaz filmle Siyah Karakter OSP Antioksidan

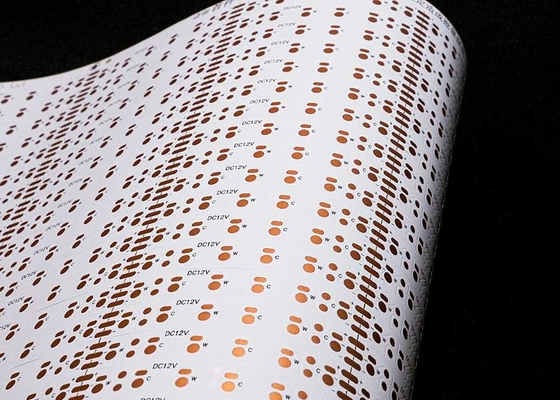

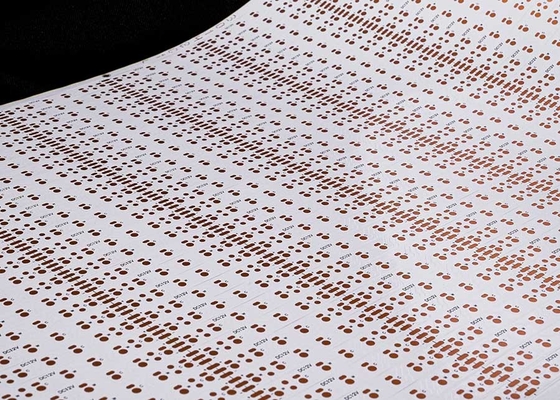

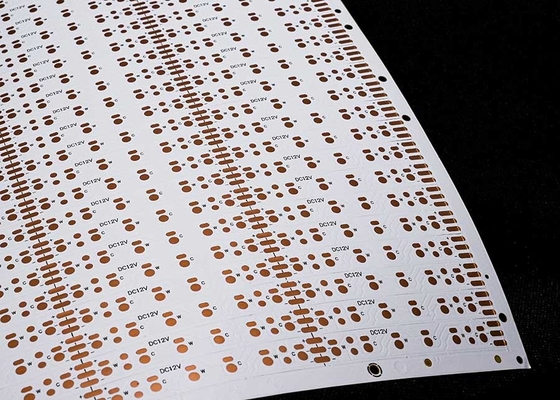

Ürün özellikleri:2835LED Çizgi Esnek Devre Kartı,bir parça başına 60 ışık atışı, boyutu:8*503mm,12V iki taraflı Kart beyaz film FPCB

FPC tasarım parametreleri

Ana teknik parametreler:

1. Yaklaşık Boyutları:

Kesinlik FPC: Maksimum boyut 240X500mm (limit250X500mm), ve minimum boyut için bir sınır yoktur. Rulo malzeme panosu: maksimum genişlik 240. maksimum uzunluk 100 metre.

2- Numara. - Ne? Tahta katmanları

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelerle diğer alanlarda kullanılır.
• Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı levhalar iki kat bakır folyo, artan vias ve oluşturulan iletken yollara sahiptir.Otomobil aletleri ve diğer ürünler.

3- Asker. Maske rengi

FPC'nin lehim maskesinin renkleri sarı, siyah ve beyaz. Sarı kullanmayı önerin, Sarı film çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğuna uygundur.Siyah film genellikle yüksek kaliteli veya ışık emici ürünlerde kullanılırBeyaz film, sarı filmle karşılaştırıldığında daha fazla beyaz kaplama tabakasına sahiptir ve genellikle yansıma gerektiren ürünlerde kullanılır.Işık armatürleri gibi., LED ekranları, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

• Hızlı FPC tek panel seçenekleri arasında 18um (0.5oz) ve 35um (1oz) bulunur;
• Kesinlik FPC çift katmanlı tahta 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı levhalar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5En az çizgi genişliği / çizgi aralığı

Normal koşullarda, zorluk ne kadar küçükse, kusur oranı o kadar yüksektir ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1- Danışmanlık

16 yıl FPC esnek devre kartı tasarımı ve Ar-Ge üretimine odaklanarak, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri,yeni ürünlerin geliştirilmesi ve ilgili teknik destek sağlamak.

2- Teklif.

Aynı tür teknolojinin, malzemelerin, gelişmiş teknolojinin örnek veya parti teklifleri, maliyetleri tasarruf etmek için müşteriler için büyük ölçüde fiyat imtiyazları.

3Mesleği:

Şirketimizin Almanya, Japonya, Tayvan ve diğer bölgelerinde gelişmiş ekipman ve üretim teknolojisi, profesyonel üretim, ölçek var.800'den fazla çalışanı ve 50 üst düzey teknik personel ile.

4.Tasarım

Müşterilere bir dizi uluslararası sistem sertifikasını tamamlamak için çözümler sunmak, substrat üretimi, kablolama, prensip tasarımı, kalıp, yama,Plug-in ve açık çelik ağlı tek durak servisi, 16 yıllık profesyonel ve teknik düzeyde, seçiminize ve güveninize layık.

5. Örnek Yapma

Biz FPC örnek yapım ve özelleştirme hizmetleri uzmanlaşmış, şirketin hızlı bir üretim hattı vardır, örneğin: esnek devreler panosu çift panel örnekleri 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat edin:

Bu sitedeki tüm fotoğraflar gerçektir. Işıktaki değişiklikler, çekim açısı ve ekran çözünürlüğü nedeniyle, gördüğünüz görüntü bazı dereceye kadar kromatik sapma gösterebilir.GongDong HongQi, Çin'de 16 yıllık bir geçmişi olan profesyonel bir devre kartı üreticisidir.Ürünlerimiz her yıl güncellenir ve yükseltilir ve her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanlaşırız.Lütfen bize ihtiyaçlarınızı söyleyin., profesyonel çözümler, altyapı üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve diğerlerini tek durak hizmetleri sunmanıza yardımcı olacağız.

Lütfen bize e-posta gönderin.Ve size profesyonel satış ekibimizden teker teker hizmet vereceğiz.Zaman ayırdığınız için teşekkürler.
