Ürün ayrıntıları

Evde Ürünler

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB

Marka Adı:	HONGQI
Model Numarası:	HQ30118
Moq:	500 adet.
fiyat:	Anlaşılabilir
Teslim Zamanı:	8-15 iş günü
Ödeme Şartları:	L/C,D/A,T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

UL E477885 IATF16949 GB/T13485

Yalıtım Malzemesi:

Temel Malzemeler:

Bakır

Katman Sayısı::

Çift Taraflı

Yalıtım tabakası kalınlığı::

ince tabak

İşleme Teknolojisi:

elektrolitik folyo

Alev geciktirici özellikler::

Yangın Koruma Seviyesi V0

Plaka kalınlığı:

0,25 mm±0,05

Pazarlama Yöntemi:

Fabrika Doğrudan Satışları

Bakır kalınlığı::

2 ons

Yüzey işleme::

OSP / Daldırma Tin / Daldırma Altın İşlemleri

Diğer Hizmetler:

özelleştirilmiş hizmetleri destekleyin

Mekanik sertlik::

Esnek

Yalıtım Reçinesi::

Epoksi Reçine (EP)

uygulama alanı:

Cep telefonlarında, otomotiv enstrümanlarında ve LED aydınlatma, iletişim, yapay zeka, vb.

Ambalaj bilgileri:

Güçlü Kağıt kutularla paketlenmiştir

Yetenek temini:

Ayda 100000 adet

Vurgulamak:

Esnek LED Çizgi Devre Kartı

2835 LED Şerit FPCB

Flex pcb üreticisi

Ürün Tanımı

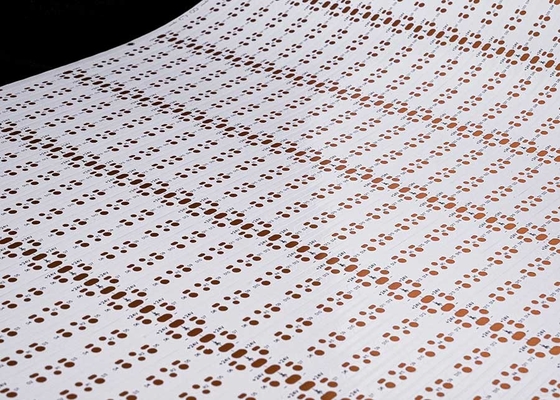

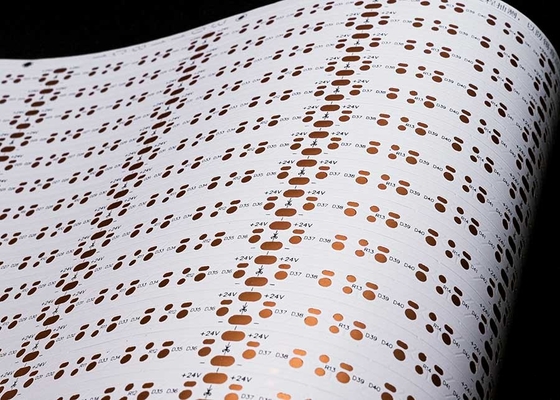

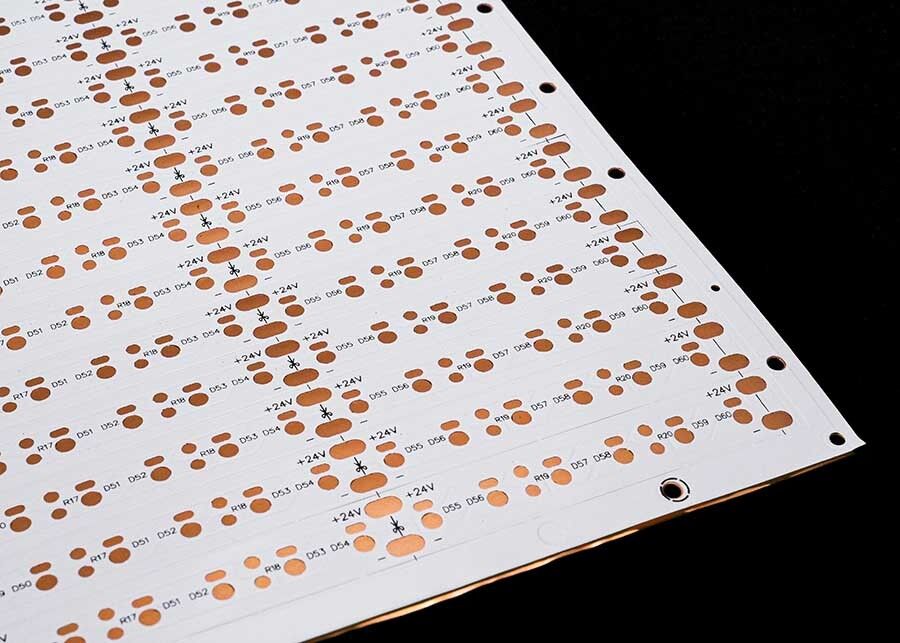

24V LED Çizgi Esnek Devre Tablosu 30 Işık Vuruşları ile LED Çift Taraflı FPCB

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 0

Ürün tanımı:

Ürün modeli:HQ30118

Ürün AdıEsnek LED Çizgi Devre Kartı

Ürün özellikleri2835-60LEDS/PCS-10*503-24V

Çift katmanlı karton iki taraflı beyaz filmle Siyah Karakter OSP Antioksidan

Ürün özellikleri:2835 LED Çizgi Esnek Devre Tablosu,parça başına 60 ışık atışı, boyutu:10*503mm,24V iki taraflı Tablo beyaz film FPCB

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 1

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 3

FPC tasarım parametreleri

Ana teknik parametreler:

1Boyutlar hakkında:

Kesinlik FPC: Maksimum boyut 240X500mm (limit250X500mm), ve minimum boyut için bir sınır yoktur. Rulo malzeme panosu: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Tahtada katman sayısı

Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelerle diğer alanlarda kullanılır.
Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı levhalar iki kat bakır folyo, artan vias ve oluşturulan iletken yollara sahiptir.Otomobil aletleri ve diğer ürünler.

3Lehim maskesinin rengi.

FPC'nin lehim maskesinin renkleri sarı, siyah ve beyaz. Sarı kullanmayı önerin, Sarı film çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğuna uygundur.Siyah film genellikle yüksek kaliteli veya ışık emici ürünlerde kullanılırBeyaz film, sarı filmle karşılaştırıldığında daha fazla beyaz kaplama tabakasına sahiptir ve genellikle yansıma gerektiren ürünlerde kullanılır.Işık armatürleri gibi., LED ekranları, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

Hızlı FPC tek panel seçenekleri arasında 18um (0.5oz) ve 35um (1oz) bulunur;
Kesinlik FPC çift katmanlı tahta 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
Sıradan FPC çift katmanlı levhalar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5En az çizgi genişliği / çizgi aralığı

Normal koşullarda, zorluk ne kadar küçükse, kusur oranı o kadar yüksektir ve genellikle en az 3mil kullanılması önerilir.

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 4

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 5

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 6

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 7

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 8

Hizmet süreci

Danışmanlık
16 yıl FPC esnek devre kartı tasarımı ve Ar-Ge üretimine odaklanarak, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri,yeni ürünlerin geliştirilmesi ve ilgili teknik destek sağlamak.
Teklif
Aynı tür teknolojinin, malzemelerin, gelişmiş teknolojinin örnek veya parti teklifleri, maliyetleri tasarruf etmek için müşteriler için büyük ölçüde fiyat imtiyazları.
Mesleği
Şirketimizin Almanya, Japonya, Tayvan ve diğer bölgelerinde gelişmiş ekipman ve üretim teknolojisi, profesyonel üretim, ölçek var.800'den fazla çalışanı ve 50 üst düzey teknik personel ile.
Tasarım
Müşterilere bir dizi uluslararası sistem sertifikasını tamamlamak için çözümler sunmak, substrat üretimi, kablolama, prensip tasarımı, kalıp, yama,Plug-in ve açık çelik ağlı tek durak servisi, 16 yıllık profesyonel ve teknik düzeyde, seçiminize ve güveninize layık.
Örnek Yapma
Biz FPC örnek yapım ve özelleştirme hizmetleri uzmanlaşmış, şirketin hızlı bir üretim hattı vardır, örneğin: esnek devreler panosu çift panel örnekleri 5-7 gün içinde tamamlanabilir.

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 9

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 10

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 11

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 12

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 14

Sertifikalar ve Onurlar

Esnek LED Çizgi Devre Paneli 2835-60LEDS/PCS LED Işıklandırma için 24V Çift Taraflı FPCB 15

Lütfen dikkat edin:

Bu sitedeki tüm fotoğraflar gerçektir. Işıktaki değişiklikler, çekim açısı ve ekran çözünürlüğü nedeniyle, gördüğünüz görüntü bazı dereceye kadar kromatik sapma gösterebilir.GongDong HongQi, Çin'de 16 yıllık bir geçmişi olan profesyonel bir devre kartı üreticisidir.Ürünlerimiz her yıl güncellenir ve yükseltilir ve her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanlaşırız.Lütfen bize ihtiyaçlarınızı söyleyin., profesyonel çözümler, altyapı üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve diğerlerini tek durak hizmetleri sunmanıza yardımcı olacağız.

Lütfen bize e-posta gönderin ve profesyonel satış ekibimizden size özel hizmet vereceğiz. Zaman ayırdığınız için teşekkürler.
