3528 LED Şerit Esnek Devre Kartı, 30 Işık Vuruşu, 24V Çift Taraflı Kart FPCB

Ürün açıklaması:

Ürün modeli:HQ30116
Ürün Adı: Esnek LED Şerit Devre Kartı
Ürün özellikleri: Çift taraflı beyaz film Siyah Karakter OSP Antioksidanlı çift katmanlı kart

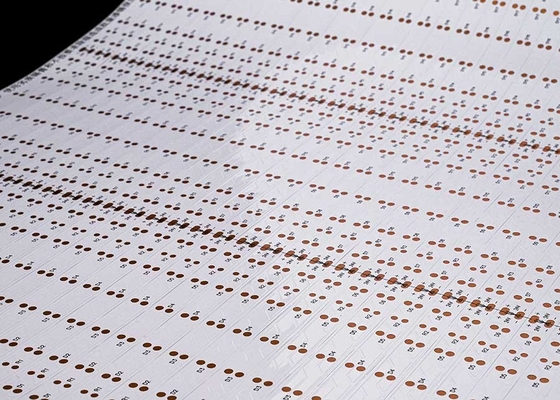

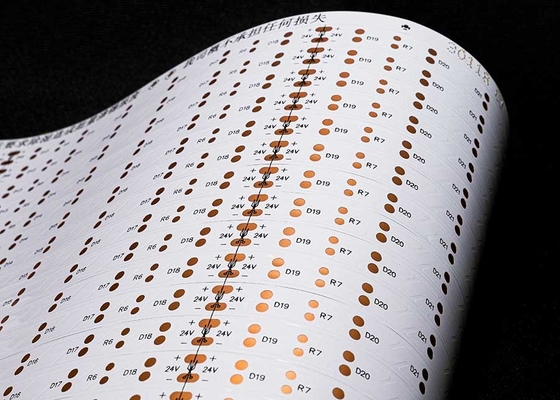

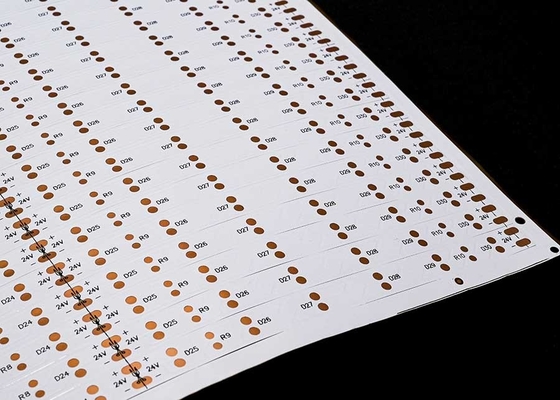

Ürün özellikleri:3528 LED Şerit Esnek Devre Kartı, parça başına 30 ışık vuruşu, boyut: 8*500mm, 24V çift taraflı Kart beyaz film FPCB

FPC tasarım parametreleri

Ana teknik parametreler:

1.Hakkında Boyutlar:

Hassas FPC: Maksimum boyut 240X500mm'dir (sınır 250X500mm) ve minimum boyut için bir sınır yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metredir.

2. Sayısı kart üzerindeki katmanlar Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik cihazlar ve nispeten basit devrelere sahip diğer alanlarda kullanılır.

• Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı kartlar iki kat bakır folyoya, artırılmış geçişlere sahiptir ve iletken yollar oluşturur. Genellikle cep telefonları, otomotiv cihazları ve diğer ürünlerde kullanılırlar.
• 3. Lehim

maske rengi FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film, çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur. Siyah film, otomobiller, cep telefonları, LED ekranlar vb. gibi üst düzey veya ışığı emen ürünlerde yaygın olarak kullanılır. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb. gibi yansıma gerektiren ürünlerde kullanılır.

4. Bakır folyo kalınlığı

Hassas FPC tek panel seçenekleri arasında 18um (0.5oz) ve 35um (1oz) bulunur;

• Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.
• 5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, zorluk ne kadar küçükse, kusur oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1.Danışmanlık

Müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürünlerin geliştirilmesi ve ilgili teknik destek sağlamak için FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıl odaklanma.

2.Teklif

Aynı tür teknolojinin, malzemelerin, gelişmiş teknolojinin örnek veya toplu alıntıları, fiyat indirimleri, müşterilerin maliyetlerden büyük ölçüde tasarruf etmesini sağlar.

3.Meslek

Firmamız Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekarelik bir alanı kaplamakta, 800'den fazla çalışanı ve 50 üst düzey teknik omurga personeli bulunmaktadır.

4.Tasarım

Müşterilere bir dizi uluslararası sistem sertifikasını sonuçlandırmak için çözümler sağlayın, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak-çıkar ve açık çelik ağ tek elden hizmet sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize layık.

5.Örnek Yapımı

FPC örnek yapımı ve özelleştirme hizmetleri konusunda uzmanız, şirketimiz hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel örnekleri 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma, çekim açısı ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz görüntü bir miktar renk sapmasına sahip olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenir ve yükseltilir ve her türlü FPC örnek yapımı ve özelleştirme hizmetinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, tak-çıkar ve diğer tek elden hizmetleri sağlamanıza yardımcı olacağız.
