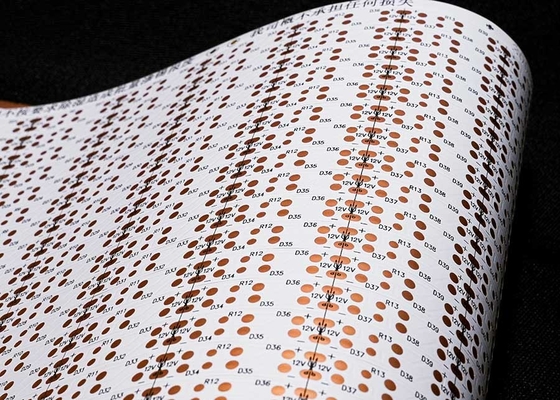

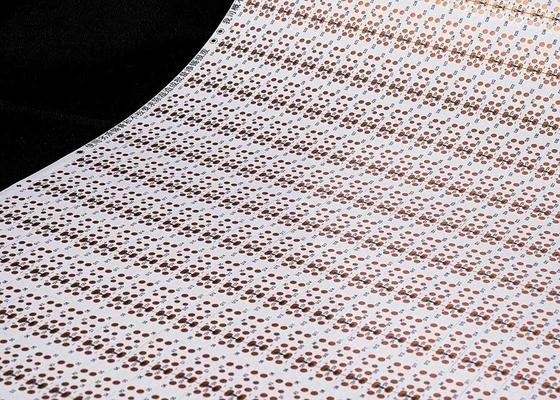

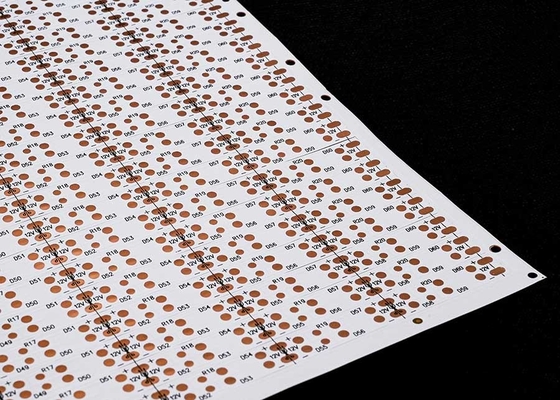

60 Işıklı 3528 Çift Taraflı LED Devre Kartı ile 12V LED Şerit Devre Kartı

Ürün açıklaması:

Ürün modeli:HQ30061(ışık rengi)
Ürün Adı: Esnek LED Şerit Devre Kartı
Ürün özellikleri: Çift katmanlı kart, çift taraflı beyaz film Siyah Karakter OSP Antioksidan

Ürün özellikleri:3528, 60LED/ADET, boyut: 8*503mm, 12V çift taraflı Kart beyaz film FPCB

FPC tasarım parametreleri

Ana teknik parametreler:

1. Hakkında Boyutlar:

Hassas FPC: Maksimum boyut 240X500mm'dir (limit 250X500mm) ve minimum boyut için sınır yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Katman sayısı kartta

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki kat bakır folyoya, artırılmış deliklere ve oluşmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur. Siyah film genellikle arabalar, cep telefonları, LED ekranlar vb. gibi üst düzey veya ışık emici ürünlerde kullanılır. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb. gibi yansıma gerektiren ürünlerde kullanılır.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;
• Hassas FPC çift katmanlı kart 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, ne kadar küçük olursa zorluk o kadar artar, hata oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1. Danışmanlık

FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıllık odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlama.

2. Teklif

Aynı tür teknoloji, malzeme, ileri teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşterilerin maliyetlerini büyük ölçüde tasarruf etmek için.

3. Profesyonellik

Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 üst düzey teknik omurga personeline sahiptir.

4. Tasarım

Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunun, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize layıktır.

5. Numune Yapımı

FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız, şirketimiz çift katmanlı esnek devre kartı numuneleri gibi hızlandırılmış bir üretim hattına sahiptir, 5-7 gün içinde tamamlanabilir.

Sertifikalar ve Onurlar

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma, çekim açısı ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz resimde bir dereceye kadar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir ve her türlü FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız, Ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, takma ve diğer tek durak hizmetleri sunmanıza yardımcı olacağız.

lütfen bizimle çevrimiçi olarak veya E-posta yoluyla iletişime geçin, ve profesyonel satış ekibimizden bire bir hizmet sunacağız.Zamanınız için teşekkür ederiz.
