PCB kartı nasıl tasarlanır?

Biz meslek esnek baskılı devre kartı üreticileriyiz, FPC esnek devre kartı, FPC esnek baskılı devre, HDI baskılı devre kartı, SMD led ışık şeridi, COB led şerit, PCB kartı tasarımı, esnek led ekran, Elektronik PCB, baskılı devre montajı, devre kartı montajı vb. sağlayabiliriz.

Ürün Açıklaması:

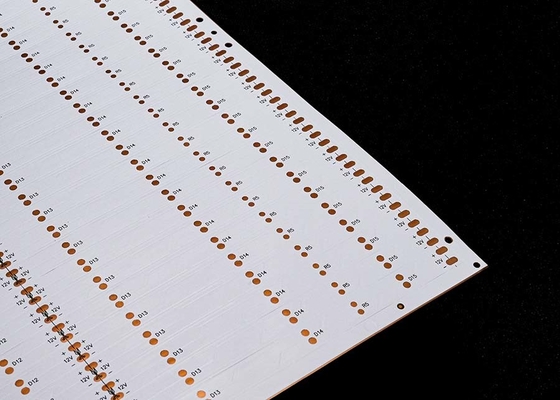

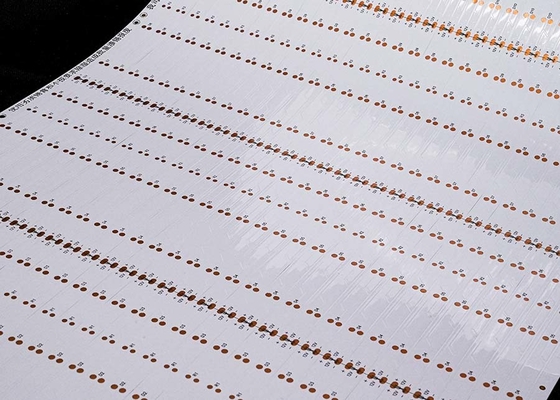

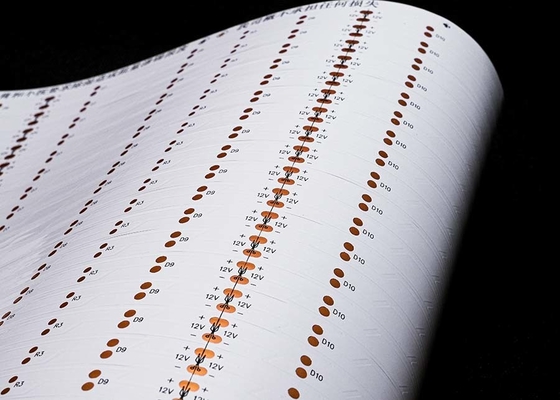

Çift Taraflı Beyaz Film ve Siyah Karakterli 3528 Esnek LED Şerit Devre Kartı

Ürün modeli:HQ30048

Ürün Adı: Esnek LED Şerit Devre Kartı

Ürün özellikleri: Çift taraflı beyaz filmli çift katmanlı levha Siyah Karakterli OSP Antioksidan

Ürün özellikleri:Parça başına 3528,15LED, Boyut: 8*503mm,12V çift taraflı Kart beyaz film FPCB

FPC tasarım parametreleri

Ana teknik parametreler:

1. Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500 mm'dir (limit 250X500 mm) ve minimum boyutta herhangi bir sınır yoktur. Rulo malzeme panosu: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Tahtadaki katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrolde, elektronik cihazlarda ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC ile karşılaştırıldığında, çift taraflı kartlar iki katman bakır folyoya, artırılmış yollara ve oluşturulmuş iletken yollara sahiptir. Genellikle cep telefonlarında, otomotiv aletlerinde ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanmanızı öneririz, Sarı film, çeşitli kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur. Siyah film genellikle arabalar, cep telefonları, LED ekranlar vb. gibi üst düzey veya ışık emici ürünlerde kullanılır. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb. gibi yansıma gerektiren ürünlerde kullanılır.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri arasında 18um (0,5oz) ve 35um (1oz) bulunur;
• Hassas FPC çift katmanlı panel, 12um (0,33oz),18um (0,5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek paneli 18um/25um/35um (1oz)/50um'u seçebilir;
• Sıradan FPC çift katmanlı panolar 18-25um,25-25um,35-35um veya 35-70um arasından seçilebilir.

5. Minimum satır genişliği/satır aralığı

Normal şartlarda zorluk ne kadar küçük olursa kusur oranı da o kadar yüksek olur ve genellikle en az 3mil kullanılması tavsiye edilir.
