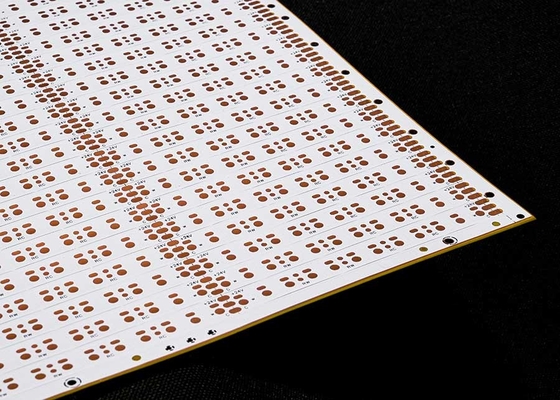

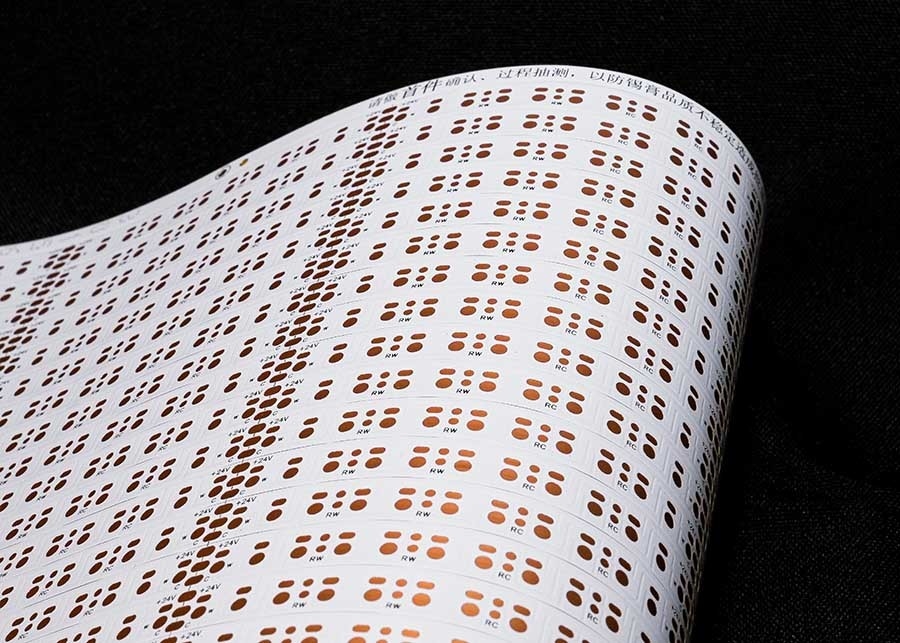

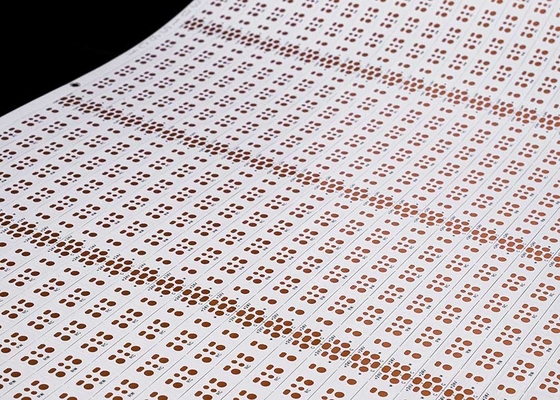

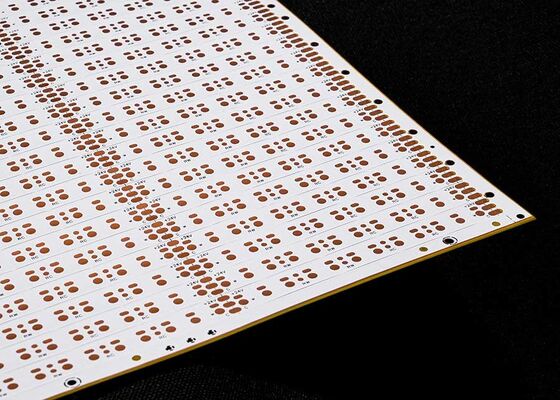

2835 Esnek LED Şerit Devre Kartı, Çift Katmanlı FPC ve Çift Taraflı 168 Işık Atımlı

Ürün açıklaması:

Ürün modeli:HQ30156

Ürün Adı: Esnek LED Şerit Devre Kartı

Ürün özellikleri: Çift katmanlı kart, çift taraflı beyaz film Siyah Karakter OSP Antioksidan

Ürün özellikleri:2835,168led/ADET,Boyut:8*503mm 24V çift taraflı Kart beyaz film FPCB

FPC tasarım parametreleri

Ana teknik parametreler:

1. Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500mm'dir (limit 250X500mm) ve minimum boyut için sınır yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı

• Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
• Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki kat bakır folyoya, artırılmış deliklere ve oluşmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film çoğu ürün için uygundur, çeşitli kablo ürünleri gibi. Siyah film genellikle üst düzey veya ışık emici ürünlerde kullanılır, arabalar, cep telefonları, LED ekranlar vb. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle yansıtma gerektiren ürünlerde kullanılır, aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri vb.

4. Bakır folyo kalınlığı

• Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;
• Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
• Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
• Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, ne kadar küçük olursa zorluk o kadar artar, hata oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Hizmet süreci

1. Danışmanlık

FPC esnek devre kartı tasarımı ve Ar-Ge üretimine 16 yıl odaklanarak, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlamak.

2. Teklif

Aynı tür teknoloji, malzeme, gelişmiş teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşterilerin maliyetlerini büyük ölçüde tasarruf etmek.

3. Profesyonellik

Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 kıdemli teknik omurga personeline sahiptir.

4. Tasarım

Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunmak, alt tabaka üretimi, kablolama, prensip tasarımı, kalıp, yama, fiş ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçim ve güveninize layıktır.

5. Numune Yapımı

FPC numune yapımı ve özelleştirme hizmetlerinde uzmanız, şirketimiz hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift panel numuneleri 5-7 gün içinde tamamlanabilir.
