Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı

Marka Adı:	HONGQI
Model Numarası:	HQ30151
Moq:	1600 adet
fiyat:	Anlaşılabilir
Teslim Zamanı:	8-15 iş günü
Ödeme Şartları:	L/C,D/A,T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

UL E477885 IATF16949 GB/T13485

Yalıtım Malzemesi:

Ambalaj bilgileri:

Güçlü Kağıt kutularla paketlenmiştir

Yetenek temini:

Ayda 100000 adet

Vurgulamak:

LED için esnek PCB tablosu

LED için FPCB PCB Board

PCB FPCB Çift Taraflı

Ürün Tanımı

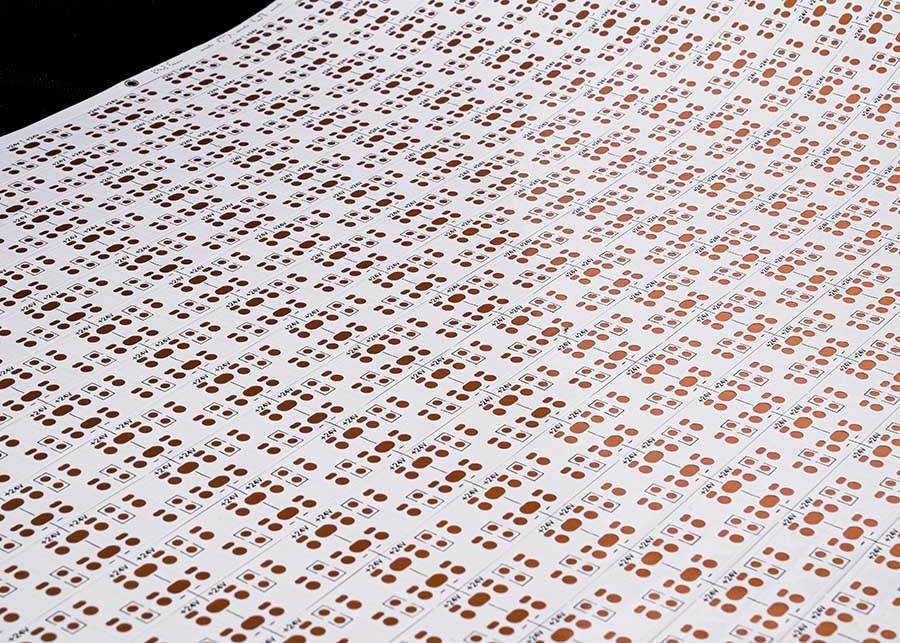

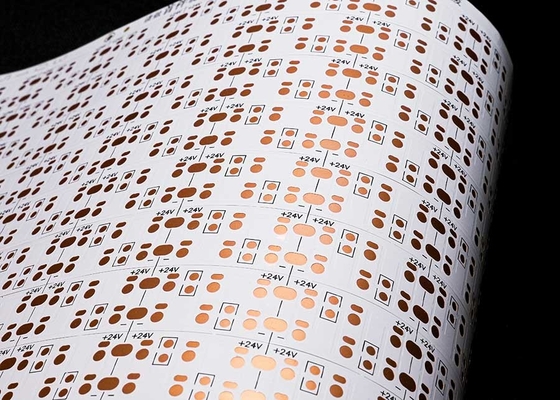

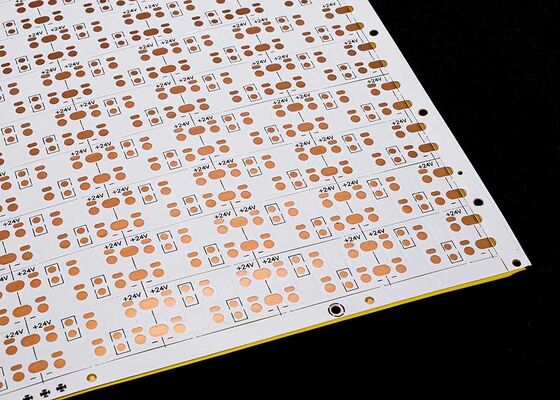

FPCB 2835 LED Şerit Esnek Devre Kartı 120 Işık Boncuğu 24V Çift Taraflı Kart Beyaz Film ile

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 0

Ürün açıklaması:

Ürün modeli:HQ30151

Ürün Adı: Esnek LED Şerit Devre Kartı

Ürün özellikleri: Çift katmanlı kart, çift taraflı beyaz film, Siyah Karakter OSP Antioksidan

Ürün özellikleri:2835-120led/PCS 15*503-24V çift taraflı Kart beyaz film FPCB

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 1

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 3

FPC tasarım parametreleri

Ana teknik parametreler:

1. Boyutlar Hakkında:

Hassas FPC: Maksimum boyut 240X500mm'dir (limit 250X500mm) ve minimum boyut için sınır yoktur. Rulo malzeme kartı: maksimum genişlik 240. maksimum uzunluk 100 metre.

2. Karttaki katman sayısı

Tek katmanlı kart yapısı basittir ve genellikle endüstriyel kontrol, elektronik aletler ve nispeten basit devrelere sahip diğer alanlarda kullanılır.
Tek katmanlı FPC'ye kıyasla, çift taraflı kartlar iki kat bakır folyoya, artırılmış deliklere ve oluşmuş iletken yollara sahiptir. Genellikle cep telefonları, otomotiv göstergeleri ve diğer ürünlerde kullanılırlar.

3. Lehim maskesi rengi

FPC'nin lehim maskesi renkleri sarı, siyah ve beyazdır. Sarı kullanılması önerilir, Sarı film kablo ürünleri gibi ürünlerin büyük çoğunluğu için uygundur. Siyah film genellikle otomobil, cep telefonu, LED ekran gibi üst düzey veya ışık emici ürünlerde kullanılır. Beyaz film, sarı filme kıyasla ek bir beyaz kaplama katmanına sahiptir ve genellikle aydınlatma armatürleri, LED ekranlar, tıbbi güzellik ürünleri gibi yansıma gerektiren ürünlerde kullanılır.

4. Bakır folyo kalınlığı

Hassas FPC tek panel seçenekleri 18um (0.5oz) ve 35um (1oz) içerir;
Hassas FPC çift katmanlı kart, 12um (0.33oz), 18um (0.5oz) ve 35um (1oz) arasından seçilebilir.
Sıradan FPC tek panel 18um/25um/35um (1oz)/50um seçebilir;
Sıradan FPC çift katmanlı kartlar 18-25um, 25-25um, 35-35um veya 35-70um arasından seçilebilir.

5. Minimum hat genişliği/hat aralığı

Normal şartlar altında, zorluk ne kadar küçük olursa, kusur oranı o kadar yüksek olur ve genellikle en az 3mil kullanılması önerilir.

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 4

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 5

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 6

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 7

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 8

Hizmet süreci

1. Danışmanlık

FPC esnek devre kartı tasarımı ve Ar-Ge üretiminde 16 yıllık odaklanma, müşterilere kişiselleştirilmiş çözümler, tasarım çizimleri, yeni ürün geliştirme ve ilgili teknik destek sağlamak.

2. Teklif

Aynı tür teknoloji, malzeme, ileri teknoloji, fiyat indirimleri için numune veya parti kotasyonu, müşterilerin maliyetlerini büyük ölçüde azaltmak.

3. Profesyonellik

Şirketimiz Almanya, Japonya, Tayvan ve diğer bölgelerden gelişmiş ekipman ve üretim teknolojisine, profesyonel üretime, ölçeğe sahiptir. Fabrikamız yaklaşık 20.000 metrekare alana, 800'den fazla çalışana ve 50 kıdemli teknik omurga personeline sahiptir.

4. Tasarım

Müşterilere uluslararası sistem sertifikalarını sonuçlandırmak için çözümler sunmak, alt katman üretimi, kablolama, prensip tasarımı, kalıp, yama, fiş ve açık çelik ağ tek durak hizmeti sağlayabilir, 16 yıllık profesyonel ve teknik seviye birikimi, seçiminize ve güveninize layıktır.

5. Numune Üretimi

FPC numune üretimi ve özelleştirme hizmetlerinde uzmanız, şirket hızlandırılmış bir üretim hattına sahiptir, örneğin: esnek devre kartı çift katmanlı numuneler 5-7 gün içinde tamamlanabilir.

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 9

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 10

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 11

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 12

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 14

Sertifikalar ve Onurlar

Yüksek Kaliteli Aydınlatma Çözümleri için 2835 LED Boncuklu Çift Taraflı 24V Esnek LED Şerit Devre Kartı 15

Lütfen dikkat:

Bu sitedeki tüm fotoğraflar gerçektir. Aydınlatma ve ekran çözünürlüğündeki değişiklikler nedeniyle, gördüğünüz resimde bir dereceye kadar renk sapması olabilir. GongDong HongQi, Çin'de 16 yıllık geçmişe sahip profesyonel bir devre kartı üreticisidir. Ürünlerimiz her yıl güncellenmekte ve yükseltilmektedir. Her türlü FPC numune üretimi ve özelleştirme hizmetlerinde uzmanız. Ürünlerimizle ilgileniyorsanız, lütfen gereksinimlerinizi bize bildirin, size profesyonel çözümler, alt katman üretimi, kablolama, prensip tasarımı, kalıp, yama, fiş ve diğer tek durak hizmetleri sunmanıza yardımcı olacağız.

lütfen çevrimiçi olarak bizimle iletişime geçin veya bize e-posta gönderin, profesyonel satış ekibimizden bire bir hizmet alacaksınız. Zamanınız için teşekkür ederiz.
